海南台区识别仪参数设置界面如图五所示：参数设置界面用于调整试验前所需要确定的数据。包括：工作模式、主机编号、钳表选择、通信强度、脉冲灵敏、分机编号、脉冲强度、通讯灵敏、设置日期、设置时间。工作模式 — 仪器本身的工作方式，可设置为：主机、分机、自动三种模式；当进行台区识别、分支识别、台变互测几项功能时起作用。主机编号 — 当多主机并列运行时，为了对主机加以区分，人为的给每个主机设置一个编号，可在1－6之间选择（按左右键切换），各主机的编号应互不相同）。设定了主机编号后，相应的该主机的各相柔性钳所对应的分支号就确定下来，例如：1号主机A、B、C相钳分别对应1、2、3号分支，2号主机的A、B、C相则对应4、5、6号分支，3号主机的A、B、C相对应7、8、9号分支……钳表选择 — 用来选择所需的电流钳的合适档位，以保证测量准确。共有2个电流档供选择：1500A柔性钳、7500A柔性钳。注意在未超量限的情况下应尽量选择接近需测试电流的档位。通信强度 — 指仪器做为主机时发送载波信号的强度，可在强、中等、弱三种之间选择（按左右键切换）。脉冲灵敏 — 指仪器做为主机时检测脉冲电流信号的灵敏度，可在1－8之间选择（按左右键切换），数字越小，检测灵敏度越高，值为2。分机编号 — 当多个分机同时运行时，为了对分机加以区分，人为给每个分机设置一个编号，可在1－6之间选择（按左右键切换），各分机的编号应互不相同。脉冲强度 — 指仪器做为分机时发脉冲电流的强度，可在强、中等、弱之间选择（按左右键切换）；值为中等。通讯灵敏 — 指仪器做为分机时检测主机所发出的载波信号的灵敏度，可在强、中等、弱之间选择（按左右键切换）；值为中等。设置日期 — 用来对日期进行设置，调整当前显示的年、月、日；设置方式：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。设置时间 — 用来对时间进行设置，调整当前显示的时、分、秒；设置方式：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。

海南台区识别仪一旦分机接收到完整的主机载波信号帧后，将显示该测试线路的主机编号（也就是变压器编号）、被测线路所属相别以及该相线路主机、分机两端所测得的相电压等测试数据。由于数据较多，无法在一屏中完全显示，可以通过“↑”、“↓”键上下翻页查看（如图20~22所示）。当分机接入待测线路，大约10秒后仍未接收到完整的主机电力载波数据，分机将提示“该线路未安装主机”。在该界面单击“取消”键，将返回主菜单界面。5.5 脉冲测试在分机的主菜单界面下，通过“↑”、“↓”键移动光标，使光标选中“3、脉冲测试”，单击“确定”键，进入脉冲测试界面（如图23所示）。也可在主菜单下，直接单击“3”键，进入脉冲测试界面。图23该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。一旦进入该界面，分机将发送一组脉冲电流信号。并提示用户，可以再次单击“确定”键再次发送脉冲电流信号。该功能主要是应用于不使用电力载波通讯或不方便使用电力载波通讯的情况下，当分机发出电流脉冲时，借助第三方通讯方式，查询当分机发出脉冲电流后，主机是否接收到了有效脉冲电流信号。如果收到信号，主机将显示发出该信号的分机所在线路的表户及相别信息。

海南台区识别仪工作原理电力台区用查询仪由两部分组成：主机和手持式终端。主机和终端之间采用电力载波通信的方式，由主机向终端发送对应的相位和相应的编码及特定的效验码，经终端确认后迅速在终端上显示对应的相位和主机编号。六、使用方法及注意事项1、 电力台区用户查询仪的使用过程如下：首先，根据需要把主机挂接在变压器低压侧或三相四线用户的出线端。a. 首先将测试线和测试夹按颜色对接好，接着将测试线的另一端插入到主机的接插口（一定要注意颜色的对应）。b. 将手持终端的表笔线接牢后，用手持终端在用户的进线端进行测试，终端上电将显示如下：青岛天正华意电气设备有限公司C. 稍等3-5秒（视电网通讯效果而定，一般距离短，干扰少，响应时间短），屏幕将会显示该线路所属的主机仪器编号和相位（A、B、C）。根据显示数据可分辨该线路是属于哪个台区变压器的哪一相供电。

海南台区识别仪售后服务及质量保证青岛天正华意电气设备有限公司承诺为用户提供的仪器严格执行规定并实行售后“三包”服务。1、售后“三包”范围（1）包退范围客户在收到货物验收合格后的7天内，用户在正常操作情况下发现本仪器有质量问题，可以享受包退服务。（2）包换范围客户在收到货物验收合格后的壹月内，用户在正常操作情况下发现本仪器有质量问题，可以享受包换服务。保修期外，实行收费维修服务。（3）保修及维修的规定保修范围：客户在收到货物验收合格后的叁年内，正常使用下发现仪器质量问题，享受免费保修服务。（4）非三包范围以下情况不在售后“三包”服务范围，但青岛天正华意电气设备有限公司仍提供收费维修服务（由于自行拆卸、维修而造成的故障将不予提供相关的维修服务）。a. 因使用不当或保管不善而损失的仪器。b. 不可抗拒的自然灾害造成损失的。 c. 仪器超过规定的免费保修期限。d. 其他非仪器本身设计或生产的质量问题。2、售后服务青岛天正华意电气设备有限公司设有专人专线为用户提供24小时的技术服务。 青岛天正华意电气设备有限公司对所售仪器实行叁年仪器免费保修，终生维护。

海南台区识别仪运行环境硬件处理器： Inter Pentium III 或更高的处理器显示器： 800＊600或更高分辨率的显示器内存： 64MB以上内存硬盘： 不少于200M的可用硬盘空间光驱： CD_ROM光驱或DVD_ROM光驱USB口： 至少一个可用的232串口软件Windows2000、Windows XP操作系统三、软件安装及卸载首先，安装驱动程序，将台区分机用随机带的数据线连接电脑的USB口，系统提示如图一所示。选择“从列表或指定位置安装(高级)(S)”项，单击“下一步”。显示如图二。单击“浏览”，选择随仪器赠送的光盘中的“CP210x_Drivers”目录，如图三所示。图一 开始安装驱动程序图二 选择搜索驱动程序的方式图三 选择驱动程序目录然后单击“下一步”，显示如图四。图四 安装完成驱动再按此情况重复一遍，即可安装完毕好驱动程序。将台区用户识别仪的所随机赠送的光盘放入光驱，双击“台区用户识别仪的数据管理系统.exe”文件，开始软件安装（如图五所示）。图五 软件开始安装界面然后依次根据软件界面的提示，单击“下一步”按钮，直到软件安装完成即可（如图六所示）。图六 软件安装完成界面当需要卸载本软件时，请单击“开始”-〉“程序”-〉“台区用户识别仪的数据管理系统1.0”-〉“卸载台区用户识别仪的数据管理系统1.0”。即可完成软件的卸载操作。注意：软件卸载后，原来所保存的数据也将丢失，所以卸载操作务必谨慎！

海南台区识别仪章器概要1. 应用领域和范围?电能质量分析仪可广泛地应用于输配电、电力电子、电机拖动等领域。?测量分析公用电网供到用户端的交流电能质量。?应用小波变换测量分析非平稳时变信号的谐波。?测量分析各种用电设备在不同运行状态下对公用电网电能质量。?电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。?测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。?测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。2. 仪器特点：?可靠?电流输入采用交电流钳(0～50KHz0～5Arms)使输入信号和测量系统隔离。这样不仅在使用上、可靠和方便，而且大大提高了的抗干扰能力。?使用方便便携式结构，尺寸小：外形尺寸（mm）：320×280×135（长×宽×高）重量轻：仪器重量只有3.5kg，一个人即可携带仪器到现场测试；内置高性能锂电池，在无外接电源的情况下可连续工作8小时。?精度高符合国标B 级仪器要求。对谐波、三相不平衡度均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，每周波256个点。?软件功能强采用DSP＋ARM＋CPLD 内核，处理速度快，软件功能丰富，使适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。?通讯接口：本仪器设有两个USB接口。USB1通过USB连接线连接电脑，USB2直接插U盘存储测试数据。?测试参数多系统频率、电网谐波、三相电压不平衡度、电压偏差、电压电流真有效值、电压电流基波有效值、真有功、无功、视在功率、2-50次谐波、真功率因数、电能电度、电压骤升骤降、电流浪涌等全部电能质量五大国标规定的参数。?实时谐波数据判断实时判断当前测试的电压谐波、电流谐波数据正常或超标。?后台管理分析软件Dz200 Pro 电能质量管理分析软件是一套电能质量的后台管理分析软件，运行于WIN9X/2000/XP/NT 操作系统。详细介绍参照软件使用说明书。

海南台区识别仪 测试量程及指标?频率测量测量范围：45～65Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.测量误差: ≤0.02Hz?输入电压量程：UA\UB\UC\UN输入范围：AC或DC 5-1000V；U0\U0N输入范围AC 5V-450V?输入电流量程：0.06A-6A，其他量程可以根据用户要求选配?电压和电流精度：满量程的±0.1％?基波电压和电流之间相位差的测量误差：≤0.5°?谐波电压含有率测量误差：≤0.1％?谐波电流含有率测量误差：≤0.2％?三相电压不平衡度误差：≤0.2％?电压偏差误差：≤0.2％?能量：满量程的0.2％?功率：满量程的0.2％第二章．设备布局1．面板正面图：2. 按键操作电源开关仪器电源开关上翻光标向上移动下翻光标向下移动递减 数字减小或参数切换递增 数字增大或参数切换返回 返回上一层菜单确认确认操作命令3. 测试前的准备工作：接线：1. 工作电源采用锂电池供电，无需要外部电源，可以连续工作8小时。电池欠电时请及时充电。2. 电压接线本仪器的UA、UB、UC 和UN 接线端子可以测量交流电压也可以测量直流，电压输入范围：AC或DC 5V-1000V。测试零序电压的端子为U0和U0N，测量电压只能是交流电压，输入范围：AC 5V-450V电压接线有两种接线方法，分别为三元件星形和两元件V形两种接法。现场可以根据不同情况采用不同接线方法。以下分别介绍各种接线方法：A ： 三元件Y 接线方式（三相四线制Y 接法）：用电压测试线将仪器的UA、UB、UC 和UN 接线端子分别接到现场A、B、C、N三相电压和零线上。如上图B ： 两元件接线方式（V 接法）：用电压测试线将仪器的UA 接现场A 相电压、仪器的UC 接现场C 相电压、仪器的UAN接现场B相电压。如上图备注：测量零序电压时，只需要用 U0 和 U0N 两个接线端子就可以了。（零序电压测量范围AC 5V-450V）4. 钳表接线：各相钳表对应插入电流输入插座中，并锁紧，以保证良好接触。5. USB1接口：连接USB线，用于与后台联机通讯。直接使用后台软件测试。6. USB2接口：用于连接U盘存储测试数据。

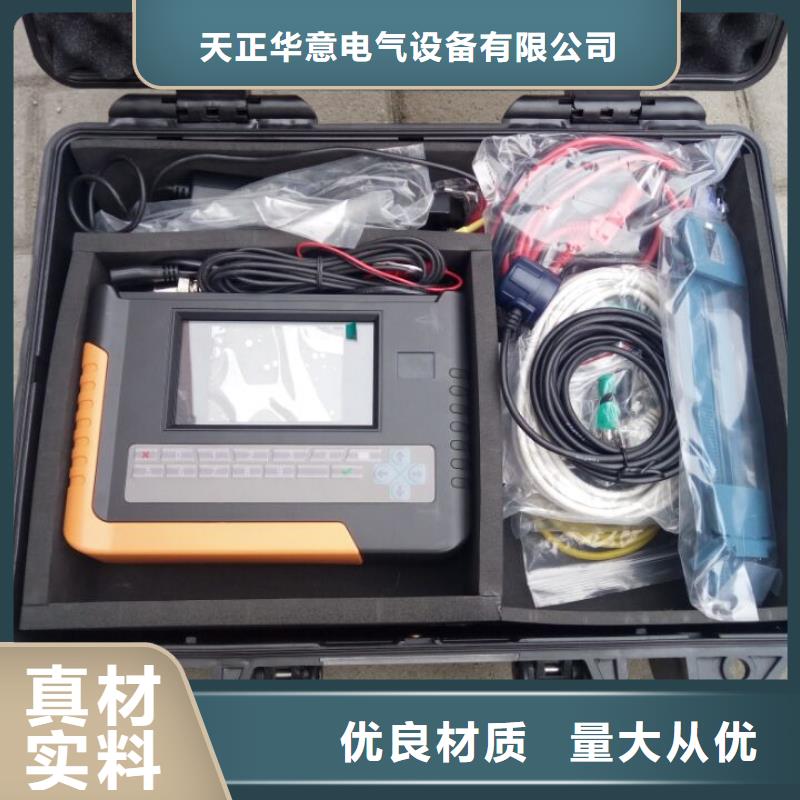

海南台区识别仪 技术指标1、台区测试部分通讯方式：特种负荷信号传输，距离：≥5km电流测试距离：≥5km识别周期：≤6秒测试成功率：分支识别数量：单主机3路（多主机方式可扩展18路）钳型电流互感器：750A/1500A柔性电流钳50mm卡钳(50A/100A/250A/500A)（选配）2、电参量测量部分电压：±0.2％ 电流：±0.5％功率：±0.5％ 频率：±0.02Hz相位：±0.2°3、电能质量部分电压谐波测量次数：2－51电流谐波测量次数：2－51谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％4、工作环境工作环境温度：-30℃~60℃工作环境湿度：≤95％RH工作电压：AC220V±10％5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。6、重量重量：1Kg7、单机体积体积：25cm×16cm×6cm三、结构外观1、外型尺寸及面板布置?仪器外形正视如图一：图一、仪器正面试图仪器上方是液晶显示器，下方是按键区，顶端为接线部分，包括：电压输入端子UA、UB、UC、UN；钳形电流互感器接口（A相钳、B相钳、C相钳）；保险座。打开支架后右侧下部为其他接口部分，包括：232串行口（用于上传保存的数据至计算机）；充电器接口为预留口（本机不带电池），用于连接充电器；USB接口，通过U盘，可将仪器内存储的数据文件拷贝到电脑。
