变压器性能测试台

海南变压器性能测试台

海南变压器测试台上位机控制界面如图5-4所示。检定人员通过上位机界面可以进行参数设置。既可以通过参数录入窗口人工设置，也可以在“试验方案选择”窗口中自动选择预置好的一些参数设置方案。当选择人工录入参数时，首先在校验项目中选择校验内容和接线方式，如选择对试品的空载损耗测量功能进行校验还是对负载损耗测量功能进行校验，是按照三相四线模式、三相三线模式还是单相模式进行校验。接着，在“变压器额定参数设置”窗口里面预置有关背景参数，如额定电压、额定电流、额定容量、变比、频率、校正指数、当前试验温度等信息，其中红色窗口标识数据可以录入，黑色窗口为计算结果，不能录入。经过设置的参数根据需要作为背景信息提供（录入）给试品。然后，在“标准值设置”中的红色窗口填入标准电压值、标准电流值、功率因数值等信息，程序会自动计算出相关标准参数，如三相线电压（相电压）算数平均值、感性相位角、实测有功功率、负载损耗20℃下折算值、负载损耗75℃下折算值、负载损耗120℃下折算值、实测阻抗电压、阻抗电压20℃下折算值等参数。3＞ 参数下载接线正确并且参数设置好后，用户即可下载参数给下位机。用户注意：当进行参数下载前，用户应首先使被校验测试仪进入“准备测试状态”，要注意电流方向应按图5-3中所示。确认被试仪器进入“准备测试状态”后，用户可点击“参数下载”按钮进行参数下载，下载同时，校验装置会对上位机与下位机通信情况自动进行预判断。4＞ 启动标准信号输出当线路连接正常，参数下载成功后，下位机状态指示灯将变红，用户即可启动下位机输出标准电压、电流、相位等信号，执行输出中，下位机状态指示灯将变绿。用户注意：请检定人员注意，在命令校验装置进行标准信号给出前，需保证和试品接线正确，校验装置的电压输出回路不能短路、电流输出回路不能开路。

<海南>天正华意电气设备有限公司

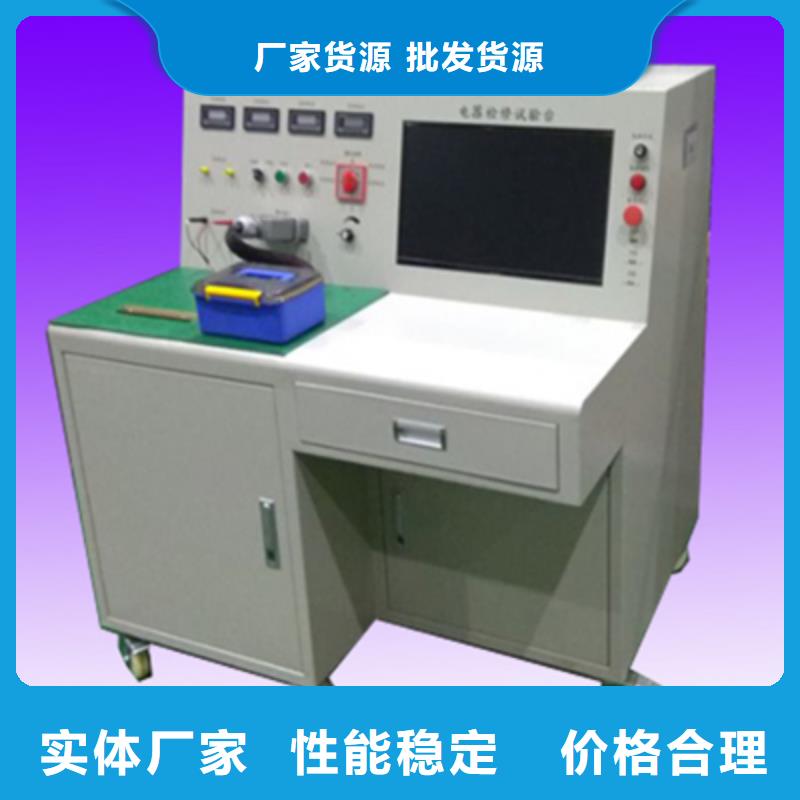

海南变压器测试台产品性能我公司生产的变压器测试系统装置TH70具备如下功能（测试项目）：?变压器容量/空载特性试验（空载损耗、空载电流占额定电流的百分比）?变压器负载特性试验（负载损耗、阻抗电压百分比；可以自动进行温度换算和30％及以上全电流下的负载损耗测试）；?变压器直流电阻压试验?变压器变比组别及误差试验?变压器工频耐压试验；五、系统参数（技术条件）我公司生产的变压器测试台满足以下技术条件5.1产品外观要求变压器综合测试台外观：规格尺寸.台体颜色.台体图片（仅作参考）。变压器综合测试系统主控台5.2变压器容量及空载负载特性，满足单相、三相测量，其性能指标要求如下：?电压测量范围 50V—650V电流测量范围0.25A—75A精度0.2级；?功率U＊I 精度0.2级；?功率因数0.050--1.000，精度0.3级；?频率40—70Hz，精度0.1级；?三相总功率P；?空载电流I。％；?空载损耗P。；?负载损耗PK；?阻抗电压UK；?三相功率值Pa(Pab)、Pb、Pc(Pbc)；?三相平均线电压Un；?三相平均电流In。?5.3变比测试仪应满足如下指标 ?变比测量范围：1～9999 ；组别：1～12；?精度：0.2级；?电源：AC 220V±10％，50Ｈz、?环境温度：-5℃～＋40℃，环境湿度：＜95％；?体积：430×320×215mm；?重量：5kg。5.4直流电阻速测仪应满足如下指标 ?使用条件：环境温度：-20℃～40℃；?相对温度：≤95％RH；?测量精度：0.2级，分辨率：1μΩ；?恒流源：0-10A?工作电压交流 220V。

<海南>天正华意电气设备有限公司 海南变压器性能测试台

海南变压器测试台青岛天正华意电气设备有限公司成立于2011年，是一家专业设计、开发、制造和销售为一体的企业。占地面积3000平米。公司配置有普通车床、数控车床、摇臂钻、钻床等各种机加工设备。技术人员包括cad、solidwors、电器人员，c＃，labview软件开发人员。与美国FITOK、美国SSI等国外的阀门、传感器公司强强技术合作，引进具有国际水平的设计、开发和企业管理模式，产品具有国际竞争力，其中液体可实现压力450MPa，气体可实现140MPa的超高压力。天正华意电气目前可提供从几KPa到几百兆帕压力的增压及实验系统。从成立以来一直专注于压力增压及检测行业，可提供整套系统解决方案。公司主营产品：电气试验设备增压泵：天正华意电气气体泵、天正华意电气液体泵等。试验系统：气密性检测装置、试测试装置、静压试验试验仪、脉冲试验台、密封测试检测系统、水压试验机、疲劳实验装置。产品广泛应用于建筑、消防、给排水、汽车、石油、化工、冶金、电力、海洋、食品、造纸、环保、燃气、医药、水利等行业。

<海南>天正华意电气设备有限公司 海南变压器性能测试台

海南变压器测试台变压器短路阻抗测试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，功能强大，内部采用国内外型的单片机测试技术及先进的A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。本变压器输入参数，便可进行单、三相测试并自动计算变压器绕组动稳定状态参数（ZkeZkXkLk），测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。 二、主要测试功能简介1.三相短路阻抗的测量:显示三相电压、三相电流、三相功率；三相短路阻抗（Zk）、三相短路电抗（Xk）、三相短路电感（Lk）、三相短路阻抗电压（Zke）自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。可用于检查三相变压器单相的缺陷 仪器可记录三次单相测量的数据，并可根据变压器不同的联结计算出变压器的阻抗电压和阻抗电压百分比误差。三次单相测试完成后可显示三相短路阻抗计算结果。测试结果自动折算，具有频率校正、温度换算、电流折算，提高测试数据的可比性。2.单相短路阻抗的测量: 除测量单相变压器的短路阻抗、与铭牌阻抗误差百分比外，还测量变压器的阻抗、电抗、电阻、电感值方便用户数据对比。3.零序阻抗的测量：零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。4.在仪器允许的测量范围可直接测量，超出测量范围可外接电压互感器，仪器可设置外接电压互感器的变比，直接显示施加的电压值。5.仪器采用大屏幕彩色高分辨率触控液晶，中文菜单，中文提示，操作简便。6.仪器备有232接口，可外扩功能。7． 仪器自带打印机，可打印显示数据。8．内置不掉电存储器，可储存160组测量数据。9. 仪器备有U盘接口，用于存取测试数据。10. 日历、时钟功能，可进行时间校准。11. 仪器测量范围宽、精度高、稳定性好；体积小、重量轻方便测量。

海南变压器测试台注意事项1．严禁不选择电流互感器档位进行试验，同时试验过程中严格避免误操作分开电流互感器档位；高压空、负载试验中同样不允许试验过程中切断电压互感器档位或同时闭合两个以上的电压互感器档位。接触器启动后，严禁再选择或者切换互感器的档位。2．试验中请时刻注意实时的电流电压值是否有可能会超过选择的电压电流互感器档位，如有可能会超过请停止升压，降压并分开各接触器，重新选择合适的电压电流档位后进行试验。3.试验过程中可随时点击锁定按钮锁定当前数据，再点击一下即可恢复数据刷新。4.请严格遵守试验操作步骤。第十章 试验仪器说明书本测试系统配置仪器包括变压器功率分析仪、双通道直流电阻测试仪、变比组别测试仪、多路数据记录仪（温度巡检仪），以上仪器可根据客户需要进行配置，如日本横河系列功率分析仪和温度巡检仪等。

<海南>天正华意电气设备有限公司
海南变压器性能测试台

海南变压器测试台所需设备技术参数1高压精密电流互感器应满足如下指标额定工作电压：35kV?耐压电压：25kV?容量：1VA?测量范围0.1A～440A；?精度为0.05级；其变比400、200、100、50、25、10、5、2.5/1A、共8档. 2.高压精密电压互感器应满足如下指标额定工作电压：35kV?耐压电压：50kV?容量：1VA?测量范围1kV～35kV；?精度为0.05级；其变比为35kV 10kV、3.6kV、1.8kV 0.5kV /100V共5档. 3．中间升压变压器应满足如下指标：?额定容量：630kVA 额定输入电压：D形接法0.4kV，Y形接法0.69kV(线圈头尾引出，手动接线改变接线方式)?额定输入电流：909A额定输出电压1档： 0.5 kV 额定电流：727A?额定输出电压2档1.8kV 额定电流： 202A额定输出电压3档： 3.6kV 额定电流101A?额定输出电压4档： 10kV额定电流：36A?额定输出电压5档： 35kV 额定电流：10A（输出端采用分接开关切换档位输出接线方法采用Y接）?耐压等级35kV时间60S 阻抗电压考虑为不超过4.5 ％?满足24小时温升试验要求。?倍频耐压试验：需在2倍电压带负荷情况下长时间运行考虑.六．设计工作原理6.1变压器试验室综合试验系统设计规范：6.1.1系统操作简洁，可靠?整套试验系统兼顾了试验人员的性及设备运行的可靠性。?各种过电压、电流保护功能齐全空间布局合理，布线清晰整洁。6.1.4系统可靠运行 本系统设有手动操作方式，使用手动操作方式，6.1.5系统测量度高 本系统测量仪器、仪表均高于标准要求。6.2项目的主要组成（详细配置见分项试验表）■变压器综合特性试验系统。■交流及感应耐压试验系统。■试验室常用仪器仪表.6.3主要测试系统简要说明6.3.1变压器特性试验：A．手动功能■用前端面板上的按钮来控制试验程序。■手动记录试验数据的记录，并保存在数据库中。■试验过程可以通过PC机上的PC端软件和损耗仪完成数据通讯。■试验的项目可以通过按钮来选择，同一时间只能运行一个试验任务。■所有的测试功能和测试过程由测试台的前面板按钮选择和控制。七、变压器综合试验系统设计要求■采用分布式设计方案即变压器的直流电阻测试、变比测试、空载特性和负载特性以及变压器的高低压工频耐压和感应耐压试验在一个台体上，各功能部分相互独立并可以自由组合。均实现自动测试。■采用分布式方案的好处是既方便试验人员操作也便于安装调试可提高台体的可靠性。

海南变压器性能测试台

海南变压器测试台 被试变压器参数被试变压器电压等级 一次侧 35kV 及以下（容量2500KVA以下）2．精度2.1电压量程 0-22kV（可扩展）2.2 电流量程 0-400A（可扩展）2.3 电压小分辨率 0.001V＊ PT 变比2.4 电流小分辨率 0.0001A＊CT 变比2.5 功率小分辨率 0.1W＊PT 变比＊CT 变比2.6 使用环境温度 -10～45℃2.7 使用环境相对湿度 ≤85％第二章 铭牌参数设置启动变压器综合测试系统，进入图 1 界面。图 1 启动点击铭牌信息，选择变压器铭牌参数设置，进入变压器铭牌参数管理接口界面（图 2）图 2 变压器参数设置用户需在本界面中输入必须的被试品的参数，其中：1. 出厂编号为试验结束以后查询试验数据的必要条件，以上图为例，可以使用字母、数字及符号混合组成试验编号；2. 容量、高压及低压额定电压输入后，额定电流由程序自动计算并填充，容量、电压、电流符合如下关系： S＝√3＊U＊I。容量、电压和电流在程序运行中作为控制变量使用，所以请确保输入无误；3.参数设置完成，点击“保存参数”，以便下次同类型的变压器可以直接调用当前参数设置，保存设置好的参数，点击“保存”，已设置的参数可在产品识别码中通过“产品编号”和“油浸式变压器”或“干式变压器”选择对应的被试变压器，可通过搜索条件“时间”“年”“月”筛选出所要找的被试变压器，调出所需试验数据。
