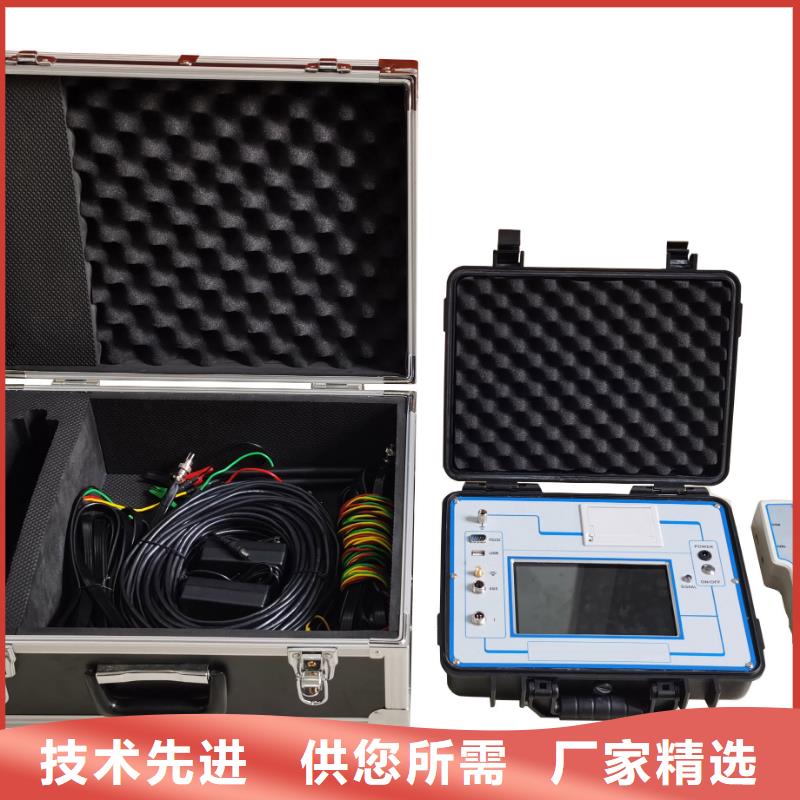

海南非线性电阻测试仪主机：采集氧化锌避雷器泄漏电流，并接收PT测试单元电压信号，经过FFT计算获得氧化锌避雷器的特征数据。主机采集电流分为“0-2mA”和“> 2mA”两档（ > 2mA档 标配为2-10mA）通过一根三芯线A、B、C接到三相氧化锌避雷器的计数器上端，另通过一根接地线接到计数器下端。通信方式：两机之间的通信可选择有线同步，无线同步，无电压三种方式。有线同步和无线同步支持取三相电压基准信号、（选配一：B相电压基准信号、选配二：感应板三种方式）。五、使用方法1．测试线接线方法（1）方式一：现场带电接线方式（三相电压取样）图3-1测试线接线方法如图3-1所示，请先接两机的地线，再接一根电流测试线（3芯）， 接电压测试线（4芯）。接电流测试线的方法，首先根据电流大小，接电流测试线到主机端“0-2mA”或“>2mA”量程档上（ > 2mA档 标配为2-10mA），再将另一端接计数器的上端，绝大多数用“0-2mA”量程。接电压测试线的方法，也是先接PT测试单元端，再接PT二次测试端，一定要小心谨慎接线以避免PT二次或试验电压短路。软件设置：电流量程：根据主机面板上选择电流量程对应设置。同步方式：可以选择“有线同步”或“无线同步”，电压方式选用“三相电压”。有线同步时，请接上两机之间的通信线，不能接两机的天线；无线同步时，请接上两机的天线，不能接通信线，远距离时天线可以拉高或吸附在其它高一点设备的外壳体上。PT变比：根据PT的电压比值来输入，一般35KV电压等级为350，220KV电压等级为2200，500KV电压等级为5000等。抗干扰（选配一）：一般选“否”，在相角差完全异常情况下选“是”，并设置补偿角度。此接线方式下做单相测试或二相测试时，只接相应的测试线，其它线悬置。氧化锌阀片测试仪 发电机灭磁特性测试仪 感应式氧化锌避雷器阻性电流测试仪 过电压保护装置测试仪 电器设备耐压综合试验仪 压敏型过电压保护装置测试仪 避雷器泄露电流测试仪 发电机灭磁过压保护测试装置 灭磁过电压保护器交直流参数测试仪 过压灭磁保护器特性测试仪

五指山市氧化锌避雷器直流参数测试仪 规格齐全
海南非线性电阻测试仪技术指标1.电源：内部锂电池供电或DC8.4V适配器2.测量范围：泄漏电流： 0-20mA（可扩展）；（选配：电流钳式传感器0-20mA。）电压： 30-250V（可扩展）；（选配：电场强度输入范围：30kV/m~300kV/m。）角度：0-360o阻性电流：0-20mA（可扩展）；容性电流：0-20mA（可扩展）；3.测量准确度：电流：全电流>100μA时： ±5%读数±1个字；电压：基准电压信号>30V时： ±5%读数±1个字。4.测量参数：泄漏电流：全电流波形、基波有效值、峰值。泄漏电流阻性分量：波形1、3、5、7、9次有效值。正峰值Ir+ 负峰值Ir-。容性电流基波。电压：电压波形、电压有效值。相角差、功耗。5.电压基准信号取样方式：有线同步：40米（可扩展）无线同步：>1500米（可扩展）6.锂电池参数：充电时间 > 2.5小时 连续工作时间 > 7小时间断工作时间 > 7×24小时7.整箱尺寸： 主机42cm×34cm×18cm 8.整箱重量： 主机7.5kg四、仪器面板介绍图2　测试仪面板如图2所示，测试仪分为主机和单元（UNIT）两部分。单元：采集PT二次侧电压或采集B相感应板电场强度信号（选配），共计2种电压采集方式。主机：采集氧化锌避雷器泄漏电流，并接收PT测试单元电压信号，经过FFT计算获得氧化锌避雷器的特征数据。主机采集电流通过计数器两端采样，也可以通过电流钳钳避雷器接地线采样（选配），共计2种电流采集方式。通信方式：两机之间的通信可选择有线同步，无线同步二种同步方式。也可以用无电压方式软件模拟电压，将不需要使用单元。共计3种同步通信方式。五、使用方法1．测试线接线方法（1）方式一：现场带电接线方式（电流计数器两端采样、电压PT二次侧取样）图3测试线接线方法如图3所示，请先接主机电流线（航插4芯引出4根线），接入主机航插，再接黑线到计数器下端地线，然后分别按黄绿红颜色线接入A、B 、C相避雷器下端计数器上端。再接单元的电压线（航插5芯引出4根线），接入单元航插，再接PT二次测量端，分别按黄绿红黑颜色线接入二次侧测量端的A、B、C、O，一定要小心谨慎接线以避免PT二次或试验电压短路。

五指山市氧化锌避雷器直流参数测试仪 规格齐全
海南非线性电阻测试仪 青岛天正华意电气设备有限公司随着进口励磁调节器在大容量发电机组中的大量选用，与之配套的碳化 硅灭磁电阻得到了较为普遍的应用。由于用户对这一元件的特性了解有限， 并且其应用过程中出现了诸多事故，寻求对其特性参数及其变化进行测试的 有效手段已成为业内共同关注的议题。 目前已知的测试方法有两种，一种是实验室电感储能放电法，一种是灭 磁系统在线测试法。前者工作效率低，测试成本高昂，平台的可复制性差， 不易推广；后者需要对已安装就绪的灭磁屏柜进行改造，只能在实际灭磁或 发电机开机试验时进行测试，测试时机比较被动。 TH-22 型非线性电阻测试仪采用独创的电容储能放电法，即将贮存在高 压电容器上的电能通过可控硅在 SIC 灭磁电阻上进行瞬时释放，信号记录单 元对放电过程中变化的电压、电流进行高速记录，对记录结果进行处理后即 可完成 V/I 曲线显示、特性参数计算、数据对比分析等任务。这一方法具有放 电峰值电压较高、峰值电流较大，能耗小，被测电阻基本无温升，可多次重 复等特点。 TH-22 可利用获得的 V/I 关系曲线，计算组件的位形系数、非线性系数 等参数，计算室温工况各种灭磁电压下不同组件（或阀片）的均流系数 。 TH-22 所有电容器、电容器充电控制电路、可控硅、放电控制电路、信 号记录单元均集成在一只便携的仪器箱中，测试时无需从灭磁屏上拆下组件， 操作方便。 TH-22 设计了三种电流量限，既可测试不同型号的组件特性，又可测试 单一阀片的特性，适用于自并机及无刷励磁均有应用的核电厂。 TH-22 采用 win7 操作系统，具有 8 吋显示屏及鼠标键盘接口，所有数 据的显示分析可直接在仪器上完成。

五指山市氧化锌避雷器直流参数测试仪 规格齐全
海南非线性电阻测试仪技术参数1.输出电压：200～1600V可调（步进值25V）满足各类计数器动作电压；2.电 容 量：10uF；3.放电电流：大于100A，输出冲击电流符合波形8/20μS；4.电流校验：输出校验电流 0.5～20mA可调（根据表头 电流值设置），可进行5档步进设置，步进值可调；按设置值自动输出，自动停止；电流方式峰值/有效值可选，满足各类监测仪的表头校验；输出精度1%；5.计数器归零： 设置上限可达999；设置后自动动作，自动计数；清零后自动停止，无需人为干预；6.存储空间：仪器自带大容量存储芯片，存储数据可达500条；7.供电方式：可充电锂电池，一次充满电，可进行动作测试2000次以上；8.电池容量：12V/3200mAH9.仪器外型：238mm×134mm×45mm。10.仪器重量：1kg。四、性能特点1.触摸屏+按键操作：触摸屏与按键均可操作，满足不同客户使用习惯。2.一键测试：通过计数快捷键，可一键完成动作测试；3.U盘导出：可使用U盘将存储数据导出。4.可靠：仪器外壳采用ABS塑料材质，高压输出无金属外露，操作者有保障，不会被电击；5.测试方便：本仪器配件中配有一套测试线，同时还有一个拉杆线，能够满足不同试验方式的需要。6.日历时钟：仪器自带标准日历时钟功能，并可进行设置修改。五、使用方法1、接线将黑色线一端接测试仪接地端另一端接计数器接地端。红色线或拉杆线接测试仪高压输出端另一端接计数器高压端，

五指山市氧化锌避雷器直流参数测试仪 规格齐全
海南非线性电阻测试仪技术指标1.电源：内部锂电池供电或DC8.4V适配器2.测量范围：泄漏电流： 0-20mA（可扩展）；（选配：电流钳式传感器0-20mA。）电压： 30-250V（可扩展）；（选配：电场强度输入范围：30kV/m~300kV/m。）角度：0-360o阻性电流：0-20mA（可扩展）；容性电流：0-20mA（可扩展）；3.测量准确度：电流：全电流>100μA时： ±5%读数±1个字；电压：基准电压信号>30V时： ±5%读数±1个字。4.测量参数：泄漏电流：全电流波形、基波有效值、峰值。泄漏电流阻性分量：波形1、3、5、7、9次有效值。正峰值Ir+ 负峰值Ir-。容性电流基波。电压：电压波形、电压有效值。相角差、功耗。5.电压基准信号取样方式：有线同步：40米（可扩展）无线同步：>1500米（可扩展）6.锂电池参数：充电时间 > 2.5小时 连续工作时间 > 7小时间断工作时间 > 7×24小时7.整箱尺寸： 主机42cm×34cm×18cm 8.整箱重量： 主机7.5kg四、仪器面板介绍图2　测试仪面板如图2所示，测试仪分为主机和单元（UNIT）两部分。单元：采集PT二次侧电压或采集B相感应板电场强度信号（选配），共计2种电压采集方式。主机：采集氧化锌避雷器泄漏电流，并接收PT测试单元电压信号，经过FFT计算获得氧化锌避雷器的特征数据。主机采集电流通过计数器两端采样，也可以通过电流钳钳避雷器接地线采样（选配），共计2种电流采集方式。通信方式：两机之间的通信可选择有线同步，无线同步二种同步方式。也可以用无电压方式软件模拟电压，将不需要使用单元。共计3种同步通信方式。五、使用方法1．测试线接线方法（1）方式一：现场带电接线方式（电流计数器两端采样、电压PT二次侧取样）图3测试线接线方法如图3所示，请先接主机电流线（航插4芯引出4根线），接入主机航插，再接黑线到计数器下端地线，然后分别按黄绿红颜色线接入A、B 、C相避雷器下端计数器上端。再接单元的电压线（航插5芯引出4根线），接入单元航插，再接PT二次测量端，分别按黄绿红黑颜色线接入二次侧测量端的A、B、C、O，一定要小心谨慎接线以避免PT二次或试验电压短路。
