海南录波仪毫伏量通道只能接入分流器输出的毫伏电压信号（0-75mV），如果接线错误，可能会导致该通道损坏。3.4.转速信号通道转速信号通道面板示意图录波仪可以测量3种转速信号：1.1 : 1信号即发电机转子每旋转一周发生一个脉冲信号。例如，在轴上刷一条反光漆，使用光电传感器发生的信号。此时应将面板上的拨动开关拨至1：1处，并通过调节偏置旋钮，使得脉冲信号基本达到正负对称。传感器发生的脉冲信号可以使用示波器观察，也可以将其并联至录波仪的DC±300V，用”实时波形”功能观察。例如，观察到脉冲信号Vpp为1-5V，则应将偏置旋钮调至2-3V位置，使得脉冲信号产生有效的过零点。2.1：60信号这种信号来自60齿的齿 ，发电机转子每旋转一周发出60个信号。对应的，使用的一般是铁磁类型的传感器，发生的是正弦电压信号。此时偏置旋钮应该置于0位。3.脉冲数等于极对数转子上的测速齿 的齿数与机组的极对数相同，这种情况一般出现在水轮机组上。此时应将面板上的拨动开关拨至1：1处，并在参量配置中设置极对数，详见4.1模拟通道。 偏置旋钮应根据转速传感器的类型和信号的形态做具体的调节。使用录波仪的”实时波形”观察到的转速通道的波形，不是转速传感器发生的信号，而是经过录波仪处理后得到的锯齿波。如果转速信号正常，且配置正确，应生成稳定的锯齿波，并且转速值、发电机功角值正常。转速信号的Vpp高于1.0V，且有稳定的过零点，即可正常测量。

<海南>天正华意电气设备有限公司

五指山市发电机空载特性综合试验仪现货直供

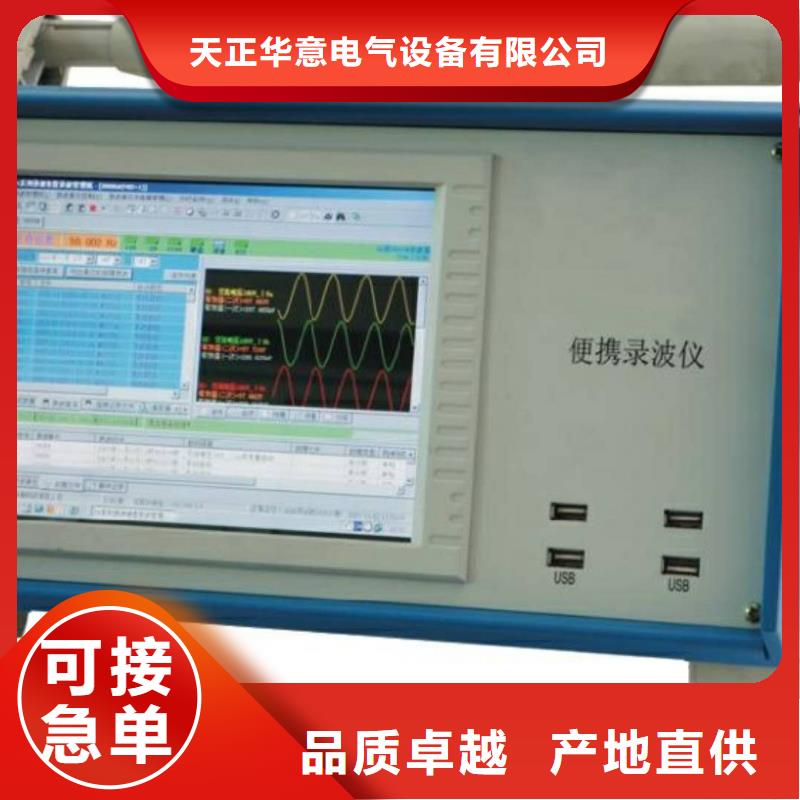

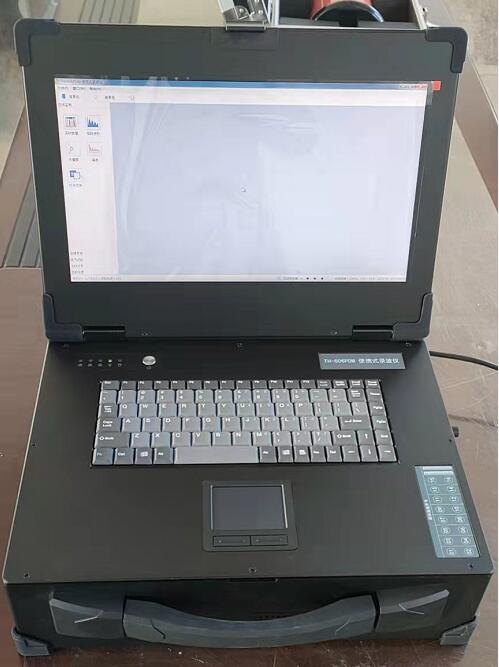

海南录波仪便携式故障录波器多功能数据监录仪是以DSP、嵌入式Qt操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储、分析功能可视化的便携式装置。 基于DSP的先进数据处理能力， 实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率， 为100K/S，可用于暂态电气信号的录制分析。 采用先进工控内核，结合嵌入式Qt操作系统，优良的跨平台特性，、可靠地实现数据高级处理、传输、存储、显示功能，使人机界面流畅完美。 TH-608CDM便携式故障录波器提供远程机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。远程机通过局域网与连接，实现远程控制、数据共享、电气试验等功能。 主要功能包括： 故障录波：按用户预先定义的故障判据，TH-608CDM便携式故障录波器实时监测被测信号，并在出现故障时，启动波形录制，同时通知远程机，录制的数据保存在 存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。 实时监测： 接入了16路开关量、32路模拟量。TH-608CDM便携式故障录波器实时计算模拟量有效值，派生量值（频率、有功、无功、零序、负序等），并可实时计算谐波、矢量图。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给远程机。 发电机总启动电气试验： 可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调节器阶跃试验、灭磁试验、零起升压试验、频率特性试验等。TH-608CDM便携式故障录波器进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。

五指山市发电机空载特性综合试验仪现货直供

五指山市发电机空载特性综合试验仪现货直供
海南录波仪故障记录的三种数据（模拟量波形、模拟量有效值、开关量状态）采用不同的记录格式（故障前、后记录长度，对于波形还有 段、第二段的长度和第二段记录频率）。Fw1：波形 段记录频率，使用录波仪当前采样频率。Fw2：波形第二段记录频率，用户设置。波形第二段为可选项。Fe：有效值（含派生量）记录频率，固定为1点/20ms。Fd：开关量记录频率，使用录波仪当前采样频率。6.6.模拟量启动参数运行中，录波仪监测模拟量（含派生量）的状态，模拟量的突变、过量、欠量，可以启动故障记录。设置表格中，每个模拟量对应有“突变启动值”、“过量启动值”、“欠量启动值”3栏，如 果栏为空，则禁止了该通道的该种启动方式。3种方式的写入值的含义如下：1.突变启动值假设某通道模拟量的“突变启动值”一栏，写入了值Hm。如上图，如果模拟量有效值有一个大于等于Hm的阶跃（正或负），录波仪将启动故障记录，并把T0作为故障零点。其中阶跃时间T必须小于等于60ms，即录波仪不把缓变的模拟量有效值变化认作突变。2.过量启动值假设某模拟量的“过量启动值”一栏，写入了值Vu。如上图，如果模拟量有效值大于Vu，录波仪立即启动故障记录，并把T0作为故障零点。3.欠量启动值假设某模拟量的“欠量启动值”一栏，写入了值Vl。如上图，如果模拟量有效值小于Vl，录波仪立即启动故障记录，并把T0作为故障零点。注意：当录波仪因某通道过量（欠量）而启动故障数据录制后，为避免该通道保持过量（欠量）状态而持续启动故障录制，录波仪锁定该通道的过量（欠量）启动，直到该通道退出过量（欠量）状态。但是，处于锁定状态的通道，仍然可以以突变启动故障数据录制。6.7.开关量启动参数运行中，录波仪监测开关量的状态，开关量的变位可以启动故障记录。设置表格中，每个开关通道对应有“闭合启动”、“断开启动”2栏。如果栏写入“√”，则允许该通道的该种启动方式，否则禁止。七、故障监录7.1.自动启动处于运行状态，录波仪即依据用户定义的故障判据（参见“设置”一章），实时监测故障的发生，这是录波仪不可禁止的功能。7.2.手动启动?当录波仪不在故障记录状态时，用户可以手动启动一次故障记录：?通过“菜单\启动”选项。?通过上位机的“启动录制”按钮。7.3.故障区为了避免在使用较慢速 存储器（如CF卡）时，由于故障记录写入的延时，造成故障记录盲区，录波仪在内存中分配了3个故障记录缓冲区，运行时轮流使用。在状态条上，有这3个区的状态指示，参见“界面和基本操作”一章。7.4.记录管理按“菜单”键，选择弹出菜单的“记录”，打开记录列表对话框，对话框左侧的列表是故障记录列表。在打开的记录列表对话框中，按↙键，打开选定的记录文件，进入分析画面；用户可以手动删除故障记录（F1），这是 删除。

<海南>天正华意电气设备有限公司

五指山市发电机空载特性综合试验仪现货直供
海南录波仪试验选择主程序图4 试验选择主界面仪器软件系统由试验选择主程序和试验程序两大部分组成，仪器的试验选择主界面如图4所示，试验选择主界面的功能包括：1）试验程序切换2）仪器基本设置3）仪器使用帮助说明4）仪器软件升级接口5）系统时间设置2.2.2 试验程序仪器软件系统 的一部分是试验程序，其基本功能包括：1）试验环境设置2）试验数据采集3）试验数据分析4）试验结果展示5）试验报告生成6）试验数据和结果的存储，导出7）历史数据浏览8）试验报告二次加工典型的试验程序界面如图5所示，仪器的绝大部分试验程序都遵循同样的流程和规律，仪器试验的基本时序流程如下：1）试验环境设置，包括采样频率，试验总时间，试验参数设置，波形展示方式，通道类型设置和通道率定参数设置等2）进入等待试验界面，用户设置试验的示波器参数（包括通道名称，单位，数据范围，是否显示等），进行通道率定（设置仪器采集信号和实际物理量的对应关系）图5 软件工作界面注意：只有在以下两种状态对示波器的参数进行设置，设置结果才会被保存在试验模板：一 仪器处于“等待试验”状态，对示波参数的进行设置，并且重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。二 在其他状态设置参数，并且选择了应用至模板，重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。3）试验数据采集。在“等待试验”状态或“查看数据”状态，点击仪器软件右下角的开始试验按钮，仪器开始数据采集。当仪器处于试验数据采集状态时，仪器实时展示各通道实际采集的数据和图形4）试验结果查看，当试验达到停止条件或用户选择了停止试验时，仪器终止数据采集，提示用户保存试验，并依据相关标准自动计算试验结果参数，并在试验结果展示界面显示计算所得各项数据和图形。5）试验报告生成，当试验正常完成后，用户选择生成试验报告，仪器自动生成WORD或EXCEL形式的试验报告，试验报告和试验数据都可以通过U盘导出。仪器所有的试验模板都遵循这样的基本操作时序。注意：1>生成试验报告时，报告中的实时数据图形为当前示波器时间窗口所展示图形，用户可以通过调整当前窗口波形，从而获得比较理想的报告波形，示波器窗口一次展示的数据 不超过120000个数据时间点2>生成EXCEL波形时，报告中的数据也是当前时间窗口所展示图形，用户可以通过调整当前窗口波形，从而改变导出数据的时间窗口，一次导出的EXCEL数据时间点 不超过120000个

五指山市发电机空载特性综合试验仪现货直供
海南录波仪试验选择主程序图4 试验选择主界面仪器软件系统由试验选择主程序和试验程序两大部分组成，仪器的试验选择主界面如图4所示，试验选择主界面的功能包括：1）试验程序切换2）仪器基本设置3）仪器使用帮助说明4）仪器软件升级接口5）系统时间设置2.2.2 试验程序仪器软件系统 的一部分是试验程序，其基本功能包括：1）试验环境设置2）试验数据采集3）试验数据分析4）试验结果展示5）试验报告生成6）试验数据和结果的存储，导出7）历史数据浏览8）试验报告二次加工典型的试验程序界面如图5所示，仪器的绝大部分试验程序都遵循同样的流程和规律，仪器试验的基本时序流程如下：1）试验环境设置，包括采样频率，试验总时间，试验参数设置，波形展示方式，通道类型设置和通道率定参数设置等2）进入等待试验界面，用户设置试验的示波器参数（包括通道名称，单位，数据范围，是否显示等），进行通道率定（设置仪器采集信号和实际物理量的对应关系）图5 软件工作界面注意：只有在以下两种状态对示波器的参数进行设置，设置结果才会被保存在试验模板：一 仪器处于“等待试验”状态，对示波参数的进行设置，并且重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。二 在其他状态设置参数，并且选择了应用至模板，重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。3）试验数据采集。在“等待试验”状态或“查看数据”状态，点击仪器软件右下角的开始试验按钮，仪器开始数据采集。当仪器处于试验数据采集状态时，仪器实时展示各通道实际采集的数据和图形4）试验结果查看，当试验达到停止条件或用户选择了停止试验时，仪器终止数据采集，提示用户保存试验，并依据相关标准自动计算试验结果参数，并在试验结果展示界面显示计算所得各项数据和图形。5）试验报告生成，当试验正常完成后，用户选择生成试验报告，仪器自动生成WORD或EXCEL形式的试验报告，试验报告和试验数据都可以通过U盘导出。仪器所有的试验模板都遵循这样的基本操作时序。注意：1>生成试验报告时，报告中的实时数据图形为当前示波器时间窗口所展示图形，用户可以通过调整当前窗口波形，从而获得比较理想的报告波形，示波器窗口一次展示的数据 不超过120000个数据时间点2>生成EXCEL波形时，报告中的数据也是当前时间窗口所展示图形，用户可以通过调整当前窗口波形，从而改变导出数据的时间窗口，一次导出的EXCEL数据时间点 不超过120000个

<海南>天正华意电气设备有限公司 五指山市发电机空载特性综合试验仪现货直供

五指山市发电机空载特性综合试验仪现货直供
海南录波仪四、参量配置录波仪配置的参量包括有24路模拟通道、24路派生量、16路开关输入量。用户可以调整这些参量的设置。录波仪本机可做部分设置，完整的设置功能需要联机后使用PC软件进行。参量配置功能由PMR.EXE的“功能菜单\参量配置”或TRIAL.EXE的“菜单\设置\参量配置”进入。在这个对话框里，对录波仪的模拟通道、派生量、开关量进行设置。4.1.模拟通道表格各栏的定义：通道：模拟通道序号。单击图标切换模拟通道的运行、禁止。运行，禁止。类型：录波仪定义了3种模拟通道类型，各自有不同的处理方法：交流通道：按均方根10ms计算一点有效值。直流通道：对采样值平均，每10ms生成一点有效值。转速通道：按信号过零点计算转速。名称：多18个汉字代号：多7个字符单位：多5个字符额定值：不能为零额定频率：对于交流通道、转速通道，输入信号的额定频率；直流通道输入0。小数位数：显示时取小数的位数。变比一次：PT、CT、分流器的一次值变比二次：PT、CT、分流器的二次值。当不需要设置变比时，将”变比一次”、”变比二次”二栏清空。对于转速信号，变比是极对数的含义。对于部分水轮机组，其转子上的测速齿 的齿数与其极对数相同，此时应将极对数输入对应的设置项。例如，某水轮机组的极对数为28，额定转速为107.1rpm，其安装于转子上的齿 的齿数也是28。此时，应将”变比一次”设为1、”变比二次”设为28，并将录波仪模块上的转速信号选择开关拨至1:1处。在运行时，仪表接收到的转速信号，是每分钟发生107.1×28 = 3000个脉冲，仪表使用极对数（28）计算：3000 / 28 = 107.1rpm，得到了机组实际的转速。设置的极对数值，不影响发电机功角的计算。对于额定转速为3000rpm的火电机组，应将”变比一次”、”变比二次”二栏清空。此页面包含采样频率的选择，程序根据此时打开的模拟通道数，自动给出了可选的 采样频率。模拟通道数与 采样频率的关系请参见第二章技术规格中”同步采样频率”的说明。请根据信号特性选择采样频率。对于发电机总启动电气试验，录波仪的基本采样频率（10KHz）可充分满足准确度、响应时间的要求。4.2.派生量类型：派生量类型，见下表名称：多18个汉字代号：多7个字符单位：多5个字符额定值：不能为零小数位数：显示时取小数的位数参量1-6：参与计算的参量，见下表设置要求：1．模拟参量，含模拟通道和派生量，名称和代号必须 。2．模拟参量额定值不能为零。3．如果设置了模拟通道变比，则变比一次、变比二次都不能为零。4．派生量的参量1-6，依据类型不同，需要正确选择。

<海南>天正华意电气设备有限公司

五指山市发电机空载特性综合试验仪现货直供
海南录波仪试验数据导出仪器所保存的所有试验数据文件和试验报告文件都可以通过移动存储设备（U盘或移动硬盘）导出.仪器中所有的试验文件都是围绕试验模板程序而组织的，所以如果要查看某个试验的存储文件，必须首先从试验选择主界面进入对应的试验模板程序，然后在试验模板主界面点击“读取：按钮则会出现如图11所示界面。用户可以选择导出文件的类型，可选的项目包括：“试验文件”，“WORD报告文件”，“EXCEL数据文件”和“JPG图形文件”，选择要导出的文件类型后，软件会列出仪器当前所存储的所有试验文件，插上U盘，然后选择要导出的文件，则该文件会自动导出至U盘的WorkData文件目录下。注意：在该界面中点击清空存储器是指清空所插入的U盘WorkData下的所有文件。图11 数据导出3.8 数据保存与读取试验完成后点击软件主界面的保存按钮，则当前的试验数据会被保存至仪器，保存的文件名称格式为“××年××月××日××时××分××秒 试验类型”，只有在“查看数据”，“查看结果”，“查看历史数据”和“查看历史结果”状态时才可以保存数据。点击试验模板程序主界面的读取按钮会出现图12所示界面，选择要读取的历史试验，则仪器进入查看历史数据或结果的状态，所保存的试验曲线，结果和当时的试验环境都会被重现。读取历史数据界面也可以存储器中所存储的历史试验文件。

五指山市发电机空载特性综合试验仪现货直供
海南录波仪毫伏量通道只能接入分流器输出的毫伏电压信号（0-75mV），如果接线错误，可能会导致该通道损坏。3.4.转速信号通道转速信号通道面板示意图录波仪可以测量3种转速信号：1.1 : 1信号即发电机转子每旋转一周发生一个脉冲信号。例如，在轴上刷一条反光漆，使用光电传感器发生的信号。此时应将面板上的拨动开关拨至1：1处，并通过调节偏置旋钮，使得脉冲信号基本达到正负对称。传感器发生的脉冲信号可以使用示波器观察，也可以将其并联至录波仪的DC±300V，用”实时波形”功能观察。例如，观察到脉冲信号Vpp为1-5V，则应将偏置旋钮调至2-3V位置，使得脉冲信号产生有效的过零点。2.1：60信号这种信号来自60齿的齿 ，发电机转子每旋转一周发出60个信号。对应的，使用的一般是铁磁类型的传感器，发生的是正弦电压信号。此时偏置旋钮应该置于0位。3.脉冲数等于极对数转子上的测速齿 的齿数与机组的极对数相同，这种情况一般出现在水轮机组上。此时应将面板上的拨动开关拨至1：1处，并在参量配置中设置极对数，详见4.1模拟通道。 偏置旋钮应根据转速传感器的类型和信号的形态做具体的调节。使用录波仪的”实时波形”观察到的转速通道的波形，不是转速传感器发生的信号，而是经过录波仪处理后得到的锯齿波。如果转速信号正常，且配置正确，应生成稳定的锯齿波，并且转速值、发电机功角值正常。转速信号的Vpp高于1.0V，且有稳定的过零点，即可正常测量。

<海南>天正华意电气设备有限公司 五指山市发电机空载特性综合试验仪现货直供

五指山市发电机空载特性综合试验仪现货直供
海南录波仪四、参量配置录波仪配置的参量包括有24路模拟通道、24路派生量、16路开关输入量。用户可以调整这些参量的设置。录波仪本机可做部分设置，完整的设置功能需要联机后使用PC软件进行。参量配置功能由PMR.EXE的“功能菜单\参量配置”或TRIAL.EXE的“菜单\设置\参量配置”进入。在这个对话框里，对录波仪的模拟通道、派生量、开关量进行设置。4.1.模拟通道表格各栏的定义：通道：模拟通道序号。单击图标切换模拟通道的运行、禁止。运行，禁止。类型：录波仪定义了3种模拟通道类型，各自有不同的处理方法：交流通道：按均方根10ms计算一点有效值。直流通道：对采样值平均，每10ms生成一点有效值。转速通道：按信号过零点计算转速。名称：多18个汉字代号：多7个字符单位：多5个字符额定值：不能为零额定频率：对于交流通道、转速通道，输入信号的额定频率；直流通道输入0。小数位数：显示时取小数的位数。变比一次：PT、CT、分流器的一次值变比二次：PT、CT、分流器的二次值。当不需要设置变比时，将”变比一次”、”变比二次”二栏清空。对于转速信号，变比是极对数的含义。对于部分水轮机组，其转子上的测速齿 的齿数与其极对数相同，此时应将极对数输入对应的设置项。例如，某水轮机组的极对数为28，额定转速为107.1rpm，其安装于转子上的齿 的齿数也是28。此时，应将”变比一次”设为1、”变比二次”设为28，并将录波仪模块上的转速信号选择开关拨至1:1处。在运行时，仪表接收到的转速信号，是每分钟发生107.1×28 = 3000个脉冲，仪表使用极对数（28）计算：3000 / 28 = 107.1rpm，得到了机组实际的转速。设置的极对数值，不影响发电机功角的计算。对于额定转速为3000rpm的火电机组，应将”变比一次”、”变比二次”二栏清空。此页面包含采样频率的选择，程序根据此时打开的模拟通道数，自动给出了可选的 采样频率。模拟通道数与 采样频率的关系请参见第二章技术规格中”同步采样频率”的说明。请根据信号特性选择采样频率。对于发电机总启动电气试验，录波仪的基本采样频率（10KHz）可充分满足准确度、响应时间的要求。4.2.派生量类型：派生量类型，见下表名称：多18个汉字代号：多7个字符单位：多5个字符额定值：不能为零小数位数：显示时取小数的位数参量1-6：参与计算的参量，见下表设置要求：1．模拟参量，含模拟通道和派生量，名称和代号必须 。2．模拟参量额定值不能为零。3．如果设置了模拟通道变比，则变比一次、变比二次都不能为零。4．派生量的参量1-6，依据类型不同，需要正确选择。

五指山市发电机空载特性综合试验仪现货直供
海南录波仪长时记录：装置实现了长时不间断地记录全部模拟量有效值及波形和开关量状态的长时记录稳态数据，为大范围、长过程、发展性故障的研究和分析提供了可靠的数据来源。稳态、暂态记录时间、采样频率可灵活设定；暂态数据可无缝嵌入稳态数据中，从而实现了稳态、动态、暂态数据的统一分析。TH-608CDM便携式故障录波器可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。二、技术指标 2.1 基本指标工作电源 交流电源 额定电压：单相220V，50Hz允许偏差-15%～+15%直流电源 额定电压：220V，允许偏差-15%～+15%通道数 模拟量 32路开关量 16路派生量 24路同步采样频率 10 ～ 100K/s可选电气隔离耐压 隔离耐压3000VDC故障启动方式 模拟量 突变、过量、欠量开关量 变位（闭合、断开）派生量 突变、过量、欠量定时启动 每天、单次手动启动 本地、远程启动精度 模拟量越限量启动:优于2%；模拟量突变量启动：优于5%开关量：﹤1ms存储方式 自动循环存储，达到记录存储容量后，循环覆盖数据输出方式 USB移动盘，保存到硬盘，数据远传，Excel、COMTRADE打印输出通讯接口 网络：1个10/100Mbps 802.3u接口、2个USB接口硬件配置 显示屏: 10.1”262K色TFT显示屏；分辨率：1280×800机箱尺寸: 453 (宽) ×235(高)×425(深)硬盘240GB，内存4GB重量 14kg含铝合金包装箱)正常工作 大气条件 环境温度 -5 ～ +45℃ 相对湿度 5 ～ 95%大气压力 80 ～ 106kPa
