避雷器监测器综合检测仪

•
•
•
•
•

海南避雷器监测器综合检测仪 <海南>天正华意电气设备有限公司

海南避雷器监测器综合检测仪

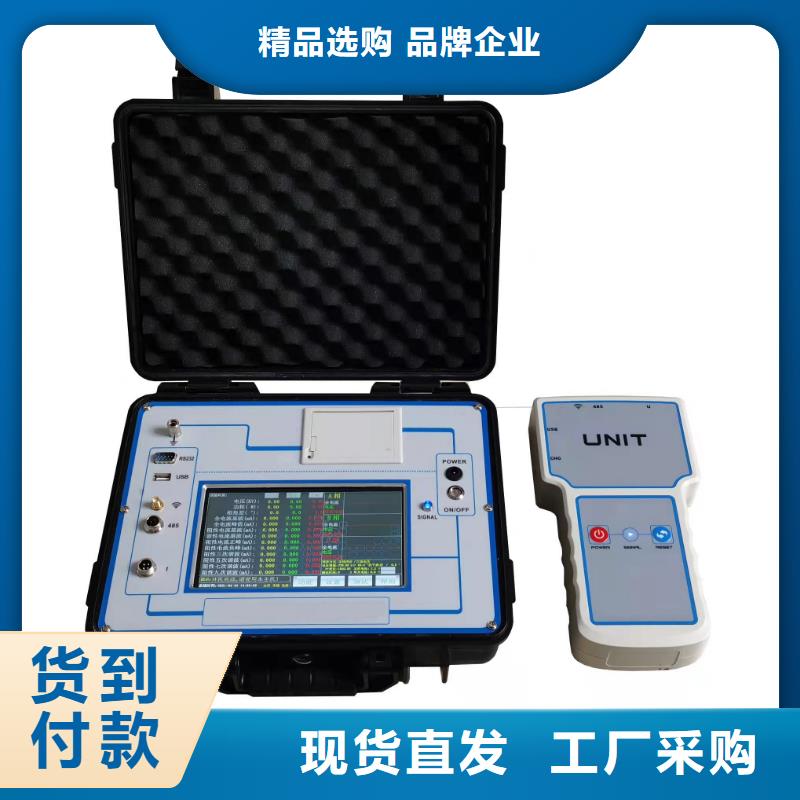

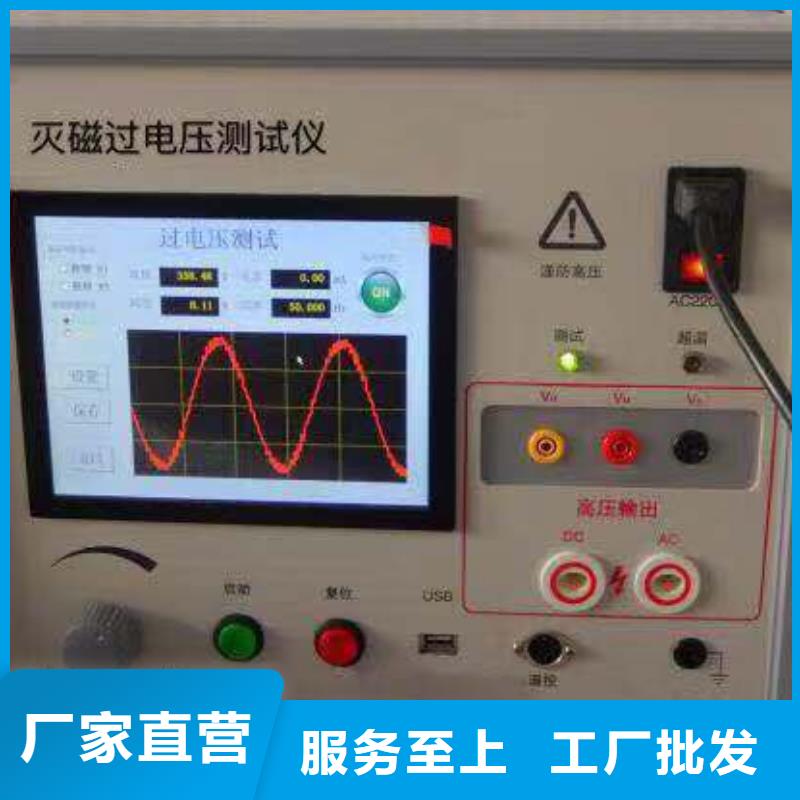

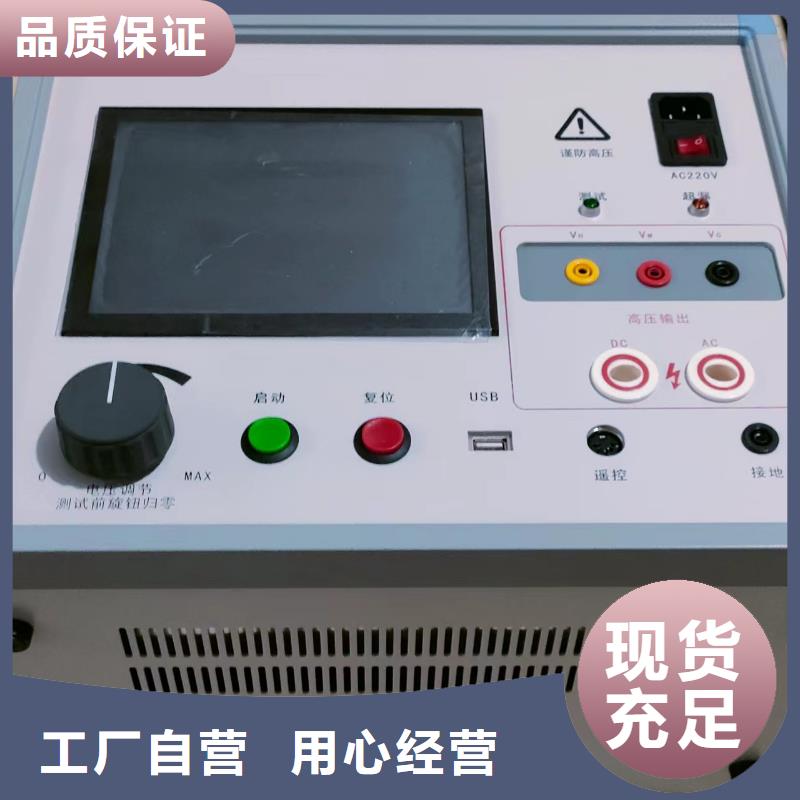

海南灭磁过电压测试仪测试装置器外观测试装置尺寸为：380mm×320mm×260mm 前面板换分为LCD显示区域，测试、超漏和电源指示灯，AC220V输入口，高压输出口，遥控高压测试棒接口，USB存储器端口，电压调节旋钮，启动和复位按钮。仪器背面板主要有一个散热口(当功率较大时风扇自动开启，功率降低后自动关闭)和四个地脚支架组成（仪器平放时，应打开地脚支架，用于机箱内部热空气导出）。图二、测试装置前面板图六、操作说明操作前将仪器平放（打开背板地脚支架）或竖放于稳固平台之上，操作时必须带好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！检查电压调节旋钮，确保电源启动前旋钮位于“0”位置，确保测试装置与被测样品的电路连接准确接线牢固，确保不会发生开路或短路。然后打开测试装置电源开关，电源指示灯亮起。屏幕显示本司logo，等待系统软件加载。系统成功启动后，默认先进入耐压试验程序。耐压试验程序和过电压试验程序之间可以自由切换（分别各自界面上的特定控制按钮），单机界面上的“退出”命令，将离开程序回到系统桌面，双击桌面上的“我的设备”类似于PC机的“我的电脑”，进入后选择“NandFlash”，里面可以看到本应用程序和其它几个运行必备文件。里面若有测试生成的图形文件，可以通过U盘进行剪切拷走。 工频放电电压试验装置 工频放电电压试验仪 过电压保护器测试仪 过电压保护器校验仪 过压保护器测试仪 三相过电压保护器测试仪 过电压保护器三相测试仪 组合式过电压保护器测试仪 过电压保护装置

海南避雷器监测器综合检测仪
海南灭磁过电压测试仪过电压保护器测试仪广泛地用于各种电气设备工频放电电压的测试，尤其是对带间隙的氧化锌过压保护器（又称避雷器或TBP）的工频放电电压测试具有独特的功效。该测试仪采用一种新型的特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压峰值，同时发出声音报警信号，以提示试验者，并迅速切断试验电源，保护试品和试验设备免遭过流损坏。该测试仪集工频高压电源、测量、控制系统为一体，浓缩在一个工程塑料箱内，体积小，重量轻，防震耐摔，操作简单，携带方便。一、技术指标1.输出电压0-30KV（有效值）； 输出电流0-25mA2.检测放电方式: 波形检测和付立叶变换方式3.准确度: 电压: ±（读数×2%+0.1） 电流: ±（读数×2%+0.1）4.高压切断时间: 小于0.2秒5.电压分辨率：0.001KV 电流分辨率：0.001mA 6. 输入电源：180V～270VAC，50Hz/60Hz±1%，市电或发电机供电7.计算机接口： 标准RS232接口 8.打印机： 热敏微型打印机9.环境温度：-10℃～50℃ 相对湿度：<90%二、性能特点1.仪器采用波形检测和付立叶变换方式时刻监测放电电流，当监测到放电电流时，立即记录此刻高压并在0.2s内切断高压电源。测试结果精度高，便于实现自动化测量。2.全触摸液晶显示屏超大全图形操作界面每过程都非常清晰明了.操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测试。。3.仪器操作简便，数据的测量在微处理器控制下自动完成。无需人工干预.4.一体化机型，内附高压电源，便于现场测试，减少现场接线。5.高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。6.低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。7.防误操作：电压、电流实时监示;接线端子高/低压分明;缓速升压迅速降压声音报警。8.抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。9.高压电缆：为耐高压绝缘导线，但为了测量，请悬空使用。

海南避雷器监测器综合检测仪
海南 灭磁过电压测试仪直流测量”页面在“直流测确认页面”按“进入”键后即进入“直流测量”页面，开始输出直流高压进行测量，显示页面如下图13所示。U1mA =25.3kV 直流I1mA =1000uA 测量A-N中止图13 直流测量测量输出高压时，仪器有声光报警提示。测量完毕，显示测量结果，见图14，即直流1mA下的电压及0.75倍电压下的电流值，在测量过程中可以按“中止”键可中止当前的测量。4.4.3 “直流测量结果”页面“直流1mA参考电压试验”测量完毕，显示测量结果，如图14所示。按左键可打印测量结果，显示页面上会自动按“A-N”、“B-N”、“C-N”、“A-B”、“A-C”、“B-C”的相别顺序循环显示，用户可根据此显示进行接线，以便打印数据与相别正确对应；按“退出”键可退出测试，返回“直流测量功能”页面。U1mA =25.3kV 测量I1mA =1000uA 结果U0.75=19.0kV A-NI0.75=2.6uA 退出图14直流测量结果4.5 “交流耐压试验”页面在“功能选择”页面“选择”键切换到“交流耐压试验”项后，按“测试”键将进入“电压等级”选择页面，如图15。按“选择”键反白区域可在10kV、6kV、3kV三个电压等级切换。电压等级10kV 6kV 3kV选择 进入图15 电压等级选择按“选择”键，切换反白区域到需要的电压等级后，按“进入”即可进入“试验电压”选择页面。如图16所示。4.5.1“电压选择”页面试验电压28 30 33 34 35 3638 42选择 进入如图16 交流电压选择在“试验电压”选择页面，按“选择”键可切换反白区域电压值，按“进入”键即可进入“交流测量确认页面”，如图17。4.5.2“交流测量确认”页面确定加交流高压？确认28kV退出开始图

海南避雷器监测器综合检测仪
海南灭磁过电压测试仪测试的显示屏幕为8吋LCD彩色屏，外表附有电阻触控屏。若有因颠簸造成触控不，可以在USB口插入随机附赠的鼠标自行修正。在桌面左上角的“我的设备”图标上双击鼠标左键，依次鼠标左键双击“控制面板”-“笔针”。在笔针属性对话框中选择“校准”选项卡，单击“再校准“命令按钮。用笔尖(或其它坚硬带尖物体)准确点击触摸屏提示的笔针位置，依次校准完中心和周边4个角后确定退出校准程序。重启测试装置器后，触摸屏鼠标位置会恢复到正确位置。图四、电压测试界面电压测试界面左上方有测试类型选取，在做微小漏电流试验时可以选择DC 30mA档；做交流试验时可以选择AC 100 mA档；界面中部有漏电流报警限值设置，可以通过上下的加减按钮进行1毫安级的微调，也可以通过下方的控制条的随意拖动实现大范围调节。旁边有定时调节设置，通过下拉列表框可以将定时时间设定在5-180秒范围内，每个定时档位为5秒，当定时成功并启动测试后，若测试时间达到定时时间，测试装置自动复位，切断输出电压。右侧设置按钮，将把测试类型选取、漏电流限值和定时值下发至执行机构【每次按下面板启动按钮之前，请点击设置命令，以便使测试条件生效】。界面正下方为电压、电流、漏电流预置值和定时时间构成。左下方为“过电压”、“清空”和“退出”命令按钮。点过电压退出当前程序，进入过电压测试程序；点清空后，屏幕上保留的电压电流和定时值会归零；点退出结束当前程序回到桌面或NandFlash目录。界面右侧显示测试装置运行状态，绿灯亮起表示正在测试，红灯亮起表示停止测试，绿灯亮起时面板上的测试指示灯同步点亮；界面右下方显示测试类型。

海南避雷器监测器综合检测仪
海南 灭磁过电压测试仪交流耐压测量确认在“试验电压”选择页面按“进入”键进入“交流测量确认页面”，如图17所示。按“退出”键退出测量，返回“交流测量”页面。按“开始”键将输出工频高压，开始“交流耐压试验”。注意：1、在开始测量前应将面板上的“高压输出”开关打至“OUT”状态，否则仪器无法输出高压。2、开始测量前，应确认接线正确，接地良好，以免发生电击事故。3、10秒内无操作，仪器自动返回“交流测量”功能页面。4.5.3“交流耐压试验”页面在“交流测量确认”页面，按“开始”键后即进入“交流耐压”试验页面，开始输出交流高压，当输出电压达到设定电压值时，计时器开始60秒计时。如图18所示交流耐压电压29.97kV时间 07 秒打印退出图18 交流耐压试验4.5.4“交流耐压试验结果”页面如60秒交耐压试验通过，仪器会停止输出并显示图19页面，按“打印”键可打印试验结果。按“退出”返回功能页面。交流耐压电压29.96kV时间 60 秒打印退出图19交流试验通过如交流耐压试验未通过，会出现报错页面，如图时间设定”功能当菜单项在“时间设定”项时，按“进入”键将进入“时间设定”功能，显示页面如图21所示。 时间设定2015年1月1日00:00选择 修改图21 时间设定按“选择”键可在时间的各参数项间切换；按“修改”键可修改被选中的时间项目的数字，修改完成后按“选择”键保存当前设定时间并返回初页面。时间具有掉电运行功能，无需每次开机都重新设定。5现场使用注意事项1.测试前应保证被试品与高压断开2.测试前将仪器可靠接地3.检查试验接线无误后再开机4.测试时应注意：“高压输出”开关置于“OUT”方可输出高压，测试完毕应将“高压输出”置于“OFF”后，才能进行接换线操作。5.拆线时应先拆除试品端接线再拆除仪器端接线，接地线应 拆除。
