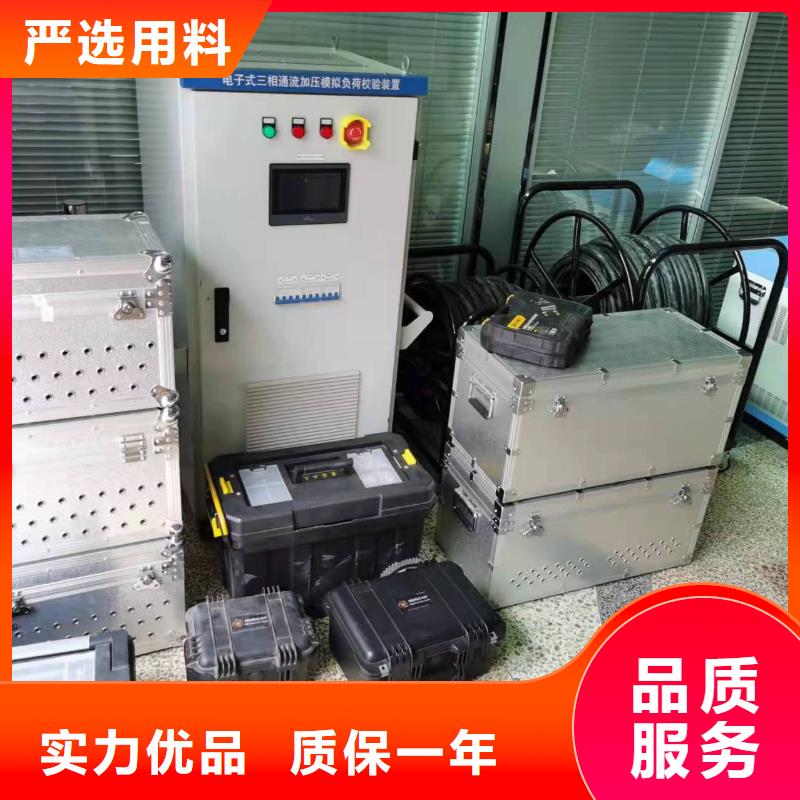

海南一次通流加压模拟带负荷向量试验装置现场文明施工及环境保护措施(1) 试验现场应进行围护，与试验无关人员不得进入施工现场，现场试验时应有专人进行监护。(2)严格遵守劳动纪律，坚守岗位，尽职尽责，做好本职工作。(3)施工用的仪器仪表摆放整齐，做到卫生清洁，专人保管。(4)施工中注意做到“工完料净场地清”，每天施工面的施工废料和垃圾下班前及时清理，保持施工现场的整洁。(5)试验过程中，做好成品保护。不破坏二次接线工艺，拆掉的接线、划开连片，要及时回复，不要遗漏；保护好各种封盖、防水胶圈。(6)及时将试验完毕的设备添加警示标识或加锁，防止电源、机构、联锁杆操作不当造成损坏，防止重要接线被其他班组误动。(7)试验完毕的带电部分增加警示标识防止触电伤人。9 典型现场试验案例220kV智能变电站三相一次通流加压模拟带负荷试验方案9.1工程概况220kV变电站工程验收工作已基本结束，近期准备正式启动送电投运，传统的保护装置向量检查工作是在新设备投运前，需要调整运行方式，利用运行的断路器进行串代，加装临时保护，计算临时保护定值，一次设备必须有满足保护装置向量检查的小负荷。存在倒闸操作多，投运方案复杂，负荷安排困难，工作量大，投运时间长，性低等问题。本次利用TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置进行现场对一次母线通流/加压试验，装置采用同步触发技术控制设备输出的电压、电流幅值及相位，模拟线路、变压器的实际负荷，利用在电压互感器一次侧加电压，电流互感器一次侧加电流的方法，在投产前完成变电站内所有继电保护装置向量的检查。主要检查电压互感器并列相位、母线差动保护、线路方向保护、变压器差动保护、测控装置、计量装置、故障录波装置等二次设备的向量正确性。

海南一次通流加压模拟带负荷向量试验装置是我公司钳形系列仪表的产品，该仪器是一种全数字化、多功能、高精度、智能化的多参数工频测量仪器。该仪器应用微处理器技术和数字信号处理技术，以直接交流采样法实现工频电参数测量（如电压、电流有效值，有功、无功功率、视在功率、工频频率、功率因数，相位关系等），判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，该表采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。为用电检查人员提供一种、准确、便捷的新型电力仪表。三相数字相位伏安表又名智能型三相数字相位伏安表、多功能三相数字相位伏安表、三钳数字相位伏安表等，适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。三、基本功能简介1.采用大屏幕高背光显示，能清晰显示仪器的工作状态和测试参数，操作极为方便。2.测量三相电压、电流、相位、频率、有功功率、无功功率、视在功率、功率因数及及总和功率。3.测量电网频率和相序。4.小电流5mA测量相位，非常适用于新装用户投运后无负荷时检查接线状况，仪器测量精度高，测量范围宽。5.自动判别变压器绕组、容性和感性负载，并判别三相三线及三相四线错误接线。6.数据静态保存功能，多可保存500组数据。 变电站工程通流加压模拟带负荷试验装置 继电保护向量检查和动作逻辑校验测试装置 变电站监控信息自动对点装置 无负荷相量测量装置 继电保护测试仪2 智能变电站通流加压典型试验装置 一次通流加压模拟负荷向量试验装置 无线高压核相电流相位表 通流加压模拟带负荷向量检测装置 全智能无线高压验电测试仪 模拟带负荷向量试验装置

海南一次通流加压模拟带负荷向量试验装置以220kV #1母线PT A相为参考相位基准，测量#2变差动保护方向，绘制六角向量图，测量完成将上述一次设备恢复到初始状态。4）#1主变差动保护（由#2主变开关-110kV#2母线-母联-#1主变开关）将102-3、102、102-2、100-2、100、100-1、101-1、101、102-3开关合上，由#2主变110kV侧对#1主变施加试验电流；将#1主变220kV侧201-3、201开关合上，201-D1刀闸合上，在220kV侧主变开关201进线侧形成短路接地；将#1主变10kV侧001手车推至工作位置，合上001开关，在0193或0194出线侧使用短路线短路接地，在#1主变10kV 001开关出线侧形成短路接地。（也可利用#2差动试验的短路点，但注意要将010、0101、0021、0022手车同时推至工作位）通流加压路径如图7图7仍以220kV#母线PT A相为参考相位基准，测量#1变差动保护方向，绘制六角向量图，测量完成将上述一次设备恢复到初始状态。5)变压器差动保护检验记录表 模拟带负荷向量试验装置 无线相位伏安测试仪 智能变电站通流加压典型实验装置 负荷继电保护向量检测装置 三相微机继电保护综合校验仪 三相通流加压模拟负荷向量试验装置 三相通流加压模拟带负荷向量试验装置 高精度六相微机继电保护综合测试仪 电子式三相通流加压模拟负荷校验装置 三相微机继电保护综合测试仪 三相微机继电保护测试仪 无线相位伏安测试装置

海南一次通流加压模拟带负荷向量试验装置通过测量各母线侧PT二次电压值，验证电压互感器二次回路接线、变比、验证各保护装置电压采样幅值、相位的正确性，验证电压并列功能的正确性。（1）试验电流估算根据变压器额定空载电流0.1%，考虑高压、中压母线电容量和PT电容量、10kVPT、接地变低压空载等，预估变压器低压侧励磁电流约在0.500A左右。（2） 试验准备检查全站刀闸、断路器均在分闸位置，合上220kV、110kV、10kV母联开关将各侧母线PT接入，通过对#1主变低压侧励磁，在高压侧、中压侧、接地变低压侧感应出电压，进行一次电压并列相别对应关系检验，对PT开口三角电压检验时需任一切断三相输入电源一相即可完成。加压路径见图1图1（3）技术措施1）将#1主变低压侧001开关合上、0192、1#母线PT 01P-1手车摇至工作位置；将010、0101分段Ⅰ手车、023、#2A母线PT 02AP-1手车摇至工作位置；将0021、0022、2B#母线PT 02BP-1手车摇至工作位置。可以直接测量10kV#1母线、#2A母线、#2B母线PT保护、计量、开口三角电压及各个间隔的采样，#1、#2接地变低压侧电压高压侧电压相位。2）将#1主变110kV侧主变开关101-3、101、101-1、11P-1#1母线PT刀闸合上；再将110kV母联开关100-1、100、100-2、12P-2#2母线PT刀闸合上。可以直接测量110kV#1母线#2母线PT保护、计量、开口三角电压。3）将#1主变220kV侧主变开关201-3、201、201-1、21P-1#1母线刀闸；合200-1、200、200-2、22P-1#2母线PT刀闸。可以直接测220kV#1、#2母线PT保护、计量、开口三角电压。备注：为节约后续试验准备工作，缩短测试时间，通压测试结束后即可安排进行PT与母线断开工作，临时拆除220kV#1母线PT 21P-1-D1、110kV#1母线PT 11P-1-D1方便线路方向保护检查时接入一次高电压（10kV）。 负荷继电保护向量检测装置2 三相通流加压模拟带负荷向量试验装置 三相模拟带负荷向量试验装置 三相一次通流加压模拟带负荷继电保护检测装置 无线相位测试仪2 全智能无线高压检验电测试仪 三相一次通流加压模拟带负荷继电保护向量检测装置 变电站工程通流加压模拟带负荷试验装置 电力系统同步相量测量系统试验装置

海南一次通流加压模拟带负荷向量试验装置主机箱体由改性PP合金注射成型，坚固耐用、耐低温、防撞击、不变形、不碎裂；分机采用双色注塑外壳，手感舒适，方便操作。2.2 主机面板说明主机面板从左到右依次为天线、电压输入端的N端、电压输入端L端、电流信号输入端、三个通用无线对时校准口、USB接口、充电器接口、开关，主机屏幕采用全触摸操作。2.3分机面板说明分机面板顶部自左至右依次为天线、充电口、校准口；分机面板底部依次为电压输入端的N端、电压输入端的L端、电流信号输入端。3 仪器技术参数3.1 测试工频基波频率范围： (50±0.2)Hz 3.2 主、分机电压量程：20V/100V/400V自动切换 基本误差极限：±（0.3%读数+0.2%量程）3.3 电流钳量程： 200mA/1A/5A 自动切换 基本误差极限：±（0.5%读数+0.5%量程）3.4 相位角度测量范围：以电压通道为参考基准，电流滞后于电压角度0.0°～360. 0° 基本误差极限：≤±2° 3.5 主机、分机无线传输距离及测试相位准确度：空旷条件直接通讯传输距离≤1000m，保护间隔带有屏蔽条件可采用中继方式通讯传输≤1600m，相位误差极限：≤±5°3.6 显示速率：单机测量模式、二次负荷：1次 /秒通讯测量模式： 1次/3秒3.7 供电电源：主机42V/4.4AH 分机12V/2000mAH3.8 外形尺寸及重量：主机：270*180*200 4kg； 分机：200*100*35 0.5kg3.9 绝缘和耐压： 绝缘电阻：≥1000MΩ(500V) 3.10 工作条件：环境温度：（0～40）℃ 环境湿度：（20～80）% RH 全智能无线高压验电测试仪 通流加压模拟负荷继电保护向量检测装置 模拟带负荷继电保护向量检测装置 无线相位伏安测试装置 变电站投运前继电保护向量检查装置 继电保护相位测试装置 模拟一次负荷法继电保护相位检验装置 变电站工程通流加压模拟带负荷试验装置 通流加压模拟负荷继电保护向量检测装置

海南一次通流加压模拟带负荷向量试验装置试验前准备工作5.1 资料和图纸变电站相关设计图纸，继电保护装置原理说明书及使用说明书等资料齐全。5.2 试验设备及仪器仪表试验设备: TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置1套(其中大电流转换试验装置1台，高电压试验转换装置1台，专用电源线4组，大电流三相输出线1组，高电压三相输出线1组，高精度高灵敏选频相位表1套)，数字万用表（0.5级及以上）1块，电流钳表（1.0级及以上）1块，组合工具接地线围栏等。5.3 设备状态变电站所有线路出口一次侧已断引（或线路隔离开关在分位）、电压互感器一次侧已断引；断路器及隔离开关在分位，保护出口压板已断开。6 试验项目及方法变电站继电保护相位检验试验时，大电流转换试验装置固定放置在主变侧易于接线的位置方便对各电压级母线通流(开关站可固定放置在输电线路中间位置某一间隔)高电压转换试验装置放在对应母线电压互感器位置通过倒闸操作配合完成变电站所有继电保护相位的检验工作。对安装两台主变的变电站，装置变频电源宜放置在主变位置根据变压器阻抗参数选择合适的变压器绕组为施加变频电源通过一台主变母线串带另一台主变开关和绕组施加工频（或低频）电源，其余侧绕组在绕组开关后级合上刀闸形成一次短路电流，完成变压器差动保护相位检验。试验顺序宜按照各电压级分别进行，对分段双母线需要利用变压器升压方式，完成一次电压并列相位检查（开口三角电压），而后进行各电压级电压线路保护、母线保护的顺序进行， 进行变压器差动保护相位检验试验，电度表二次回路接线、断路器保护和故障录波器可随线路和变压器保护相位检验试验同时进行。 变电站继电保护向量检查装置 带负荷校验保护装置 变电站监控信息自动对点装置 特高压变压器继电保护向量测试装置 高精度六相微机继电保护综合测试仪 变电站投运前继电保护一二次回路向量检查 智能变电站通流加压典型实验装置 三相微机继电保护测试仪 智能变电站继电保护向量检查装置 三相通流加压模拟负荷校验装置

海南一次通流加压模拟带负荷向量试验装置一次通流加压试验作业条件（1）施工作业条件1)全站单体调试已经完成，分系统调试完成，对时、故障录波、网络报文分析、交直流系统、监控系统等其他系统调试已经完成。2)参加试验人员应经教育并考试合格；试验前试验负责人应向全体人员进行技术交底，使全体试验人员熟悉试验过程中的防范要求并严格按照规程及施工措施的要求进行试验。3)试验装置的电源开关应使用明显断开的双极开关并加装过载自动跳闸装置；试验装置的外壳应可靠接地；试验接线完成后应由非接线人员检查确认后方可进行试验。4)试验时应严格按照操作步骤进行操作，出现任何异常时应立即断开工作电源。雷雨、六级以上大风天气及空气湿度80%以上不得进行试验工作。（2）保证措施 1)提前编写试验方案并报送公司和监理审核，试验方案审核完毕后进行和技术交底。2)试验前确定单体调试、分系统调试、其他系统调试已经完成，并且不能有影响试验进行的缺陷（刀闸无法分合等情况）。试验开始前检查设备和工器具，确保性能良好。3)合理安排试验时间，试验时全站不应有其他专业施工。4)试验时设专人指挥协调，确保试验项目有序进行。 电力系统同步相量测量系统试验装置 电位差双钳数字相位伏安表 三相微机继电保护综合校验仪 特高压变压器继电保护向量测试装置 无线相位表测试仪 全智能无线高压验电测试仪 三相智能相位伏安表 模拟带负荷测试装置 无负荷相量测量装置 六相微机继电保护综合测试仪 配电网继电保护向量检查和动作逻辑校验测试装置

海南一次通流加压模拟带负荷向量试验装置?本仪器属带电工作设备，为了你的请遵守 生产的相关规定，严格按电力工作规程进行操作。?注意本仪表面板及背板的标贴文字及符号?使用前应确认仪表及附件完好，无破损、裸露及断线才能使用。仪表后盖及电池盖板没有盖好禁止使用，仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?不能用于测试高于600V的电压，请勿在强电磁环境下使用，以避免影响仪器正常工作，禁止在易燃性及危险场所测试。?确定导线的连接插头已紧密地插入接口内，相位测试时请注意方向。测试线必须撤离被测导线后才能从仪表上拔出，不能手触输入插孔，以免触电。?请勿用潮湿手操作仪器，或将其暴露砸雨水中，仪表于潮湿状态下，请勿使用。 ?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?保持产品表面清洁和干燥，不能用腐蚀剂或粗造物清洁，须用软布（如眼镜布），沾清洁防锈除湿类的润滑剂，轻轻擦试电流钳即可。?请勿撞击、跌落仪器，以避免仪表和电流钳受冲击，损坏仪器，尤其是钳口接合面。?注意本仪表所规定的测量范围及使用环境。?严禁私自使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?手册中的“ ”乃警告标志，使用者必须依照本手册内容进行操作。?手册中的“ ”等危险标志，使用者必须严格依照本手册内容进行操作。无线相位测试仪 无线核相电流相位表 特高压变压器继电保护向量测试装置 三相通流加压模拟带负荷向量试验装置 多功能型 SOE测试仪 电子式三相通流加压模拟负荷校验装置 电力系统同步相量测量系统试验装置 带负荷校验保护装置 无线相位伏安测试装置 三相一次通流加压模拟带负荷继电保护向量检测装置
