海南灭磁过电压测试仪常规试验试验一、电压试验操作规程1、切断励磁控制器与励磁变和发电机的连接；短接功率柜的直流输入和交流输出；把灭磁开关柜里面过压及灭磁回路中的二极管或者可控硅阴极阳极短接；断开电压电流变送器以及轴电压抑制回路的输入端的接线；彻底检查端节点可靠性，使用表笔依次测量各短接点。2、将电压调节旋钮逆时针旋转至小位置，接好电源线，按下电源开关，启动测试装置，LCD触摸屏幕显示启动过程，直至测试软件启动完成。3、通过触控方式在LCD屏上，选择“AC 100mA”将漏电流门限值选定100mA内；把定时时间可以任意选定（定时范围5-180s）或不选；将面板上的测试电缆与控制柜铜排牢固连接。4、屏幕触控按“设置”按钮，仪器面板上按下“启动”按钮。调节电压旋钮，升高输出电压，LCD屏上显示输出电压值和漏电流值。若漏电流值未超限，则定时时间完成后，测试装置自动复位后，手动旋转电压调节旋钮至 点；若漏电流超过阈值，仪器发出报警信息，手动调节电压旋钮至 点后，按下复位按钮停止测试。耐压试验要求：交流试验电压应为50Hz的正弦波，在规定试验电压下持续时间1分钟，在承受交流耐压试验电压值的时间内，应不被击穿、不产生绝缘损坏或闪络现象。试验电压按分类：（1）额定励磁电压小于等于500V的：出厂试验为10倍额定励磁电压，小值不得低于1500V；交接试验电压为85%出厂试验电压，且小值不低于1200V；定期检验电压为85%交接试验电压，且小值不低于1000V。（2）额定励磁电压大于500V的：出厂励磁电压为两倍额定励磁电压+4kV；交接实验为85%出厂试验电压；定期检验试验电压为85%交接试验电压。试验二、灭磁过电压试验操作规程1、切断励磁控制器与励磁变和发电机的连接，确保灭磁开关处于分开状态拔出发电机碳刷、转子接地保护装置和转子电压表的保险拔出，功率柜直流输出侧刀闸保持在断开位置，断开轴电压抑制回路。2、将电压调节旋钮逆时针旋转至小位置，接好电源线，按下电源开关，启动测试装置，LCD触摸屏幕显示启动过程，直至测试软件启动完成。灭磁过电压试验接线图如下所示：

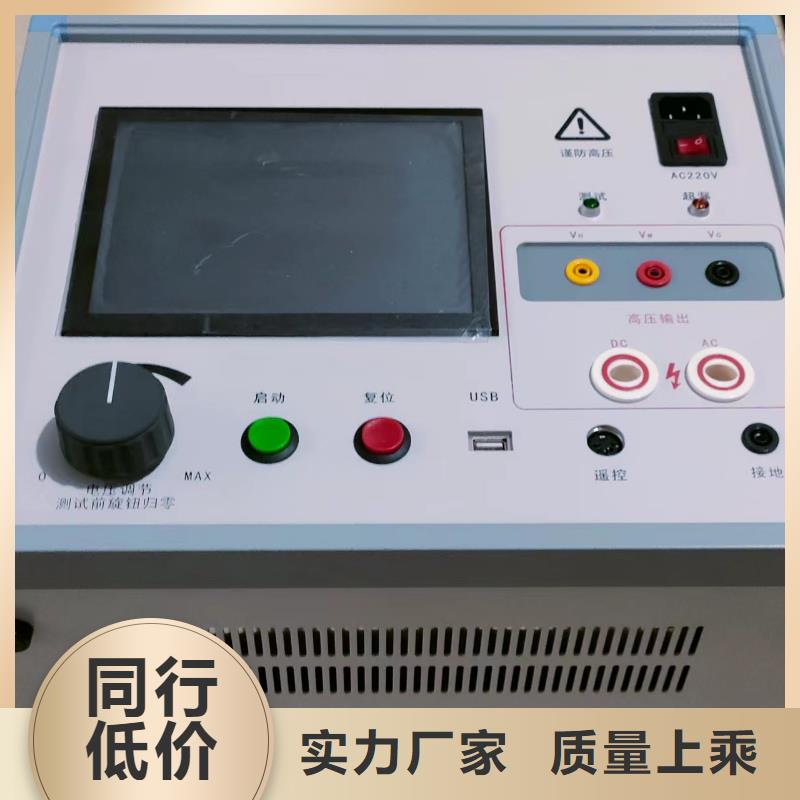

海南灭磁过电压测试仪性能特点1.仪器主机采用高强度铝合金机箱，分体式结构设计，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点。2.周到的设计：仪器设计有高压输出开关，置于OUT后硬件电路才可接入高压输出电路，可有效避免因误操作导致输出高压，而对试验人员造成伤害的隐患，仪器一旦有高压输出会发出声光报警示，对现场仪器使用人员有良好的提示作用。3.全中文简体液晶显示，人机界面良好，操作简单直观，仪器主机内置32位高速处理器，具有强大的数据处理能力。4.仪器主机可直接输出直流高压用于测试氧化锌避雷器及无间隙三相过电压保护器直流特性，通过外接高压试验变压器用于交流耐受电压试验和有串联间隙的过电压保护器工频放电电压试验，一套仪器即可完成10kV电压级电气设备常用的交直流耐压试验项目。5.测试过程全自动，根据被试品试验项目类型选定设置好试验参数，仪器自动进行试验电压升降和电流的自动采样，交流耐压自动计时，串联间隙过电压保护器交流动作电压自动测试三次，氧化锌避雷器及无间隙过电压保护器的直流1mA参考电压全过程自动试验。6.对工频耐压试验，仪器具有良好的试品击穿瞬间后级电源保护功能，内置高频尖脉冲抑制器防止损坏仪器测量电路，并根据试品类型自动调整升压速度、同步测取施加电压、泄露电流的真有效值。7.仪器内部程序根据各类设备交接和性试验要求的耐受电压值，选定后自动进行测试并同步计时1min终止试验，带有面板式微型打印机，及时打印出被试品类型、耐压试验参数及耐受时间。

海南灭磁过电压测试仪电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流峰值为0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA时相对应的电压峰值或有效值，并能自动绘制出消谐器伏安特性曲线图。二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动测量伏安特性，并能自动绘制出消谐器伏安特性曲线图。2、彩色LED触摸式显示屏，中文提示界面。4、试验数据自动打印。5、测量为电压峰值、有效值双卡显示。6、仪器轻巧、便捷适用于现场使用。7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六档常用电流指示精度等级，覆盖全部常用消谐器电流指标。 避雷器阀片直流参数测试仪 避雷器直流参数测试仪 避雷器阀片参数测试仪 避雷器直流测试仪 发电机灭磁过压保护测试装置 灭磁过电压保护器交直流参数测试仪 过压灭磁保护器特性测试仪 工频过电压保护试验装置 励磁系统小电流测试装置 励磁系统开环小电流测试仪 励磁小电流测试仪

海南灭磁过电压测试仪过电压试验接线图3、通过触控方式在LCD屏上，选择“过电压”按钮，退出耐压试验程序，进入过电压测试程序。弹出窗口中根据需要将漏电流报警门限值选定300mA、450mA或600mA。4、针对灭磁以及过电压设计的电压值，仪器设计了三个测试电阻，根据测试需要选择性投切。Vh与Vm之间电阻默认10K，需要投切时（测试波形不好）先投R1若启动后达不到理想效果，可再次投切R2再启动观察，正常测试用不到投切电阻。投切R1后为5K，投切R2后电阻为3.3K。Vh与Vm间可根据测试需求可外接可调电阻，注意操作！图八、投切原理图5、按下设置听见继电器动作后，按下面板的启动按钮，缓慢调整电压调节旋钮。观察LCD屏幕上电压曲线和电压值，直至屏幕出现如下波形，触摸屏上按下图像“保存”按钮。调节电压旋钮至 点，按下仪器面板复位按钮。图九 测试波形6、断开测试装置电源、恢复接线，结束试验。再次警告！测试开始前，必须确保测试装置可靠接地，必须确保电压调节旋钮处于“0”位置；测试启动后，不允许触摸被测样品；随机赠送鳄鱼夹为普通鳄鱼夹，测试启动后禁止直接用手操作！单位名称：青岛天正华意电气设备有限公司税 ???号：91370283575788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：0532-88312771 18669895723 无间隙过电压保护器测试仪 过电压保护器氧化锌避雷器综合测试仪 工频放电电压测试仪 过电压保护仪测试仪 过压保护器测试装置 组合式过压保护器测试仪 带间隙过电压保护器测试仪 三相带间隙过电压保护器测试仪 灭磁过电压测试仪

海南灭磁过电压测试仪测试仪由电压调压电路、高压升压电路，漏电流设定及检测电路，电压、电流测量电路，保护电路及电压波形的彩色图形显示等部分组成。仪器内部含有用于过电压测试的配接电阻，在测试中可以使用可分组设定的内部电阻器，也用可外部接入电阻进行过电压灭磁试验。图二、原理图三、警告事项：灭磁过电压测试仪为大功率高压输出设备，不正确的使用可能会使仪器受损，严重时会危及人身，使用中请一定要遵守本规定。1）操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！连接和拆卸被试品时一定要在关机或复位状态和电压输出为“0”时。2）采用标准的电源插座（采用单相250V/10A三极标准电源插座，其接地极必须与地线连接！），需将接地端良好接地。3）打开电源开关前要将“电压输出旋钮”调到“0”。4）供电电源为220V、50Hz工频电源。5）测试中和有高压输出时，不得接触被试品。6）使用环境要求：勿在腐蚀性环境中使用本产品（不要在含有腐蚀性液体和气体的地方使用本产品，否则会对本产品造成损害）。勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，以免造成危险）。勿在严重粉尘环境下操作本产品（本仪器内有大功率发热器件，高压可能会有打火放点现象，大量粉尘会有危险）。四、技术指标：输出电压 AC:0---5000VDC:0----5000V输出功率：1200W/1500W（变压器功率可选）电压精度：2%电流精度：2%漏电流范围：AC:0—30—100mA（5000V）AC:0—30—450Ma (3500V)DC:0—30mA（5000V）灭磁过电压范围：AC:0—3500V波形显示：8吋彩色LCD显示屏定时范围：基本1—180秒，（也可任意时间定制）操 作： 设置时间、交直流测试、限流值，触摸屏操作。波形数据存储：USB盘（不小于8g）外形尺寸：380宽*320高*260深重 量：约 18kg供电电源：AC220V（±10%），50Hz五、应用范围：励磁系统介电性能试验非线性电阻漏电试验灭磁过电压保护特性试验通用交直流耐压试验

海南灭磁过电压测试仪测试的显示屏幕为8吋LCD彩色屏，外表附有电阻触控屏。若有因颠簸造成触控不，可以在USB口插入随机附赠的鼠标自行修正。在桌面左上角的“我的设备”图标上双击鼠标左键，依次鼠标左键双击“控制面板”-“笔针”。在笔针属性对话框中选择“校准”选项卡，单击“再校准“命令按钮。用笔尖(或其它坚硬带尖物体)准确点击触摸屏提示的笔针位置，依次校准完中心和周边4个角后确定退出校准程序。重启测试装置器后，触摸屏鼠标位置会恢复到正确位置。图四、电压测试界面电压测试界面左上方有测试类型选取，在做微小漏电流试验时可以选择DC 30mA档；做交流试验时可以选择AC 100 mA档；界面中部有漏电流报警限值设置，可以通过上下的加减按钮进行1毫安级的微调，也可以通过下方的控制条的随意拖动实现大范围调节。旁边有定时调节设置，通过下拉列表框可以将定时时间设定在5-180秒范围内，每个定时档位为5秒，当定时成功并启动测试后，若测试时间达到定时时间，测试装置自动复位，切断输出电压。右侧设置按钮，将把测试类型选取、漏电流限值和定时值下发至执行机构【每次按下面板启动按钮之前，请点击设置命令，以便使测试条件生效】。界面正下方为电压、电流、漏电流预置值和定时时间构成。左下方为“过电压”、“清空”和“退出”命令按钮。点过电压退出当前程序，进入过电压测试程序；点清空后，屏幕上保留的电压电流和定时值会归零；点退出结束当前程序回到桌面或NandFlash目录。界面右侧显示测试装置运行状态，绿灯亮起表示正在测试，红灯亮起表示停止测试，绿灯亮起时面板上的测试指示灯同步点亮；界面右下方显示测试类型。

海南灭磁过电压测试仪感谢客户购置和使用青岛天正华意电气设备有限公司的产品，为保证用户的人身和被测设备、正确的使用本公司产品，敬请用户在操作之前详细阅读本产品说明书的全部内容。 本说明书仅适用于TH-GII型灭磁过电压测试装置。说明书中包含了使用须知、工作原理、技术指标和产品的使用操作方法等一系列内容。在编写过程中我们尽力做到内容的性和准确性，如果用户在使用过程中有疑问，或者发现有不足或错误之处，欢迎直接联系本公司。 二、使用须知 灭磁过电压测试装置为大功率高压输出设备，不正确的使用可能会使仪器受损，严重时会危及人身，使用中请严格遵守本规定。 1）操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫，以防高压电击造成生命危险！在连接和拆卸被试品时一定要在关机且复位状态电压输出为“0”时。 2）仪器必须可靠接地！测试时仪器接地端与被测物体可靠连接，严禁开路！ 3）切勿将输出地与交流电源线短路，造成仪器外壳带电；切勿将高压输出端子与地线短路，以免发生意外！ 4）测试灯或超漏报警灯若有损坏，必须及时更换。检查故障时必须关掉测试装置电源。仪器空载时显示有微小漏电流属正常现象。 5）采用标准的电源插座（采用单相250V/10A三极标准电源插座，其接地极必须与地线连接！），需将接地端良好接地。 6）打开电源开关前要将“电压输出旋钮”调到“0”。 7）供电电源为220V、50Hz工频电源。 8）测试中和有高压输出时，不得接触被试品。 9）使用环境要求：勿在腐蚀性环境中使用本产品（不要在含有腐蚀性液体和气体的地方使用本产品，否则会对本产品造成损害）。勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，以免造成危险）。勿在严重粉尘环境下操作本产品（本仪器内有大功率发热器件，高压可能会有打火放点现象，大量粉尘会有危险）。 注意事项：操作时必须带好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！电源线必须用有可靠接地的三芯线！只有在测试灯熄灭，无高压输出状态时，才能进行被试品链接或拆卸操作！

海南灭磁过电压测试仪仪器现场接线及使用a交流耐压试验接线适用于干式与油浸式变压器、电抗器、断路器、电压/电流互感器、套管、支柱绝缘子等交流耐压试验。图2试品交流耐压试验接线图b有串联间隙过电压保护器交流耐压试验接线（以A相-地接线为例）注意：试验前应将过电压保护器所有接线拆除，保持A、B、C三相及地线均为悬空状态！！图3有串联间隙过电压保护器试验接线图b无串联间隙过电压保护器及氧化锌避雷器直流1mA参考电压试验接线（以A相-地接线为例）注意：试验前应将过电压保护器所有接线拆除，保持A、B、C三相及地线均为悬空状态！！图4无串联间隙过电压保护器试验接线图4.2.1 开关机将电源开关打至“ON”状态，仪器显示屏上显示开机画面（如图5），将电源开关打至“OFF”状态，仪器关闭。欢迎使用过电压保护器测试仪图5开机4.2.2 测量功能选择页面开机画面后仪器进入“功能选择”页面（如图6），有五个菜单选项： 个菜单项为“有间隙TBP”测量功能，用于有间隙过压保护器的工频放电电压试验。
