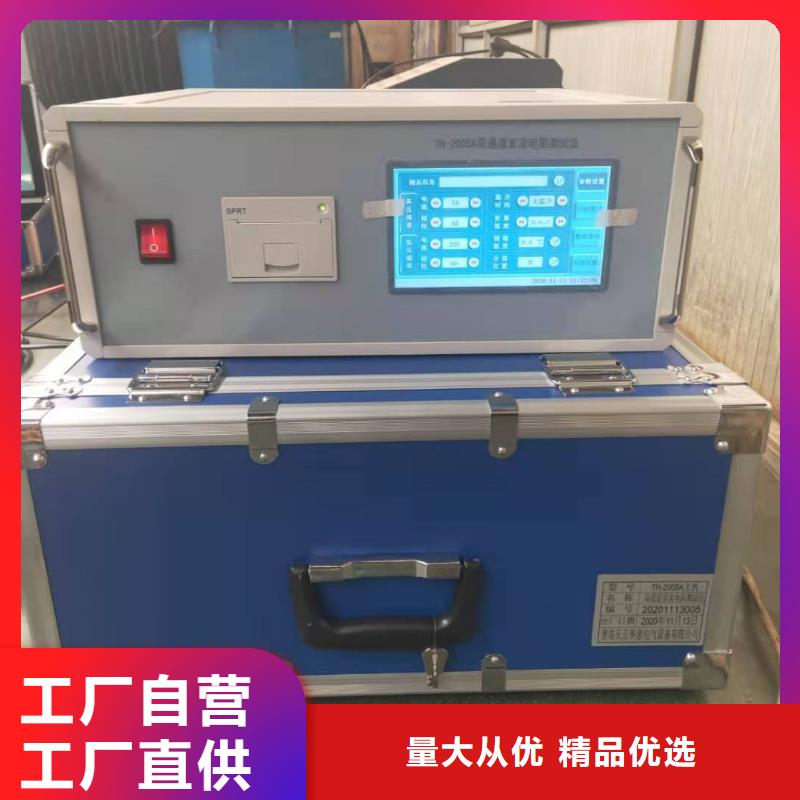

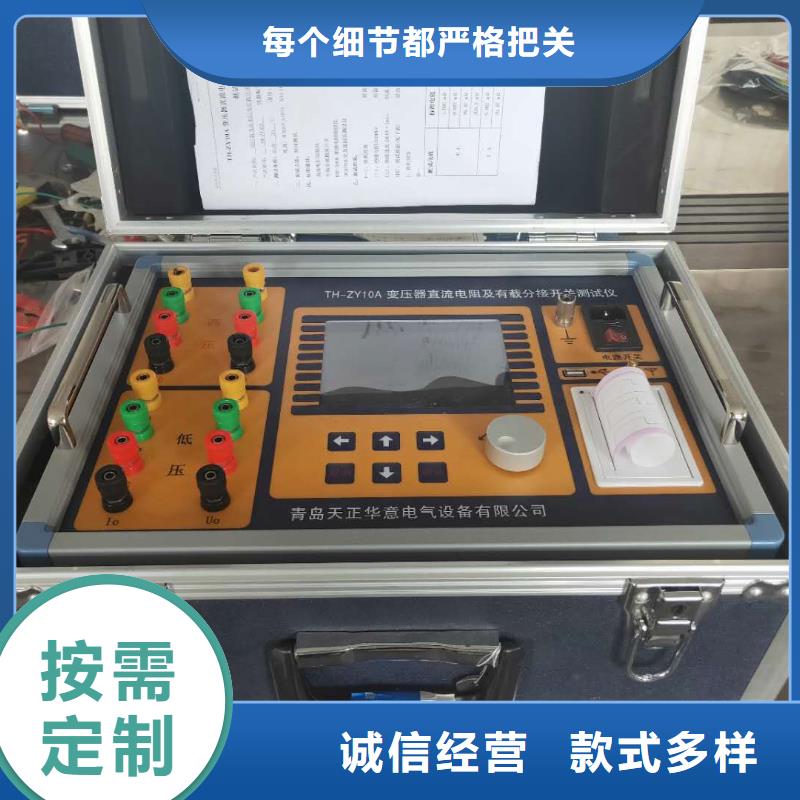

三通道直流电阻测试仪

三通道直流电阻测试仪海南 <海南>天正华意电气设备有限公司

海南直流电阻测试仪当三相阻值测试完毕后，仪器自动计算出三相不平衡率（见图二十五）。测试该相绕组时温度值图二十五?继续测试：仪器将删除数据，重新进行测量。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。按“取消”键，返回上一屏。5.5.5无线测温模块将温度探头和胶棒天线与无线测温模块连接好，按下无线测温模块开关机键，2秒钟模块开机（运行灯闪烁提示已开机）。将温度探头插入试品内部，无线测温模块即可将实时采集到的温度上传至主机。如电源灯闪烁，指示电源欠电，请及时充电。不用时长按开关机键2秒钟，运行灯熄灭，提示已关机。5.6 存储查询在“主菜单”屏下选中“存储查询”选项，按“确认”键进入“存储查询选择”屏（见图二十六）。图二十六5.6.1有载存储查询在“存储查询选择”屏下选中“有载存储查询”选项，按“确认”键进入“有载存储查询”屏（见图二十七）。如果没有存储数据，会提示“无存储记录!!”图二十七屏幕上部和中部显示存储的数据信息，屏幕底部显示存储的查询索引：存储001/020：001表示当前查询的存储数据的位置，即第几条存储记录，其中001表示 的存储记录。020表示共存储了多少条测试记录。在此界面按“确认”键进入该条记录的“波形数据”屏，见图二十八。图二十八?波形分析：参见4.5.2.1.2 波形分析。?转存优盘：将当前查询的存储数据转存到外接优盘，BMP图形格式。?波形打印：将当前查询的存储数据进行打印。5.6.2直阻存储查询在“存储查询选择”屏下选中“直阻测试查询”选项，按“确认”键进入“直阻测试查询”屏（见图二十九）。如果没有存储数据，会提示“无存储记录!!”图二十九屏幕上部和中部显示存储的数据信息，屏幕底部显示存储的查询索引：存储001/020：001表示当前查询的存储数据的位置，即第几条存储记录，其中001表示 的存储记录。020表示共存储了多少条测试记录。在有存储数据的情况下，在“存储查询”屏下按“左右”键进行不同存储信息的查询，按“确认”键弹出功能菜单，可进行“存储打印”、“转存优盘”操作。?存储打印：将当前查询的存储数据进行打印。?

海南直流电阻测试仪上图中，图三、图四、图五分别为测量低压Rac、Rba、Rcb的接线方法。2、开机、测试、打印开机后屏幕显示初始界面，如下图：◆选择电流：按循环键光标可在选择设置、查询数据、选择电流之间循环移动。将光标移至选择电流后，按选择键可滚动显示不同的待选测试电流值（自动、10A、5A、1A、200mA、40mA、＜5mA）。◆测试：选定测试电流后，按确认键可启动测量。启动测量后屏幕显示“正在充电”。稍后显示“正在测试…”。几秒后，就会显示所测阻值，如下图。其中，R为实测电阻，Rt为折算电阻。测试结果稳定后，仪器自动保存测试数据。（折算温度请参考本说明书：六、3 温度设置，如果不进行温度设置，则默认为上一次设定值）。当选择自动测试时，仪器会根据试品情况自动选择合适的电流进行测试。◆打印：显示测试结果后，长按选择键可打印测试结果。◆结束测试：测试完毕后，按复位键，仪器停止输出电流，屏幕恢复初始状态，放电报警声响起。等放电报警声结束后，方可重新接线进行下次测量，或关断电源后拆下测试线与电源线结束测量。（注意：应先按复位键，等待放电报警声音结束以后，再断电拆线，否则将有可能导致人员触电。）3、温度设置：按循环键，将光标移至选择设置，如下图：此时按选择键，滚动显示不同的待选项（温度、时间、参数、导出）。选定温度后，按确认键，进入温度设置界面，如下图：通过循环键，将光标在当前温度、折算温度、材质选择、存储几个选项中滚动。通过确认键（上调）和选择键（下调）来改变当前值。根据需要设置当前温度和折算温度，选择好材质，通过循环键将光标移动到存储，按确认键保存设置，并返回至初始界面。4、时间设置在开机界面中，按循环键将光标移动到选择设置，如下图：此时，按选择键，将当前选项切换至时间，按确认键可进入时钟修改界面，如下图：在上图中，按循环键可将光标在各个日期数据之间移动，按选择键减小数据，按确认键增加数据，按复位键保存并退出至初始界面。5、数据查询在开机状态下，按循环键将光标移动到查询数据菜单，然后按确认键进入数据查询数据界面。此时，按循环键上翻记录，按确认键下翻记录，按选择键打印当前数据，按复位退出查询界面。6、数据导出插上U盘，按循环键将光标移动到选择设置，按选择键，将当前选项切换至导出。按确认键，仪器中存储的测试结果将导出至U盘。U盘中会出现一个“直阻.TXT”的文件，在电脑上打开该文件，显示内容如下：七、仪器自检如果用户使用过程中，怀疑仪器故障，或怀疑测试结果不准确，可以用随仪器配备的标准电阻进行仪器自检。标准电阻如下图：将标准电阻接至仪器的接线柱上，如下图：按照正常测试步骤测试标准电阻的阻值，测试结果若与标准电阻上标明的阻值相符，说明仪器状态正常，可以继续使用。八、电池充电说明当仪器长时间不用或直流供电使用一段时间后，都会造成电量不足，需要对仪器电池进行充电。充电时插上配套充电器，此时充电器上指示灯变为红灯，开始对仪器电池进行充电。当充电指示灯变为绿灯时说明电池充电完成，这时可以拔掉充电器。

海南直流电阻测试仪“试验编号”、“测试绕组”、“分接位”、“灵敏度”、“测试电流”、“测试项目”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键或转动“飞梭”选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，按“确认”键跳转到“开始测试”选项；当菜单选项所属功能参数被选中时，按“上下”键或转动“飞梭”修改参数，按“确认”键或“取消”键返回菜单选项；当“开始测试”选项被选中时，按“确认”键开始按当前设置的参数进行测试，按“取消”键返回菜单选项。试验编号：设置本次试验的编号。测试绕组：设置测试有载分接开关时是否带绕组，分为有绕组和无绕组。分 接 位：设置被测有载分接开关的实际分接位，便于生成测试报告。按“上”键或“向右”转动“飞梭”，分接位号由低到高依次变化，如此时是“01－02”，按“上”键或“向右”转动“飞梭”一次变为“02－03”，如此时是“02－01”，按“上”键或“向右”转动“飞梭”一次变为“01－02”，依此类推；按“下”键或“向左”转动“飞梭”则相反。灵 敏 度：设置被测有载分接开关动作时的触发灵敏度，灵敏度越高仪器越容易被触发，灵敏度越低，仪器越难被触发，默认90；如果测试时还没启动有载分接开关，仪器就显示了波形，则为灵敏度太高，需要降低灵敏度，如果有载分接开关已经动作完毕，仪器还没有触发，则为灵敏度太低，需要提高灵敏度，一般情况下默认值即可。测试电流：设置测试有载分接开关时的测试电流，一般根据电流档的测量范围选择合适的测试电流。测试项目：设置不同的测试方式，分为动态参数和静态参数；动态参数指测试有载分接开关的过渡波形、过渡电阻、过渡时间等参数，静态参数指测试有载分接开关的静态回路电阻。5.4.2有载动态参数测试在完成参数设置后开始进行测试，选择“动态参数”测试时，进入“准备触发”屏，见图四，时时刷新有载分接开关三相回路电阻值，此时按“左右”键可选择对“分接位”或“灵敏度”进行修改，其中“分接位”随测试自动变化，按“上下”键或转动“飞梭”进行所选参数修改，按“确认”键进入“等待触发”屏，见图五，按“取消”键停止测试返回上一屏。图四

海南直流电阻测试仪 变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好引出线是否有断裂，多股导线并绕是否有断股等情况。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能，可靠。仪器测试精度高，操作简便，可实现变压器直流电阻的快速测量。二、措施1、使用本仪器前一定要认真阅读本手册。2、本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所使用。3、避免剧烈振动。4、对仪器的维修、维护和调整应由专业人员进行。5、测试完毕后一定要先按复位键，等放电报警声响结束后方可关闭电源，再拆除测试线。6、测试过程中，禁止移动测试夹和关断供电线路。三、功能特点1、整机由高速单片机控制，自动化程度高，操作简便。2、交/直流两种工作方式，现场有无市电均可使用。3、采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择测试电流。4、保护功能完善，性能更可靠。 5、具有放电声响报警，放电指示清晰，减少误操作。6、响应速度快，测量数据稳定，测试过程中自动刷新数据。7、智能化功率管理技术，有效减轻仪器内部发热，节约能源。8、不掉电时钟及不掉电存储器，可 保存数据。9、热敏打印机，高速、静音。四、技术指标1、输出电流：自动、10A、 5A、1A、200mA、40mA、<5mA2、分辨率：0.1μΩ3、量程：100Ω～100KΩ （<5mA档）1Ω～250Ω （40mA档）100mΩ～50Ω (200mA档)5mΩ～10Ω (1A档)1mΩ～2Ω (5A档)0～1Ω （10A档）0～100KΩ （自动档）4、准确度： 0.2%5、工作温度：-10～40℃6、工作湿度：<80%RH，不结露

海南直流电阻测试仪绕组的直流电阻测量是变压器的例行试验之一，其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等，以保证变压器的运行。本公司开发生产的系列变压器直流电阻测试仪采用32位ARM内核作为处理的核心，对整机进行控制，自动完成自校、稳流判断、数据处理、阻值显示等功能，可测量各种类型变压器和互感器的直流电阻。极大的方便了工作人员的使用。二、措施1、使用本仪器前一定要认真阅读本手册。2、仪器的操作者应具备一般电气设备或仪器的使用常识。3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、 阳光直射等场所使用。4、仪表应避免剧烈振动。5、对仪器的维修、护理和调整应由专业人员进行。6、测试完毕后先关闭电源，再拆除测试线。7、测量无载调压变压器，一定要等放电指示停止后，切换档位。8、在测试过程中，禁止移动测试夹和供电线路。三、性能特点及技术指标1.输出电流及量程：输出电流：0-40A量程0.1m-20K。电流 量程 电流 量程40A 0.1m-0.5 2A 500m-1020A 0.5m-1 0.5A 5-4010A 1m-2 20mA 20-1K注：超出以上量程请用自动测试功能。2.测试精度: 0.2% 分辨度： 0.1。3.仪器采用65K真彩色液晶显示，中文菜单提示，操作方便。4.具有大容量存储功能，可存储2000条测试记录，5.工作电源： AC220V±10﹪　6.工作温度：﹣10℃～40℃。　　7.工作湿度：环境湿度＜80%RH 。 　 8.仪器重量：6㎏。四、系统介绍1.AC220 电源插座，自带开关及保险仓　　2.接地柱：　地线接线端子3.I+ I-：输出电流端子4.V+　 V-：采样电压端子5.“▲”、“▼”、“”、“”选择按键，“”复用“保存”功能。 6.确认键：确认当前选择，在测试状态下，按确认键打印数据。7.取消键：按下此键，菜单返回上一级。8.复位键：测试完毕或中断工作，按下此键仪器回到初始状态。五、测试与操作方法1.将随机配备的专用测试线取出，其中红、黑两把测试钳分别夹到被测试品的两个采样端，并用力摩擦接触点，测试线的另一端与仪器的接线端子对应接好。（注意红、黑颜色对应，且粗线接电流端子，细线接电压端子）

海南直流电阻测试仪变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，我公司利用自身技术优势研制了TH-3320A变压器直流电阻测试仪。该仪器是集三相测试（Yn，Y，△）和消磁功能于一体的新一代快速测试仪，是测量大型电力变压器直流电阻的理想设备。屏幕采用大屏幕高分辨率液晶显示屏，方便现场使用，具有中文菜单提示功能，操作简便直观，一次接线完成所有直阻测试项目，测试速度快，准确度高，量程宽。2 性能特点 2.1 对于星型接法且具有中性点引出线的绕组测试，仪器可以采取三相同时测量的方式测试A0、B0、C0相的电阻，节省测试时间。且先测试A0相的数据，再三相同时测试，解决了三相同时测试时中性点引出线电阻不能测试的问题，使测试数据更接近单相测试值。2.2 对于Y型和△型的绕组测试，仪器可进行三相自动测试，并折算出三相不平衡率。2.3 仪器具有消磁功能，减小大电流测试时变压器剩磁大的危害。2.4 仪器具有反电动势保护、断线保护、断电保护等多种保护功能。2.5 仪器测量范围宽， 可达200Ω，精度高。2.6 不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据200条；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。2.7 热敏打印机打印功能，快速、无声。2.8 体积小、重量轻，方便携带使用。

海南直流电阻测试仪绕组的直流电阻测量是变压器的例行试验之一，其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等，以保证变压器的运行。本公司开发生产的系列变压器直流电阻测试仪采用32位ARM内核作为处理的核心，对整机进行控制，自动完成自校、稳流判断、数据处理、阻值显示等功能，可测量各种类型变压器和互感器的直流电阻。极大的方便了工作人员的使用。二、措施1、使用本仪器前一定要认真阅读本手册。2、仪器的操作者应具备一般电气设备或仪器的使用常识。3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、 阳光直射等场所使用。4、仪表应避免剧烈振动。5、对仪器的维修、护理和调整应由专业人员进行。6、测试完毕后先关闭电源，再拆除测试线。7、测量无载调压变压器，一定要等放电指示停止后，切换档位。8、在测试过程中，禁止移动测试夹和供电线路。三、性能特点及技术指标1.输出电流及量程：输出电流：0-40A量程0.1m-20K。电流 量程 电流 量程40A 0.1m-0.5 2A 500m-1020A 0.5m-1 0.5A 5-4010A 1m-2 20mA 20-1K注：超出以上量程请用自动测试功能。2.测试精度: 0.2% 分辨度： 0.1。3.仪器采用65K真彩色液晶显示，中文菜单提示，操作方便。4.具有大容量存储功能，可存储2000条测试记录，5.工作电源： AC220V±10﹪　6.工作温度：﹣10℃～40℃。　　7.工作湿度：环境湿度＜80%RH 。 　 8.仪器重量：6㎏。四、系统介绍1.AC220 电源插座，自带开关及保险仓　　2.接地柱：　地线接线端子3.I+ I-：输出电流端子4.V+　 V-：采样电压端子5.“▲”、“▼”、“”、“”选择按键，“”复用“保存”功能。 6.确认键：确认当前选择，在测试状态下，按确认键打印数据。7.取消键：按下此键，菜单返回上一级。8.复位键：测试完毕或中断工作，按下此键仪器回到初始状态。五、测试与操作方法1.将随机配备的专用测试线取出，其中红、黑两把测试钳分别夹到被测试品的两个采样端，并用力摩擦接触点，测试线的另一端与仪器的接线端子对应接好。（注意红、黑颜色对应，且粗线接电流端子，细线接电压端子）

海南直流电阻测试仪直阻测试5.5.1直阻参数设置在“主菜单”屏下选中“直阻测试”项后，按“确认”键进入“直阻测试参数设置”屏（见图十六）。图十六“试验编号”、“测试绕组”、“分接位置”、“测试相别”、“绕组材料”、“测试温度”、“折算温度”、 “测试电流”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键或转动“飞梭”选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，按“确认”键跳转到“开始测试”选项；当菜单选项所属功能参数被选中时，按“上下”键或转动“飞梭”修改参数，按“确认”键或“取消”键返回菜单选项；当“开始测试”选项被选中时，按“确认”键开始按当前设置的参数进行测试，按“取消”键返回菜单选项。试验编号：设置本次试验的试验编号。测试绕组：选择需要测试的试品绕组，可选高、中、低压，分接位置：设置试品当前分接位置，分接位数值从1到40可选。测试相别：选择测试试品的单独一相阻值或三相阻值，绕组可选“AO”、“BO”、“CO”、“AB”、“BC”、“CA”、“三相Yn”(“三相Yn”是指变压器星型接法带中性点引出线绕组的三相测试)； 绕组材料：可选铜、铝，绕组材料关系到电阻折算值所用的折算系数。测试温度：设置所测试品的当前油温，油温数值从-99℃～+99℃。本装置可通过外部无线测温探头实时监测试品内部油温，也可手动设定温度值。当外部无线测温探头连接时无法手动设定，需关闭探头，才能手动设定。折算温度：设置在当前油温下测得的电阻值需要折算的温度值，折算温度数值从0℃～+255℃，此数值关系电阻折算值。
