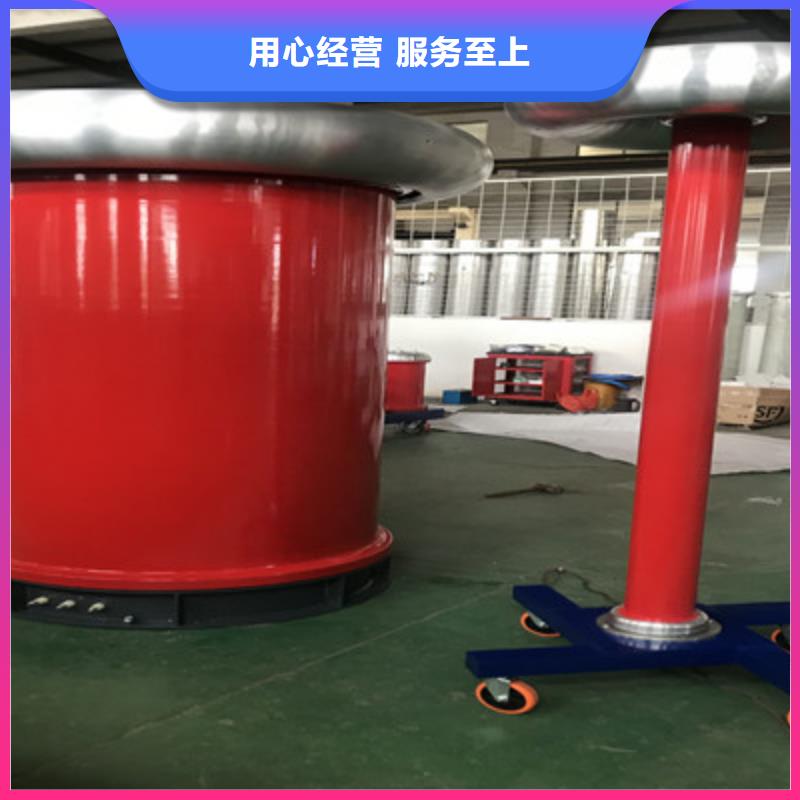

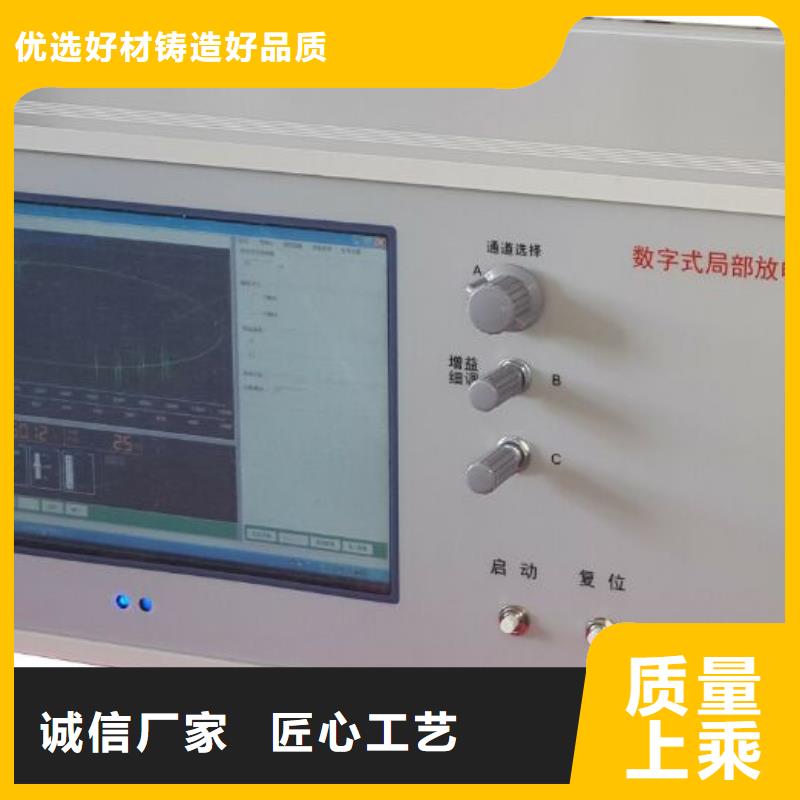

海南工频高压局放试验装置局放工频耐压试验装置技术方案青岛天正华意电气设备有限公司目 录一、设备适用范围方案编写说明 使用条件遵循技术标准设备组成总体技术要求、系统各单元技术要求、参数计算和选择出厂试验及验收 - 10 --5kVA/50kV无局放SF6工频耐压试验装置一、设备适用范围本套设备主要用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压、局部放电及其他科学试验研究。以下配置图片供参考数显控制箱＋模拟式局放仪二、方案编写说明本方案采用充气式无局放试验变压器做为高压电源，经过隔离滤波装置，取得较为纯净的高压电源，然后经无局放耦合电容器取得高压电路中的脉冲信号经局放仪检测被试品的局放量。三、使用条件海拔高度： ≤3000m环境温度：－15℃～＋40℃日温差： ≤25℃空气相对湿度： ≤90％（20℃）耐地震能力: ≤8级地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2电源电压的波形为实际正弦波波形畸变率＜3％设有一可靠接地点接地电阻＜0.5Ω安装地点:户内四、遵循技术标准JB/T9641 试验变压器GB10229 电抗器GB1094.1～GB1094.5电力变压器 GB/T.311.1 高压输变电设备的绝缘与配合GB/T16927.1高电压试验技术部分 一般试验要求GB/T16927.2 高电压试验技术第二部分测量系统GB7328 变压器和电抗器的声级测量GB/7354 局部放电测量GB/T509电力变压器试验导则GB2536变压器油JB/T563 耦合电容器及电容分压器订货技术条件JB/T8169 耦合电容器及电容分压器GB4208外壳防护等级GB/T191 包装储运图示标志DL/T 848.2高压试验装置通用技术条件 第2部分：工频高压试验装置DL/T 848.3 高压试验装置通用技术条件 第3部分：无局放试验变压器GB5273 变压器、高压电器和套管的接线端子GB/T11920 电站电气部分集中控制装置通用技术条件IEC60-1 高电压试验技术DL/T 846.1 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统

海南工频高压局放试验装置 各项参数的含义和作用如下：?电压倍率、电流倍率正常为1（直接测量），当外接电压互感器、电流互感器时，设置成对应的电压比和电流比，。?高额定电压：指被试变压器高压侧的额定电压值，用于区别不同输入电压等级的变压器； ?低额定电压：指被试变压器低压侧的额定电压值，用于区别不同输出电压等级的变压器； ?当前温度：输入当前的被测变压器的本体温度（可通过红外测温仪测出），用于对测试结果做温度校正，仪器自动将变压器短路试验的数据包括阻抗电压和短路损耗，换算到75℃下的值。4．在选中‘三线空载’项目时进入三线空载测量屏，如图五所示：屏幕显示出空载试验各相的实际电压、电流、功率以及平均电压、空载电流、空载损耗，待数据稳定时按确定键将数据锁定（屏中会提示“锁定”，按→键打印）。图五 特性三相空载屏5．在选中‘三线负载’项目时进入三线负载测量屏，如图六所示：屏幕显示出短路试验各相的实际电压、电流、功率以及平均电流、阻抗电压、负载损耗、校正到75℃下的负载损耗；数据稳定时按确定键将数据锁定（屏中会提示“锁定”，按→键打印）。图六 特性三相负载屏6．在选中‘单相空载’项目时进入单相空载测量屏，如图七所示：屏幕显示出单相空载试验的实际电压、电流、空载损耗，待数据稳定时按确定键将数据锁定（屏中会提示“锁定”，按→键打印）。

<海南>天正华意电气设备有限公司

海南工频高压局放试验装置 局部放电的表征参数局部放电是比较复杂的物理现象，必须通过多种表征参数才能的描绘其状态，同时局部放电对绝缘破坏的机理也是很复杂的，也需要通过不同的参数来评定它对绝缘的损害，目前我们只关心两个基本参数。1视在放电电荷——在绝缘体中发生局部放电时，绝缘体上施加电压的两端出现的脉动电荷称之为视在放电电荷，单位用皮库（pc）表示，通常以稳定出现的视在放电电荷作为该试品的放电量。2放电重复率——在测量时间内每秒中出现的放电次数的平均值称为放电重复率，单位为次/秒，放电重复率越高，对绝缘的损害越大。第二章局放测试的试验系统接线。在了解了局部放电的基本理论之后，在本章我们的重点转向实际操作，我们先介绍局部放电测试中常用的三种接法，随后我们再介绍整个系统的接线电路，我们再分别介绍几种典型的试品的试验线路。

<海南>天正华意电气设备有限公司 屯昌县工频高压局放试验成套装置品质放心

海南工频高压局放试验装置中高频工业设备的干扰图形。（图5—13）波形特点：连续发生，仅出现在电源波形的半周内。原因：感应加热装置和频率接近检测频率的超声波发生器等。（11）铁芯磁饱和谐波的干扰图形波形特点：较低频率的谐波振荡，出现在两个半周上，幅值随试验电压升高而增大，不加电压时消失，有重现性。原因：试验系统各种铁芯设备（试验变压器、滤波电抗器、隔离变压器等）磁饱和产生的谐振。电极在电场方向机械移动的干扰图形。（图 5—15）波形特点：仅在试验电压的半周（正或负）上出现的与峰值对称的两个放电响应，幅值相等，而脉冲方向相反，起始电压时两个脉冲在峰值处靠得很近，电压升高时逐渐分开，并可能产生新的脉冲讯号对。原因：电极的部分（尤其是金属箔电极）在电场作用下运动。漏电痕迹和树枝放电波形特点：放电讯号波形与一般典型图象均不符合，波形不规则不确定。原因：玷污了的绝缘上漏电或绝缘局部过热而致的碳化痕迹或树枝通道。在放电测试中必须保证测试回路中其它元件（试验变压器、阻塞线圈、耦合电容器、电压表电阻等）均不放电，常用的办法是用与试品电容数量级相同的无放电电容或绝缘结构取代试品试验，看看有无放电。了解了各种放电类型的波形特征，来源以及识别干扰后就可按具体情况采取措施排除干扰和正确地进行放电测量了。

<海南>天正华意电气设备有限公司 屯昌县工频高压局放试验成套装置品质放心

海南工频高压局放试验装置 抗干扰措施和局部放电图谱简介对于局部放电实验我们怕的就是干扰，下面简单介绍一下实验中可能遇到的干扰以及抗干扰的方法：（一）测量的干扰分类干扰有来自电网的和来自空间的。按表现形式分又分为固定的和移动的。主要的干扰源有以下一些：①悬浮电位物体放电，通过对地杂散电容耦合②外部电晕③可控硅元件在邻近运行④继电器，接触器，辉光管等物品⑤接触不良⑥无线电干扰⑦荧光灯干扰⑧电动机干扰⑨中高频工业设备（二）抗干扰方法采用带调压器，隔离变压器和滤波器的控制电源设置屏蔽室，可只屏蔽试验回路部分可靠的单点接地，将试验回路系统设计成单点接地结构，接地电阻要小，接地点要与一般试验室的地网及电力网中线分开。采用高压滤波器用平衡法或桥式试验电路利用时间窗，使固定相位干扰处于亮窗之外采用较窄频带，或用频带躲开干扰大的频率范围在高压端加装高压屏蔽罩或半导体橡胶帽以防电晕干扰试验电路远离周围物体，尤其是悬浮的金属固体！（三）初做实验者对波形辨认还是有一定困难的，下面就简单介绍一 放电类型和干扰的初步辩认：1． 典型的内部气泡放电的波形特点：(图 5—01)A．放电主要显示在试验电压由零升到峰值的两个椭圆象限内。B．在起始电压Ui时，放电通常发生在峰值附近，试验电压超过Ui时，放电向零相位延伸。C．两个相反半周上放电次数和幅值大致相同（相差至3：1）。D．放电波形可辩。E．q与试验电压关系不大，但放电重复率n随试验电压上升而加大。F．局部放电起始电压Ui和熄灭电压Ue基本相等。G．放电量q与时间关系不大。H．如果放电量随试验电压上升而增大，并且放电波形变得模糊不可分辨，则往往是介质内含有多种大小气泡，或是介质表面放电。如果除了上述情况，而且放电幅值随加压时间而迅速增长（可达100倍或更多），则往往是绝缘液体中的气泡放电，典型例子是油浸纸电容器的放电。

<海南>天正华意电气设备有限公司
屯昌县工频高压局放试验成套装置品质放心

海南工频高压局放试验装置 校正脉冲发生器1、用途与适用范围JZF—10校正脉冲发生器是一个小型的价廉的电池供电的局部放电校正器，它体积小，重量轻，便于携带，同步方便，适合作为大量的现场测试和工厂产品测试的校正脉冲发生器。它可以以三种放电量的注入范围向试品两端注入频率为1.2KHz左右的校正脉冲。适合于国际电工委员会IEC—270所的任何一种试验电路2、主要规格及技术参数输出电荷量档位：5 PC、10 PC、20 PC 、50PC极性：正负交替重复频率：1.2KHz频率变化范围： ＞±100Hz脉冲上升沿时间：　100us注入电容：10PF 　电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50PC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V（三）、输入单元使用说明1、概述：输入单元是将放电试验回路中的放电信息检测出来的重要单元，亦称为检测阻抗，本输入单元能符合IEC270所的几种局部放电的检测方法（并联法、串联法、平衡法等）。本输入单元采用高频变压器的双调谐式输入回路，初次级均为LCR回路，其初级电感量在局放仪的放大器频带内与试验电路的等效电容相调谐。2、检测灵敏度及输入单元允许电流值：参照TH-2010多通道局部放电检测仪3、检测阻抗的选择：适当的选择输入单元可获得较佳的检测灵敏度，检测阻抗的选择原则是保证LCR检测回路的谐振频率F。落在所选择的放大器频带内。简单粗略的选择方法是：从输入单元初级电感两端上向主回路看过去所具有的电容量（通常为试品电容与耦合电容的串联值即试品电容与耦合电容的积除以它们的和），使其落在输入单元铭牌上所标调谐电容范围的中间值附近，这样选出的输入单元就是合适的输入单元。所谓调谐电容中间值是指两端电容值乘积的平方根，选择接近这个值的输入单元可得到的灵敏度。

海南工频高压局放试验装置局放工频耐压试验装置技术方案青岛天正华意电气设备有限公司目 录一、设备适用范围方案编写说明 使用条件遵循技术标准设备组成总体技术要求、系统各单元技术要求、参数计算和选择出厂试验及验收 - 10 --5kVA/50kV无局放SF6工频耐压试验装置一、设备适用范围本套设备主要用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压、局部放电及其他科学试验研究。以下配置图片供参考数显控制箱＋模拟式局放仪二、方案编写说明本方案采用充气式无局放试验变压器做为高压电源，经过隔离滤波装置，取得较为纯净的高压电源，然后经无局放耦合电容器取得高压电路中的脉冲信号经局放仪检测被试品的局放量。三、使用条件海拔高度： ≤3000m环境温度：－15℃～＋40℃日温差： ≤25℃空气相对湿度： ≤90％（20℃）耐地震能力: ≤8级地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2电源电压的波形为实际正弦波波形畸变率＜3％设有一可靠接地点接地电阻＜0.5Ω安装地点:户内四、遵循技术标准JB/T9641 试验变压器GB10229 电抗器GB1094.1～GB1094.5电力变压器 GB/T.311.1 高压输变电设备的绝缘与配合GB/T16927.1高电压试验技术部分 一般试验要求GB/T16927.2 高电压试验技术第二部分测量系统GB7328 变压器和电抗器的声级测量GB/7354 局部放电测量GB/T509电力变压器试验导则GB2536变压器油JB/T563 耦合电容器及电容分压器订货技术条件JB/T8169 耦合电容器及电容分压器GB4208外壳防护等级GB/T191 包装储运图示标志DL/T 848.2高压试验装置通用技术条件 第2部分：工频高压试验装置DL/T 848.3 高压试验装置通用技术条件 第3部分：无局放试验变压器GB5273 变压器、高压电器和套管的接线端子GB/T11920 电站电气部分集中控制装置通用技术条件IEC60-1 高电压试验技术DL/T 846.1 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统
