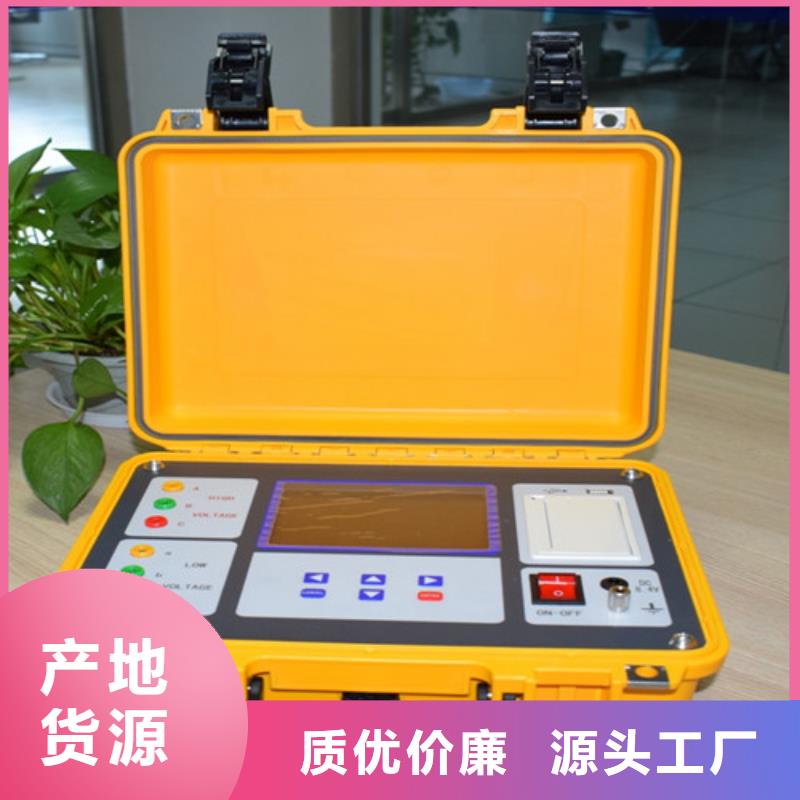

海南变压器变比测试仪目前变压器直流电阻测试及变压器变比组别测试是变压器停电检修的必测项目，要完成上述检测就需要分别配置变压器直流电阻测试仪及变压器变比组别测试仪，但上述两种仪器生产厂家较多，且功能操作及配线都不相同，而且每次试验时都需要携带两种仪器，由于两种仪器的功能不同，还需要进行两次测试准备工作及两次接线拆线，这样一来导致工作效率大大降低。变压器直流电阻变比测试仪解决了上述问题，一台仪器可进行两项测试：直阻测试和变比测试。屏幕采用大屏幕高分辨率液晶显示屏，方便现场使用，具有中文菜单提示功能，操作简便直观，一次完成三相直阻测试、三相变比测试，测试速度快，准确度高。2 性能特点 2.1 直阻变比测试功能：同时具有直阻测试和变比组别测试功能，一次接线，完成两种测试，简单方便。2.2 变比测试：具有全三相正弦逆变电源输出，输出电压自动调节，具有软启、软停功能，因此测试速度快、精度高。2.3 变比测试：三相变压器、单相变压器、PT、Z型变压器变比、组别、极性测试功能。2.4 变比测试：具有盲测功能，即在不知道高、低压联结方式时进行变比、组别测试。2.5 变比测试：CT变比极性测试功能。2.6 变比测试：单相测试时具有角差测试功能。2.7 变比测试：分接档位可测试到197档。2.8 变比测试：测试量程宽，可达10000。 2.9 变比测试：高低压反接保护功能。2.10 变比测试：输出短路保护功能。2.11直阻测试：对于星型接法且具有中性点引出线的绕组测试，仪器可以采取三相同时测量的方式测试A0、B0、C0相的电阻，节省测试时间。2.12直阻测试：对于Y型和△型的绕组测试，仪器可进行三相自动测试，并折算出三相不平衡率。2.13直阻测试：具有反电动势保护、断线保护、断电保护等多种保护功能。2.14直阻测试：测量范围宽，精度高。2.15不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据600条（直阻测试300条、变比测试300条），并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。2.16 热敏打印机打印功能，快速、无声。2.17体积小、重量轻，方便携带使用。

海南变压器变比测试仪液晶界面液晶显示界面主要有九屏，包括主菜单和八个子功能界面，下面分别加以详细介绍。1．主菜单界面主菜单如图三所示：图三、主菜单当开机后显示主菜单，如图三所示的主菜单界面。主菜单共有八个功能选项，包括：参数设置、三相变压比、三相匝数比、单相变压器、Z型变压器、备用选项2个、历史数据，通过↑、↓、←、→键进行选择，选中的项目文字为反白显示（图中选中项目为“参数设置”），按确定键进入相应功能界面；屏幕顶端一行显示状态参量，包括：程序版本号，日期时间等；屏幕下方一行为提示栏，为用户进行简单的操作提示，方便用户正确操作；同时显示出内部电池的电压幅值和剩余电量，以便操作人员随时观察仪器电池状态，当发现电池亏电时可及时充电。2．参数设置屏在选中‘参数设置’功能时首先进入参数设置屏，如图四所示。在参数设置屏中可见，需设置项目有：试品编号、额定变比、分接总数、等分接级、设置日期、设置时间等。显示屏下一行为提示行，提示操作人员如何进行操作，在图四界面下，按上下键移动光标，按【确定】键所选参数项颜色发生变化，按数字键输入所需的参数后按【确定】键设置参数生效，所选参数项颜色回复正常，设置完毕后就按【退出】键返回；各项参数的含义和作用如下：?试品编号：指被测变压器的编号，多可输入6位。?额定变比：指被测试变压器的额定档位的高压侧与低压侧的电压变比值?分接总数：指变压器分接开关总的档位数?等分接级：变压器每档调整的电压百分比。?设置日期：设置当前的日期。?设置时间：设置当前的时间。图四、参数设置屏3．三相变压比测试图五、三相变压比测试接线提示屏进行三相变压比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【回车】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相变压比”测试选项按【回车】键进入接线提示屏（如图五所示），屏中给出了详细的接线图，操作人员可按照图示进行接线。

海南变压器变比测试仪编号 说明试品编号 设置本次试验的试品编号。额定高压额定低压 设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。只有额定高、低电压值、分接间距、额定分接位输入正确后，测试结果才可以正确计算出当前分接档位值和误差值。分接 设置所测试品的分接间距和额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。联结组别 设置所测试品的联结方式和联结组别。当用户选择已知的联结方式后，仪器测量与显示按用户输入为准，当用户选择“未知”后，由仪器自动判断联结方式，如果高、低压侧的联结方式都选择“未知”时，测量结果不显示联结方式。对于联结组别，用户可按实际情况进行选择，如编号 说明联结组别 果联结组别未知，可选“自动”，由仪器自动判断联结组别，在“盲测功能”菜单里，联结组别固定为“自动”，不可改动。测量方式 选择不同的测量方式。三相变比：根据设定的高、低压联结方式和组别，三相同时测量变比。组别测试：只测量联结组别。三相AB、三相BC、三相CA：根据设定的高、低压联结方式和联结组别，只针对所选相进行变比测量。小提示：此功能方便只针对某一相进行测量、检测，节约时间。2 二级操作目录，对应一级操作目录的设置参数，通过“上下”键修改参数。小提示：光标在二级操作目录下，可按“确认”或“取消”键将光标快速跳转到一级操作目录。 3 对所选功能的解释说明。4 光标在此处时，按“确认”键启动测量。

海南变压器变比测试仪Z型测试“Z型测试”和“三相测试”设置、操作类似，具体操作可参考“三相测试”的相关操作，在此不多作赘述。5.3.2 直阻测试5.3.2.1直阻参数设置在“主菜单”屏下选中“直阻测试”项后，按“确认”键进入参数设置屏（见图九）。图九“测试绕组”、“测试相别”、“测试温度”、“折算温度”、“试品编号”、“测试”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，当菜单选项所属功能参数被选中时，按“上下”键修改参数，按“确认”键或“取消”键返回菜单选项。测试绕组：选择需要测试的试品绕组，可选高、中、低压，绕组材料可选铜、铝。绕组材料关系到电阻折算值所用的折算系数测试相别：选择测试试品的单独一相阻值或三相阻值，高压、中压绕组可选“单相AO”、“单相BO”、“单相CO”、“单相AB”、“单相BC”、“单相CA”、“三相同测Yn”(“三相同测Yn”是指变压器星型接法带中性点引出线绕组的三相测试)、“三相同测Y”和“三相同测△”；低压绕组可选“单相ab”、“单相bc”、“单相ca”、“助磁法ab” 、“助磁法ab” 、“助磁法ab” “三相同测Y”和“三相同测△”。测试温度：设置所测试品的当前油温，油温数值从-99℃～＋99℃，此数值关系电阻折算值。折算温度：设置在当前油温下测得的电阻值需要折算的温度值，折算温度数值从0℃～＋255℃，此数值关系电阻折算值。试品编号：设置本次试验的试品编号。测 试：选择测试电流档位。参数设置完成后，选中“测试”项后按“确认”键开始测量。

海南变压器变比测试仪编号 说明试品编号 设置本次试验的试品编号。额定高压额定低压 设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。只有额定高、低电压值、分接间距、额定分接位输入正确后，测试结果才可以正确计算出当前分接档位值和误差值。分接 设置所测试品的分接间距和额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。联结组别 设置所测试品的联结方式和联结组别。当用户选择已知的联结方式后，仪器测量与显示按用户输入为准，当用户选择“未知”后，由仪器自动判断联结方式，如果高、低压侧的联结方式都选择“未知”时，测量结果不显示联结方式。对于联结组别，用户可按实际情况进行选择，如编号 说明联结组别 果联结组别未知，可选“自动”，由仪器自动判断联结组别，在“盲测功能”菜单里，联结组别固定为“自动”，不可改动。测量方式 选择不同的测量方式。三相变比：根据设定的高、低压联结方式和组别，三相同时测量变比。组别测试：只测量联结组别。三相AB、三相BC、三相CA：根据设定的高、低压联结方式和联结组别，只针对所选相进行变比测量。小提示：此功能方便只针对某一相进行测量、检测，节约时间。2 二级操作目录，对应一级操作目录的设置参数，通过“上下”键修改参数。小提示：光标在二级操作目录下，可按“确认”或“取消”键将光标快速跳转到一级操作目录。 3 对所选功能的解释说明。4 光标在此处时，按“确认”键启动测量。

海南变压器变比测试仪三相测量将先测量出单相AO阻值，然后自动进行三相充电计算三相电阻值，这样可以解决三相同时测试时中性点引出线电阻不能测试的问题，使测试数据更接近单相测试值。单相AO阻值测试完成后，仪器自动单相放电，放电完成后自动进行三相充电并计算三相电阻值（见图十五）。图十五当三相不平衡率稳定后可对变压器的有载分接开关进行调档操作，仪器将自动跟踪测试调档后的电阻值，上、下键可修改分接位。?重新测试：仪器重新采样电流电压值进行测试。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。按“取消”键，仪器将停止测试，并开始放电（见图十六）。图十六5.3.2.4三相Y、△测试在“直阻参数设置”屏下“测试相别”项中选择“三相同测Y”或“三相同测△”测试相后，可进行Y型绕组和△绕组的三相自动测量。两种绕组，测试操作过程相同，现以Y型绕组举例说明，如图十七图十七在此界面，用户可按“确认”键切换手动模式和自动模式。在自动模式下，仪器自动判断阻值稳定，停止放电，进行下一相测试；在手动模式下，需用户自己判断阻值稳定，选择测试下一相。当三相阻值测试完毕后，仪器自动计算出三相不平衡率（见图十八）。图十八?重新测试：仪器将删除数据，重新进行测量。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。按“取消”键，返回上一屏。

海南变压器变比测试仪说明部分是对所选功能的解释说明。当菜单选项被选中时，按上下键选择不同菜单功能，按左右键选择菜单选项所属功能参数，当菜单选项所属功能参数被选中时，按上下键修改参数，按“确认”键或“取消”键返回菜单选项。额定高压、额定低压：设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。只有额定高、低电压值、分接间距、额定分接位输入正确后，测试结果才可以正确计算出当前分接档位值和误差值。分接设置所测试品的分接间距和额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。结组别：设置所测试品的联结方式和联结组别。对于联结方式，高压侧可以实现“Y→D→未知之间的循环转换，Y表示星形联结，D表示三角形联结， “未知”表示不清楚高压侧联结方式，由仪器自动判断；低压侧可以实现“y→d→未知”之间的循环转换，y表示星形联结，d表示三角形联结，“未知”表示不清楚低压侧联结方式，由仪器自动判断。当用户选择已知的联结方式后，仪器测量与显示按用户输入为准，当用户选择“未知”后，由仪器自动判断联结方式，如果高、低压侧的联结方式都选择“未知”时，测量结果不显示联结方式。对于联结组别，用户可按实际情况进行选择，如果联结组别未知，可选“自动”，由仪器自动判断联结组别，在“盲测功能”菜单里，联结组别固定为“自动”，不可改动。

海南变压器变比测试仪主要功能与特点：1.全自动变比测量功能，无需设置任何参数即可自动完成三相变比和组别的测量，轻松操作，一按即可。2.可自动测量三相、单相变压器变比，并可计算变比误差。3.内置三相信号源，可测量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流变、铁路变等各种联结组别的变压器的变比。4.可测量变压器联结组标号和极性。并显示一次二次的接线向量图，直观明了，仪器自带自校功能，可根据自校结果判别测试线或仪器故障。5.可自动跟踪变压器有载分接开关位置，并自动指示当前分接点。6.可显示变压器一次二次的电压波形图及相位关系，可测量变压器一二次电压谐波谐波，方便分析变压器故障。7.完善可靠的自动保护功能，确保各种异常情况下仪器完好无损。8.体积小，重量轻，测量准确，速度快（约3秒测试完成）。9.可存储或打印全部测量结果，仪器内置128M存储器（可扩展4G存储卡），可用优盘导出数据库，或上传到计算机。数据库支持excel电子表格打开方式，方便编辑打印或存档。10.采用7寸真彩触摸屏操作，emwinGUI界面，支持汉字输入，操作简单方便。不掉电日历，时钟功能，可随时存储测试时间。11.可支持蓝牙或串口打印机现场打印记录。
