海南变压器容量特性测试仪1、液晶说明测试仪采用7.0英寸，800＊480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业级彩色液晶屏。 2、按键说明键盘共有16个键，分别为：F1、 F2 、F3、 F4、确定、取消、数字键。各键功能如下：F1、 F2 、F3、 F4为多功能能按键，具体实现参见具体帮助菜单。确定键：各菜单中的功能见界面的详细说明。取消键：返回键，如果正在测试过程中，测试结束同时返回上一级界面。数字键：在主菜单中按下此键直接进入子菜单，设置菜单下可以对数据进行修改。第四章 界面介绍及操作说明4.1 开机界面图三 开机界面 ?使用外部按键时F1帮助，F2打印。 ?左上部分为时钟实时显示，在彩色液晶上可以直接点击时钟的显示部分或者使用外部键盘F3按键可以修改时钟。?右上部分为内部锂电池电源的电量指示，当图标显示为欠电时，请及时充电 在彩色液晶上可以直接点击锂电池显示部分或使用外部按键F4键可查看具体参数。 ?下部分为菜单的按键选择部分，可以在液晶屏上直接触摸相应图片部分，也可以按动外部键盘对应的数字进入到相应的子菜单。4.2 参数设置? 容量参数：包含公共参数容量测试参数及特性参数三个部分。? 直阻测试：嵌入式直阻测试部分，可对中小型变压器和电压互感器进行直流电阻测量；?　测量参数：材质分析仪对干式变压器进行外形尺度的测量。

海南变压器容量特性测试仪键盘说明键盘共有30个键，分别为：F1~F5，数字0~9、小数点、、存储、查询、退出、设置、切换、自检、帮助。数字键：0～9，在输入参数时做为相应的数字使用。小数点：在输入参数时做为小数点使用。↑、↓、←、→键：上下左右键?在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反色显示）。?上下键在容量测试屏和参数设置屏中用来移动光标，使其指向需要要更改的参数（包括：容量设置部分的试品编号、当前温度、阻抗电压、高额定电压、试品类型、分接档位、联结组别、参比容量和特性测试部分的PT变比、CT变比、高额定电压、低额定电压、当前温度、设置日期、设置时间、变压器容量、接线方式等）。?上下键在记录浏览功能屏中用来翻阅记录。?左右键在容量测试参数设置功能屏中用来切换可选的项目，如分接档位、联接组别、参比容量，可根据屏幕上方的提示用左右键在这些档位中连续切换，选至需要的数值。键：确定键，在开机后按下此键进入主菜单。主菜单下按下此键即进入当前指向的功能选项（反色显示的功能条），在输入参数时，作用是开始输入和结束输入并使刚键入的数字有效。退出键：返回键，按下此键均直接返回到主菜单；如果正在测试过程中、测试结束时按此键则同时返回主界面。存储键：在容量测试结果下，按存储键可存储当前容量测试结果。查询键：在主菜单下按下查询键，可查询已存储的容量数据。设置键：在主菜单下按下设置，可快速进入参数设置屏。F1~F5键：辅助功能键。F4是打印功能键。切换、自检、帮助、开关键：现为保留按键，无实际用途。

海南变压器容量特性测试仪尊敬的顾客感谢您使用本公司生产的变压器材质分析仪在初次使用该测试仪前，请您详细地阅读使用说明书，将可帮助您正确使用该测试仪。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。请勿擅自打开仪器，否则将不能得到包修等各种服务，出现任何问题请先电话联系售后服务部。——防止火灾和人身伤害使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。正确地链接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试线。产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地，请自行检查用户接地线是否可靠。注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在接线之前，请阅读产品使用说明书，以便进一步了解有关额定值的信息。请勿在仪器未装好时操作：如盖板或面板已卸下，请勿操作本产品。使用适当的保险管：只可使用符合本产品规定类型和额定值的保险管。避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。有可疑的故障时，请勿操作：如怀疑本产品有损坏 ，请本公司维修人员进行检查，切勿继续操作。

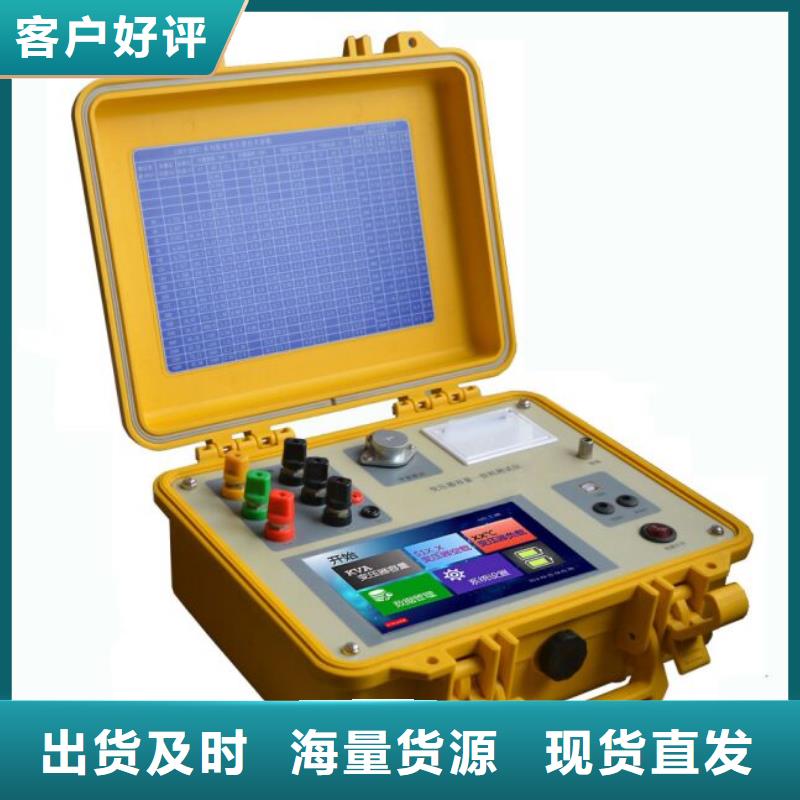

海南变压器容量特性测试仪功能特点1、可测量各种配电变压器的容量，无源测量，方便、准确。2、内部自带电源、自动产生三相大功率测试电源。3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。4、通过空载试验可准确判定被测变压器的型号，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干变SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各种类型的变压器。5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。6、可测量电压和电流的谐波含量和总谐波失真度。7、可进行简单的矢量分析，绘制矢量图。8、显示各电参量的波形图，做为示波器使用。9、电压回路宽量限：电压可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。10、电流量程分高低档，可保证100A测量范围，小可保证毫安级的幅值准确测量，可满足PT的阻抗电压测量。11、容量测量范围：20kVA~800000kVA（三相变）5kVA~100000kVA（单相变）12、电池剩余电量百分数指示功能，绝非简单的亏电报警。13、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。14、用户可随时将测试的数据通过微型打印机将结果打印出来。15、测试结果存储功能，可存储200组容量测试数据。

海南变压器容量特性测试仪功能特点1、可测量各种配电变压器的容量，无源测量，方便、准确。2、内部自带电源、自动产生三相大功率测试电源。3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。4、通过空载试验可准确判定被测变压器的型号，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干变SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各种类型的变压器。5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。6、可测量电压和电流的谐波含量和总谐波失真度。7、可进行简单的矢量分析，绘制矢量图。8、显示各电参量的波形图，做为示波器使用。9、电压回路宽量限：电压可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。10、电流量程分高低档，可保证100A测量范围，小可保证毫安级的幅值准确测量，可满足PT的阻抗电压测量。11、容量测量范围：20kVA~800000kVA（三相变）5kVA~100000kVA（单相变）12、电池剩余电量百分数指示功能，绝非简单的亏电报警。13、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。14、用户可随时将测试的数据通过微型打印机将结果打印出来。15、测试结果存储功能，可存储200组容量测试数据。

海南变压器容量特性测试仪干式电力变压器技术参数和要求》《GBT 22072-2008 干式非晶合金铁心配电变压器技术参数和要求》《JB/T 3837-2010变压器类产品型号编制方法》由于变压器材质测试、容量测试以及特性试验等都是比较专业的试验，在试验测试中，相关设置内容和测试结果项目比较多。而且由于历史遗留原因，同一测试内容全国各地叫法不一，为了您能更方便对变压器容量测试和特性测试有一个的了解，特将一些会用到的变压器试验术语和定义列在下面。为了保证权威性，一下内容均摘录自《GB 1094.1-2013》等标准。1、分接在带分接绕组的变压器中，该绕组的每一个分接连接均表示该分接的绕组有一个确定的有效匝数，也表示该分接绕组与任何其他绕组不变的绕组间有一确定的匝数比。2、主分接与额定参数相对应的分接。特殊说明，空负载损耗以及空载电流等参数均表示的时被测变压器处于主分接时的数据(但另指定其他分接时除外)。3、有载分接开关适合于在变压器励磁或负载下进行操作的用来改变变压器绕组分接连接位置的一种装置。4、无励磁分接开关适合于只在变压器无励磁(与系统隔离)时进行操作的用来改变变压器绕组分接连接位置的一种装置5、空载损耗(俗称：铁损、铁芯损耗)当额定频率下的额定电压（分接电压）施加到一个绕组的端子上，其他绕组开路时吸取的有功功率。6、空载电流当额定频率下的额定电压(分接电压)施加到一个绕组的端子上，其他绕组开路时流经该绕组线路端子的电流方均根值。注1：对于三相变压器，是流经三相端子电流的算数平均值。注2：通常用占该绕组额定电流的百分数来表示。对于多绕组变压器，是以具有额定容量的那个绕组为基准的。7、负载损耗(又称：短路损耗；俗称：铜损)在一对绕组中，当额定电流流经一个绕组的线路端子，且另一绕组短路时在额定频率及参考温度下所吸取的有功功率。此时，其他绕组(如果有)应开路。注1：对于双绕组变压器，只有一对绕组组合和一个负载损耗值。对于多绕组变压器，具有与多对绕组组合相对应的多个负载损耗值。整台变压器的总负载损耗值与某一指定的绕组负载组合相对应。注2：当绕组组合中两个绕组的额定容量不同时，其负载损耗以额定容量小的那个绕组中的额定电流为基准，而且应指出参考容量。

海南变压器容量特性测试仪?联结组别：根据变压器的内部接线方式可分为Yyn0、Dyn11和Yzn11三种情况，因不同联结组别的变压器损耗参数是不同的，因此只有明确变压器的联结组别才可准确判断出被测变压器的型式。?参比容量：当被测变压器容量为500或630时，需输入此项参数；因为这两种容量的变压器的阻抗电压处于交替区，造成容量判定的交叉区，也就是说同一台变压器按照不同的阻抗电压进行测试，有可能出两种结果；因此只有设置了参比容量，才能保证测出的容量准确。?界面风格：有两种界面颜色搭配风格可选。所有参数设置好后，按确定键开始测试过程，如图5所示：图5、容量测试（进行中）图中将实时的测试数据显示在屏幕上，包括：ABC三相的测试电压、ABC三相的测试电流、ABC三相的测试功率、各相的平均电压和平均电流、各相的总功率。如果试验人员的接线不正确，仪器会自动提示：测试异常，请检查接线。

海南变压器容量特性测试仪当前配电变压器生产中，用铝线代替铜线作为导体材质已成为行业公开的潜规则，之所以出现这种情况，主要原因是铝线变压器与铜线变压器相比能节省成本，具有较强经济性。变压器是根据电磁感应原理制成的一种静止的电气设备，它具有变换电压、变换电流、变换阻抗的功能，在工程各个领域得到广泛应用。如果变压器采用铝线代替铜线，铝线代替铜线有什么后果？耗电量更大 用电质量差！首先，从原理上讲，两者作为导电材料使用，差别主要在于导电率的差异，铜线要比铝线导电率高，铜线的电量损耗更低，同样一根粗细的线，电阻比铝小，输送同样的功率，消耗的电量就比较小，终会导致用户用电的质量上有所差别。从成本上考虑，铜线与铝线的差别还在于价格方面，相同单位的铜线价格大约是铝线的两倍多。除非企业用相关技术把这个损耗控制在的规定范围之内，这也是可以的，但迄今为止还未有相应的技术。此外，由于铜线的导热性能较铝线高，在方面，长时间使用的话，铜线较铝线有优势。如果出现在招标项目中以铝线代替铜线，那就存在着严重不诚信行为。

海南变压器容量特性测试仪?联结组别：根据变压器的内部接线方式可分为Yyn0、Dyn11和Yzn11三种情况，因不同联结组别的变压器损耗参数是不同的，因此只有明确变压器的联结组别才可准确判断出被测变压器的型式。?参比容量：当被测变压器容量为500或630时，需输入此项参数；因为这两种容量的变压器的阻抗电压处于交替区，造成容量判定的交叉区，也就是说同一台变压器按照不同的阻抗电压进行测试，有可能出两种结果；因此只有设置了参比容量，才能保证测出的容量准确。?界面风格：有两种界面颜色搭配风格可选。所有参数设置好后，按确定键开始测试过程，如图5所示：图5、容量测试（进行中）图中将实时的测试数据显示在屏幕上，包括：ABC三相的测试电压、ABC三相的测试电流、ABC三相的测试功率、各相的平均电压和平均电流、各相的总功率。如果试验人员的接线不正确，仪器会自动提示：测试异常，请检查接线。

海南变压器容量特性测试仪第五章 工作原理及使用方法以下将分为二部分来介绍：有源变压器容量、负载损耗测量部分和无源变压器损耗测量部分。5.1 有源变压器容量、负载损耗测量部分1．基本概念有源容量试验：通过一些必要的数据来确定某个变压器的实际容量值；从而检查出被试变压器铭牌容量是否真实。2．测试方法容量测试仪配有三把测试钳（黄、绿、红），每只钳子分别引出两根测试线，一根粗线、一根细线，粗线接到仪器面板上容量测试端子对应颜色的电流端子（Ia、Ib、Ic），细线接到仪器面板上容量测试端子对应颜色的电压端子（Ua、Ub、Uc），将钳头按颜色分别夹在被试变压器的高压侧各相接线柱上，变压器的低压侧要用专用短接线良好短接。图5-1 容量测试接线图接好线后，按下列操作步骤进行设置：?设定当前温度，通过外部按键F2移动光标到‘当前温度’选项，用外部按键F3、F4调节温度数值，要求尽量准确，以温度计的示值为准。?设置高压侧额定电压，通过外部按键F2移动光标到‘额定高压’选项，用外部按键F3、F4调节额定高压档，例如被测变压器是10KV/400V的配变，则将本项设置为10KV?设置分接档位，通过外部按键F2移动光标到‘分接档位’选项，用外部按键F3、F4调节该选项，通常将分接打到2分接位置，如遇被测变压器分接在其他位置，则将该选项设置到正确位置。?设置阻抗电压，通过外部按键F2移动光标到‘阻抗电压’选项，用外部按键F3、F4调节该选项，使之与铭牌所标注的数值相同。?设置联结组别，通过外部按键F2移动光标到‘联结组别’选项，用外部按键F3、F4调节该选项，使之与铭牌所标注的联结组别相同。?开始测试，进入到‘容量测试’子菜单，点击‘开始测试’选项，或者按‘确定’键即可开始测试。?测试完毕，选择‘F1’键可将结果保存到内部存储器中，如不需保存，则不选此项。按‘F2’可将测试结果打印出来。有源负载试验的接线方法与容量测试完全相同，操作也同样简单，值得注意的是，有源负载试验的参数设置是参数设置界面中 ‘特性参数设置’，一定要正确设置。
