海南三相电能表校验装置本操作3.1、整机及接线介绍⑴-- USB接口； - RS232通讯口；⑶—外电源插座；电源输入范围：55—480V；⑷--5A钳自修正端口； ⑸--电源开关。外电源和内部端子共用电源开关，有三个档位，中间为断开；三相电压输入插座，Umax ＝ 480V；⑺--电流钳接线座。A、B、C三相共三个专用七芯接线座；⑻-三相电流输入输出插座，Imax ＝ 10A；⑼--局号光电采样脉冲输入、局号１低频输出端口。（详见下页的正面接线俯视图）；⑽--局号低频脉冲输出、局号２光电采样脉冲输入端口。（详见脉冲信号接线介绍）脉冲信号接线介绍（光电头正面俯视图）①：地 局号１低频输入局号２低频输入：局号１低频输出（检定口正面俯视图）①：地 ＋5V 局号２低频输入 局号２低频输出 局号１低频输出3.3、电能脉冲输入、输出方法在现场测电能表时，电能脉冲取样的准确、快捷，直接影响到现场工作的效率。脉冲取样器有三种：光电采样器、手动开关、脉冲线。在同时校验两个电能表时，需要两个脉冲取样器，分别接入电能脉冲。3.3.1、电能脉冲输入?光电采样器它依靠两个松紧带或吸盘将自己固定在电能表上。具有自动跟踪、智能识别电度表上黑标的功能。不同的光电采样器在使用时有细微的区别，详见说明书。优点：结构简单、体积小便于携带，具有智能识别功能。缺点：电能表前盖有凸沿，才可固定住松紧带式的光电采样器。吸盘的使用寿命不如松紧带的长。一般不能用于电子式电能表的测试。局号１光电采样器接到《光电头》，局号２光电采样器接到《检定口》航空头。两种光电采样器可以互换。?手动开关主要用于在人工无法固定光电采样器的情况下，用手动开关来代替光电采样器校验机械式电能表。手动方式时，这时的圈数是指机械表转多少圈后按一次手动开关的意思，每按一次计算一次误差。光电方式时，机械表转一圈就要按一次手动开关。优点：简单可靠。 缺点：人为误差与个人的经验有关。局号１手动开关接到《光电头》，局号２手动开关接到《检定口》航空头。?脉冲线专为电子式电能表而设计的。一头接仪器光电头插座，另一头分为两条线，分别为黄色夹子是“局号1脉冲输入”，绿色是夹子“局号2脉冲输入”。黑色为“地”。?对于绝大部分厂家生产的电能表都可以通过以上的方式获取脉冲信号。?

海南三相电能表校验装置校验电能表的基本操作电能表校验是校验仪的核心、基本的功能，仪器通过与被校电能表同功率相连，测算被测表的电能误差。正确的操作流程为：接好工作电源-＞开启工作电源开关-＞根据被校电能表设置相应参数-＞接好电压、电流测试线-＞接入光电采样器或脉冲线-＞接线判别(可选)-＞开始电能表校验-＞保存校验结果-＞拆除测试线-＞关闭电源。2.6.1具体操作流程?接好工作电源使用外接电源：先插好外部电源线，将“电源选择开关”拨至“外”，开启“总电源开关”。使用测试线路供电：根据2.3.3章节的描述，结合被校电能表的实际情况，正确接入电压线路。特别是Ua、Uo电压端子必须接入电压在45V~450V以内的交流电源。在目前的高低压计量体系中，电压一般有57.7V、100V、220V、380V四种，这四种电压区间均可以满足仪器的正常工作。?校表参数设置开机后，仪器进入“综合界面—校表设置”界面，光标停留在“常数”项，根据被校电能表的参数，使用键盘的“↑”、“↓”、“←”、“→”键以及数字键等按键进行参数设置。每项设置完成后，单击“确定”键保存。?接测试线或钳表电压测试线、电流测试线或钳表，根据2.3.3章节的描述，按不同的被校表种类及现场情况选择不同的接线方式，将各相电压、电流接到仪器内。?脉冲信号接入根据现场需要，可以选择光电头或脉冲线采集被校电能表的电能脉冲。?接线判别由于三相电能表的类型较多，表尾接线较多，校验仪接线和被校表接线都容易发生接线错误的情况。为了帮助用户分析接线情况，在仪器的“综合界面”和独立的“接线判别”界面，都可以进行接线判别功能。本仪器会根据所接入的电压、电流信号，绘制出对应的向量图，并给出“感性负载”和“容性负载”两种情况的接线判定结果。操作人员可以根据现场情况，结合判别结果，对现场的接线情况作出较为准确的判断。如果接线判定结果提示当前接线存在错误，可根据仪器给出的提示对被校电能表的接线作出修改。

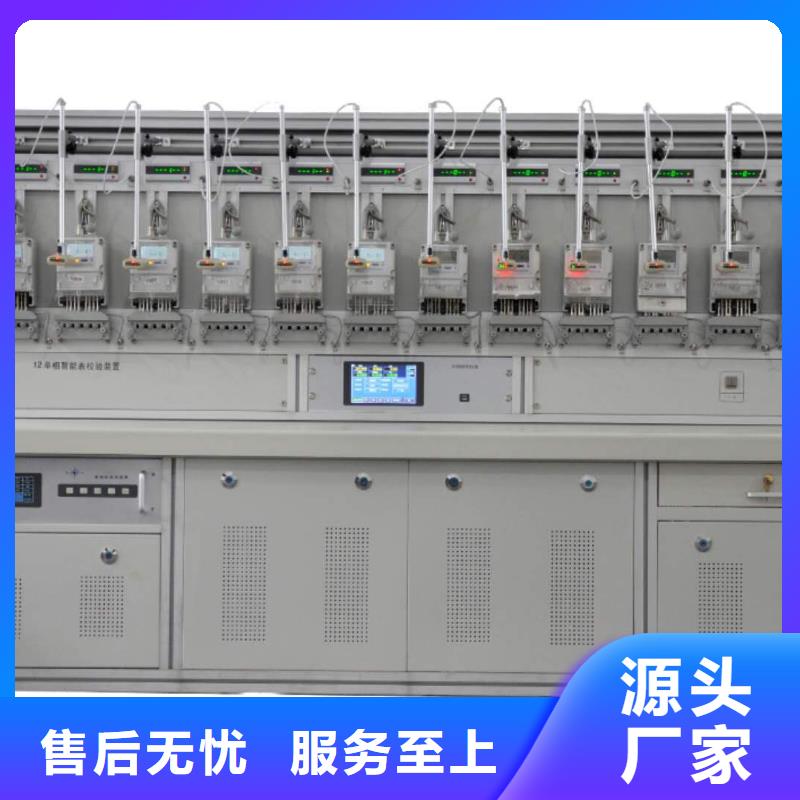

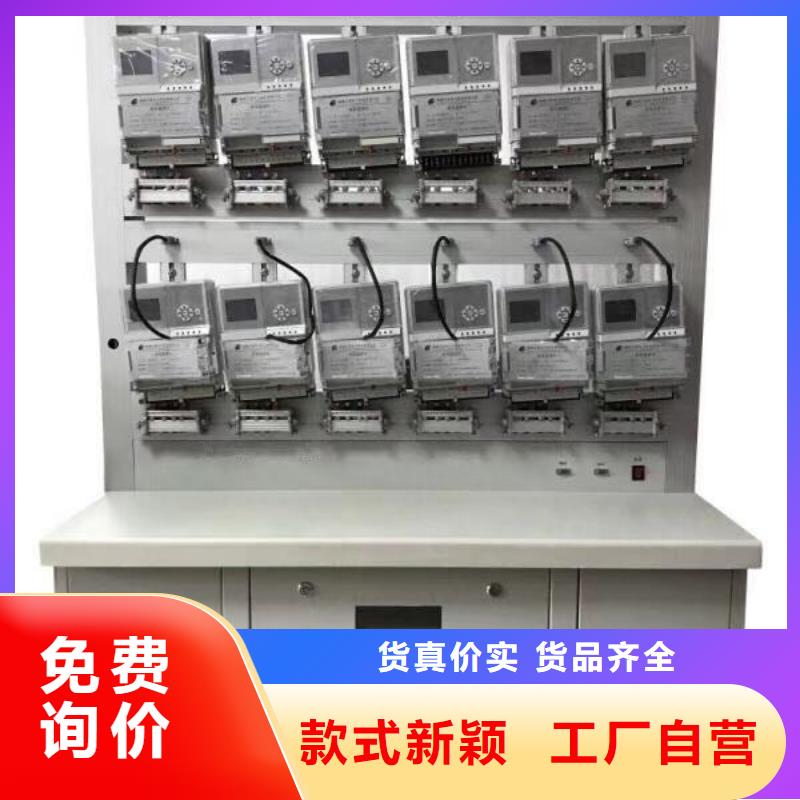

海南三相电能表校验装置说明了在正式使用装置校验电能表之前的准备工作，并帮助您熟悉装置的结构特点和装置的连接，以及装置的操作。● 装置工作原理简介TH-303系列三相智能电能表检定装置采用标准电能表法直接比较原理检定电能表，见图1-1。检定装置参照标准GB/T 11150-2001《电能表检验装置》、计量检定规程JJG597-2005《交流电能表检定装置》，并参考了行业标准DL/T 614-2007《多功能电能表》和计量检定规程JJG596—2012《电子式电能表》、国网智能电能表系列标准的要求设计和制造，并且充分考虑到供电、计量和电能表制造厂等不同用户的特点，完全能够满足您实际工作的需要。校验装置的稳定电压电流源由一体化的数字合成正弦信号源、高稳定度的智能功率放大器、电流和电压输出变换电路，工作电源电路、过载自动保护电路等组成，以及多二次绕组隔离互感器、分布式误差计算器、标准电能表、时基频率仪等标准仪器，以及PC机、键盘、通信模块等控制部件组成。校验装置采用了先进的直接数字合成信号技术。以功能强大的可编程数字逻辑阵列CPLD芯片和单片机为核心组成数字合成正弦信号源，预置45.000Hz ~ 65.000Hz频率范围、0~360°度相位的正弦信号的设定点。正弦信号的数字量参数存放于特定的存储器内，由一个3600倍频的时钟为周期寻址信号，取出数字量的正弦信号参数，由六路数/模转换器转换后，得到三相电压和电流近似正弦信号，再经过有源低通滤波，成为失真度小于0.2 ％的电压和电流正弦信号。

海南三相电能表校验装置三相电能表校验仪是适用于现场或实验室的新型、综合性仪表，集电能表校验、谐波测试、电能表接线检查等功能于一身，是一款难得的高性价比仪器。功能特点?采用以高速浮点DSP处理器为核心的多处理器组合工作， 6通道同步保持16位ADC转换器，保证电压电流的同步计算。?采用8.4寸800×600分辨率工业级TFT液晶屏，显示清晰、美观、信息量大，可在一屏内完成被校表参数的设置、电参测量、误差测试、向量图等功能。?采用按键和触摸屏结合的人机交互方式，操作方便。?具有144种错误接线判别（三相三线48种、三相四线96种）功能，并用文字准确清晰描述错误信息。?可以测试电网中三相电压、电流的2~51次谐波含量以及总的谐波含量，并用柱形图直观显示出来。?可以显示电压、电流各通道的波形。?内置电流互感器小2mA启动，在高供高计时，可空载进行电能表错接线判别。?内置大容量Flash存储空间，USB通讯接口，可以即插即用上传测试数据。?测试无盲区，可以测量国内外所有种类的电能表。?可以采用多种工作供电模式，既可以市电供电，也可以使用现场电网电源。

海南三相电能表校验装置感谢您使用三相电能表现场校验仪产品。本产品集电能表校验和低压计量装置综合测试功能于一体。既能测量高压电能表，也能测量低压计量装置综合误差，测量TA变比，PT、CT二次负荷。一台仪器相当于多台仪器。在次使用本产品之前，请您务必仔细阅读随机配送的所有资料，这会有助于您更好地使用本产品。如果您未按本手册的说明及要求操作本产品，或因错误理解等原因误操作本产品，本公司将不对由此而产生的任何损失承担责任。本公司已经对本手册进行了严格仔细的校勘和核对，但我们不能保证本手册完全没有任何错误和疏漏。本公司致力于不断改进产品功能、提高服务质量，因此保留对本手册中所描述的任何产品和软件程序以及本手册的内容进行更改而不预先另行通知的权利。本手册的用途在于帮助您正确地使用本产品，并不代表对本产品的软硬件配置的任何说明。有关产品配置情况，请查阅与本产品相关合约或咨询本公司。本手册中的图片仅供参考如果有个别图片与产品实物不符，请以产品实物为准。

海南三相电能表校验装置主表常数 — 指被测主表的标准电能脉冲常数；输入范围为0~100000；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。副表常数 — 指被测副表的标准电能脉冲常数；输入范围为0~100000；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。主表圈数 — 设置主表的校验周期，即几圈（或几个脉冲）计算一次误差；先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。副表圈数 — 设置副表的校验周期，即几圈（或几个脉冲）计算一次误差；先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。接线方式 — 指被测表计的类型，包括：三线有功、三线无功、四线有功、四线无功四种方式，用【←】、【→】键进行切换；输入方式 — 指被测表脉冲取样方式，包括：脉冲（光电）方式和手动方式两种，用【←】、【→】键进行切换；注意，用不同的脉冲取样方式时一定要将本参数设置为与之相应的方式，否则测试可能不正常；电流输入 — 指电流的取样方式以及不同取样方式下电流量程的选择，用【←】、【→】键进行切换；共包括：5A【内部CT】、5A【小钳】、25A【小钳】、100A【中钳】、500A【中钳】、400A【大钳】、2000A【大钳】7种方式，其中5A【内部CT】指内置电流互感器输入方式，此种方式精度高，但在现场时电流接入比较麻烦，一般在试验室采用此种方式；其它6中带钳的指钳形互感器输入方式，本仪器共支持3种钳表的使用，标准配置为小钳表（开口圆形，直径为8毫米，可选择5A和25A两种档位），第二种为中型钳表（开口圆形，直径为50毫米，可选择100A和500A两种档位），第三种为大型钳表（开口长园形，长端为125毫米，宽50毫米），钳表方式的优点是现场接入方便，不需断开电流回路，但精度较低。

海南三相电能表校验装置三相台内部配置结构图b、功率放大器功率放大器采用了先进的集成功率运算放大器，并设计了完善的电压短路过载，电流开路过载保护及快速限流保护措施，使功率放大器能长期稳定可靠工作。c、测量 本装置采用标准电能表法（比较法）检验电能表，并采用电子补偿式电流互感器，提高了校验精度，使校表更方便。六、按键功能与显示状态检定人员通过台面上的专用键盘和显示窗口可以控制装置完成手动基本校表工作，方便调修。1、按键与显示共有93只键如图（3）所示，主要用来被校表选择（5键）；校验功能选择（11键）；选择电压量程和实验点（9键）；选择电流量程和实验点（38键）选择相位和频率（7键）；电压电流启停（7键）；输入数字键（12键）；复位键用于对装置进行总复位。按健之间有一定的联系，非法操作时，ABC分组显示灯会闪动表示误操作。显示器上共有9个数子显示窗如图（4）所示，左边两组6个显示窗为各相输出电压，电流百分值。右边三个分别为P、f、φ。2、加电后初始状态装置加电后的初始状态（也是总复位后的状态）是：电源置50Hz、0°、100V（）、5A（）量程、电压电流无输出有功三相四线制（P4）接线方式。3、电压电流输出功能 电压量程是四选一。电流量程是九选一。六相输出启停可用6只按健控制，按一次键指示灯亮，启动输出，在按健，灯灭，停止输出，“UI”键可控制六相同时启停。启动后输出的幅度可由调节电位器确定，并在显示器上显示六相输出百分比。电压有五个实验点，电流有十个实验点，开机后自动置于试点，这时若调节电位器使输出为，再按实验点键，可以方便地改变输出值，在不使用电流量程自动轮换功能（见下节）时，实际输出值等于（量程值）＊（显示值％）。电流实验点在键盘上共有三十个，对应不同COSφ／Sinφ实验点分为三排、但实际中只用十个，随着COSφ／Sinφ试点改变而换排，多余二十个是为自动实验选点所设。

海南三相电能表校验装置采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。二、技术指标1、输入特性电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。电流测量范围： 0~5A，内置互感器分为5A(CT)档。钳形互感器为5A（小钳）、25A（小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。（其中中型钳表和大型钳表为选配）相角测量范围：0~359.999°。频率测量范围：45~55Hz。2、准确度计量校验部分：电压：±0.05％（±0.1％）电流：±0.05％（±0.1％）（钳形互感器±0.5％）有功功率：±0.05％（±0.1％）（钳形互感器±0.5％）无功功率：±0.3％（±0.5％）（钳形互感器±1.0％）有功电能：±0.05％（±0.1％）（钳形互感器±0.5％）无功电能：±0.3％（±0.5％）（钳形互感器±1.0％）频率：±0.05％（±0.1％）相位：±0.2°3、电能质量基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.基波电压和电流之间相位差的测量误差：≤0.5°谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％三相电压不平衡度误差：≤0.2％4、工作温度工作温度：－10℃~ ＋40℃5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。
