海南地下电缆管线探测仪功能特点?罗盘显示：直观显示管线位置。?左右指示：左右箭头显示管线位置正误提示：部分频率下，实时测量管线电流方向，实现跟踪正误提示，排除临线干扰。?实时进行深度和电流测量。?历史曲线显示：直观显示信号变化情况。?性鉴别：卡钳（选配件）鉴别可明确给出鉴别结果（选配件）鉴别在不方便使用卡钳时使用。?接地故障查找：使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。?全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。?多种探测频率：主动探测和被动探测。?发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。?发射机大功率输出，输出多档可调，自动阻抗匹配，全自动保护。?内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。?机壳坚固、质轻便携。三、技术指标?发射机：1.输出方式：直连输出、辐射感应、卡钳耦合（选配）。2.输出频率：640Hz（复合频率）、1280Hz（复合频率）、10kHz、33kHz、83kHz。3.输出功率：10W，10档可调，自动阻抗匹配。4.直连输出电压：150Vpp。5.过载和短路保护。6.人机界面：128×64点阵液晶显示器。7.内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。?接收机：1.输入方式：内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。2.接收频率：主动探测频率：640Hz、1280Hz、10kHz、33kHz、83kHz。工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。射频被动探测频段：中心频率分别为10kHz、33kHz、83kHz。3.管线探测模式：宽峰法、窄峰法、音谷法。4.电缆鉴别模式：接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。5.人机界面：320×240点阵液晶显示器。

海南 地下电缆管线探测仪 工作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的直流脉冲信号使故障重现，根据基尔霍夫定律，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式，在故障区域就能够测量到与注入信号近似等值或是小于该值的信号，而非故障区域（包括非故障分支和故障点后）故障的电流消失。逐级缩小接地区间范围，直到找到故障点。示意图如下:图1 系统示意图3主要功能与特点3.1充分注重用户的使用体验：体积小、重量轻、操作简单、定位快速准确、长时间工作稳定的特点，方便野外作业。3.2适用于小电流接地系统配电网能够检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。3.3超低频高压直流信号、独有的高速采样技术以及先进算法有效的避免了系统分布电容影响，数据采样更加。3.4故障电阻的检测范围宽，能够有效检测高阻接地等隐性故障：?本仪器能够检测线路上由于瓷瓶开裂、污物、潮湿等原因高阻状态下的接地，此状态的检测可有效的防止隐性接地故障的发生。3.5施加恒流信号使故障重现，故障电阻发生变化仪器将自动调节保持电流恒定，为故障检测提供了可靠的信号保证。3.6整套仪器设计小巧，操作简单，自动化程度高，减少了人工参与判断引起的误判，提高了故障检测的准确性，大大了工作效率：?主机体积小整机质量仅4.5kg，采集器和接收器总共不足0.5kg，其便捷性可见一斑。?

海南地下电缆管线探测仪功能特点?罗盘显示：直观显示管线位置。?左右指示：左右箭头显示管线位置正误提示：部分频率下，实时测量管线电流方向，实现跟踪正误提示，排除临线干扰。?实时进行深度和电流测量。?历史曲线显示：直观显示信号变化情况。?性鉴别：卡钳（选配件）鉴别可明确给出鉴别结果（选配件）鉴别在不方便使用卡钳时使用。?接地故障查找：使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。?全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。?多种探测频率：主动探测和被动探测。?发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。?发射机大功率输出，输出多档可调，自动阻抗匹配，全自动保护。?内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。?机壳坚固、质轻便携。三、技术指标?发射机：1.输出方式：直连输出、辐射感应、卡钳耦合（选配）。2.输出频率：640Hz（复合频率）、1280Hz（复合频率）、10kHz、33kHz、83kHz。3.输出功率：10W，10档可调，自动阻抗匹配。4.直连输出电压：150Vpp。5.过载和短路保护。6.人机界面：128×64点阵液晶显示器。7.内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。?接收机：1.输入方式：内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。2.接收频率：主动探测频率：640Hz、1280Hz、10kHz、33kHz、83kHz。工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。射频被动探测频段：中心频率分别为10kHz、33kHz、83kHz。3.管线探测模式：宽峰法、窄峰法、音谷法。4.电缆鉴别模式：接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。5.人机界面：320×240点阵液晶显示器。

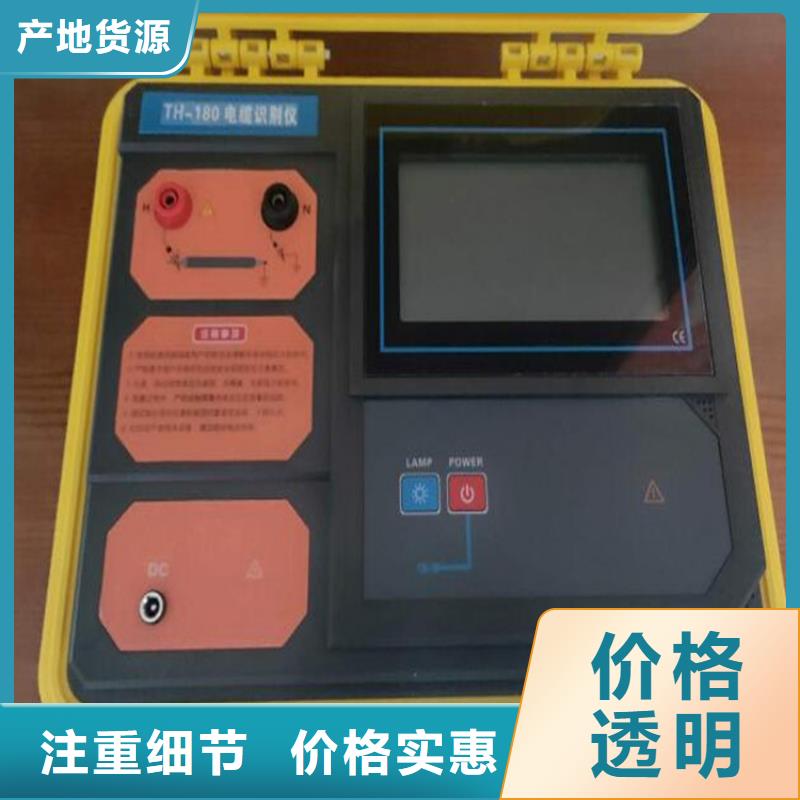

海南地下电缆管线探测仪?电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品只适用于已停电的电缆的现场识别，严禁将本电缆识别仪接入正在运行的电力电缆！本仪表由发射机，接收机，柔性电流钳等组成。发射机采用脉冲电流原理，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因电流有方向性，所以检测也具有方向性。发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。接收机为手持设备，3.5寸彩色液晶屏，内置高速微处理器，对发射机的脉冲编码电流信号进行识别并解码，动态显示，能快速自动识别目标电缆，同时具有交流电压检测功能，量程为AC 0.01V～600V(50Hz/60Hz)。柔性电流钳为洛氏线圈，具有的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，快速。特别提示：本电缆识别仪仅限于目标电缆为停电的电缆。请您在使用前确认目标电缆属于该范围，即不带电识别。识别时，需要同时使用本仪器的发射机和手持接收机。

海南地下电缆管线探测仪 电源：打开电源开关，液晶屏幕点亮，但此时发射机并没有信号输出。3.启动输出：按【中键】调整输出方式优先选用”断续”输出模式。 按【上下键】调整输出电流，然后按【启动】按钮，启动高压输出。同时显示界面上高压输出指示变为红色并动态指示高压输出。当提示“电压限制”或“功率限制”时，输出电流已经达到输出。”4.停止输出：按【停止】键停止高压输出警告！工作完毕后，线路存在残留电压，必须对线路进行放电操作之后，再解除接线。2、信号检测方法将空间磁场传感器安装在接收机的插槽内。在架空线的正下方，手持接收机，面向架空线的走向，使接收机和架空线路的相对位置如图3-3-2所示。应尽量保证接收机稳定。3、故障定位?在近端距离发射机＞100米远处，在电缆的正下方保存检测电流波形。?分段定位：为快速逼近故障点，建议进行50％法或0.618黄金分割法分段。以50％法为例，首先选择在线路中点检测特征信号。若检测的波形和近端记录波形幅值特征相似，说明故障点还在下游；若波形很小、说明已经越过故障点。本次分段成功后，在故障点所在的段中继续50％分段。分段越来越短，故障点也逐步逼近，直至找到故障位置。若线路存在分支，应重点在分支处测量，以判断故障发生在主干还是分支。若判断是分支故障，则继续在分支线路上分段定位。若分支线路为电缆发生故障，则应换用电缆故障测试仪进行测距和定点。由于线路分布电容影响，对高阻故障发射机同样会注入电流。第四章 仪器维护一、质保本仪器三年保修，但其中内置锂离子电池保修（换）一年。超过上述期限，维修时只收取更换的器件成本费。若因为使用不当造成损坏（包括保修期内），或超过保修期限发生产品质量问题，我公司负责维修，维修时只收取更换的器件成本费。仪器出现下列问题时，用户可以尝试自行解决：不开机：可能是电池已耗光，请尝试先充电再使用。仪器自动关机：可能是因为电池欠压自动关机，或长时间未进行任何操作自动关机，请尝试重新开机。开机后立即关机：原因是电池欠压，请先对电池充电再使用。若出现其他问题，请不要试图自行维修，以免扩大故障，请与本公司联系，以便及时维修和服务。

海南地下电缆管线探测仪架空线接地故障定位仪，适用于架空线路，在线路发生接地故障后，可用本设备对接地点进行定位。本设备采用低频交流模式，避免系统分布电容影响。空间磁场传感器定位方式在线路正下方检测特征信号无须登杆挂接传感器，具有操作简单，使用方便的特点。本设备是一套便携设备，可进行多条线路的故障定位。整套设备由发射机、接收机、空间磁场传感器及附件组成。发射机内置大容量锂电池，方便使用和携带。发射机 接收机空间磁场传感器 发射机接线盘 功能特点?用途：220V-35kV 架空线路小电流接地故障查找定位?适用于过渡电阻小于5k的故障。?采用空间磁场传感器检测特征信号，无须登杆挂接传感器。?发射机具有过流保护、过热保护功能。?发射机内置大容量锂离子电池组，携带方便。?接收机采用全数字化高灵敏度信号处理。?具有波形记录功能，判据简单。三、技术指标 1.定位精度：?空间磁场检测方式＜20米 2.发射机技术指标：?输出频率：20Hz?输出电压：不小于AC600V?输出功率：不小于80W?输出电流：不小于300mA?电源：内置48V，10Ah锂电池组；?充电器：输入AC100-240V，50/60Hz；输出54.6V/3A； ?体积： 450×240×270mm。质量：12.5kg3.接收机技术指标：?空间电流测量范围：0~300mA测量精度：10％?显示方式：800×480高亮彩色液晶，阳光下可视?电源：内置锂离子电池组，标称电压3.7V，6700mAh。?充电器：输入AC100-240V，50/60Hz；输出5V/2A； ?体积226mm×120mm×55mm。质量：0.9kg；4.使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔＜4500m。

海南地下电缆管线探测仪 电源：打开电源开关，液晶屏幕点亮，但此时发射机并没有信号输出。3.启动输出：按【中键】调整输出方式优先选用”断续”输出模式。 按【上下键】调整输出电流，然后按【启动】按钮，启动高压输出。同时显示界面上高压输出指示变为红色并动态指示高压输出。当提示“电压限制”或“功率限制”时，输出电流已经达到输出。”4.停止输出：按【停止】键停止高压输出警告！工作完毕后，线路存在残留电压，必须对线路进行放电操作之后，再解除接线。2、信号检测方法将空间磁场传感器安装在接收机的插槽内。在架空线的正下方，手持接收机，面向架空线的走向，使接收机和架空线路的相对位置如图3-3-2所示。应尽量保证接收机稳定。3、故障定位?在近端距离发射机＞100米远处，在电缆的正下方保存检测电流波形。?分段定位：为快速逼近故障点，建议进行50％法或0.618黄金分割法分段。以50％法为例，首先选择在线路中点检测特征信号。若检测的波形和近端记录波形幅值特征相似，说明故障点还在下游；若波形很小、说明已经越过故障点。本次分段成功后，在故障点所在的段中继续50％分段。分段越来越短，故障点也逐步逼近，直至找到故障位置。若线路存在分支，应重点在分支处测量，以判断故障发生在主干还是分支。若判断是分支故障，则继续在分支线路上分段定位。若分支线路为电缆发生故障，则应换用电缆故障测试仪进行测距和定点。由于线路分布电容影响，对高阻故障发射机同样会注入电流。第四章 仪器维护一、质保本仪器三年保修，但其中内置锂离子电池保修（换）一年。超过上述期限，维修时只收取更换的器件成本费。若因为使用不当造成损坏（包括保修期内），或超过保修期限发生产品质量问题，我公司负责维修，维修时只收取更换的器件成本费。仪器出现下列问题时，用户可以尝试自行解决：不开机：可能是电池已耗光，请尝试先充电再使用。仪器自动关机：可能是因为电池欠压自动关机，或长时间未进行任何操作自动关机，请尝试重新开机。开机后立即关机：原因是电池欠压，请先对电池充电再使用。若出现其他问题，请不要试图自行维修，以免扩大故障，请与本公司联系，以便及时维修和服务。

海南地下电缆管线探测仪基本操作接收器和钩式检测仪都是按POWER键开关机。检测仪开机后LED指示灯亮，进入测试模式。若开机后LED慢闪，检测仪电池电量不足，需要充电，充电时LED快闪。开机15分钟后LED持续慢闪， 提示检测仪将自动关机，此时按POWER键检测仪能继续工作。接收器开机后，LCD显示，按上下箭头键可以调节LCD背光亮度。接收器开机15分钟后LCD闪烁，提示接收器将自动关机，此时按POWER键接收器能继续工作。按HOLD键锁定并存储数据，锁定数据时HOLD符号指示，仪表可以存储9999组数据。按箭头键键移动光标或查阅数据，左右箭头键选择步进值5、10、100，1000上下箭头键查阅所存数据。按ENTER键确认进行当前操作。按ESC键退出当前目录返回上级菜单。进入数据删除模式，选择“是”按ENTER键确认删除存储的所有数据，数据删除后将不能恢复，请谨慎操作。2．测试高压，极其危险！必须由经培训并取得授权资格的人员操作，操作者须严格遵守规则，否则有电击的危险，造成人身伤害或伤亡事故。危险！严禁测试电压超过60kV的裸导线或汇流母线，否则有电击危险，造成人身伤害或设备损坏。检测仪挂在导线上，让导线处于检测仪的A区，如下图。A区无位置误差；B 区位置误差约增加0.2％；C区位置误差约增加2％。多芯电缆漏电巡查方法：检测仪钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。● 把火线零线（2根线）一齐钩住即测量单相电器设备的漏电流。● 把地线（1根线）钩住即测量设备该接地线的漏电流。● 把三相四线（4根线）一起钩住即测试总漏电流。● 把主线（1根线）钩住即测量该主线路的电流。六. 电池管理● 及时给电池充电，长时间不使用仪表每3个月给电池充电一次。● 警告！电池盖板没有盖好的情况下禁止进行测试，否者有危险。● 更换电池时，请注意电池极性，否则可能损坏仪表。1．当电池电压低于3.2V时，请及时充电，充电时间约4小时。2．若更换电池，先确认仪表处于关机状态，松开电池盖板的螺丝，打开电池盖板，换上新电池，注意电池规格极性，盖好电池盖板，拧紧螺丝。3．按POWER键看能否正常开机，若不能开机，请按第2步重新操作。4．若用户无法更换电池，请与厂家联系
