海南地埋电缆管线探测仪电缆路径查找信号发射器一、简介电缆故障测试仪主机具有测距功能，也具有电缆路径发射器功能，电缆路径信号发射器配合声磁数显同步定点仪，能准确的探测各类地埋电力线缆、金属管道的埋设路径及埋设深度。二、功能特点采用多频率正弦信号，在探测埋地电缆的路径走向及埋设深度时，可有效地抑制工频干扰、同频干扰，提高了现场探测效率。该设备信号输出功率大，可以使所探测的路径距离达10km以上，完全满足国内大多数企业的各类超长度敷设电缆的埋设路径查找工作。三、技术指标1、输出功率：在负载电阻为10Ω时，输出功率大于30W，并且连续可调。2、工作频率：18kHz、33kHz、65kHz、83kHz3、具有自动过热、过载保护功能，可连续工作8小时以上。4、工作电源：12V 5、环境条件：温度-20～50℃，湿度小于95％

<海南>天正华意电气设备有限公司

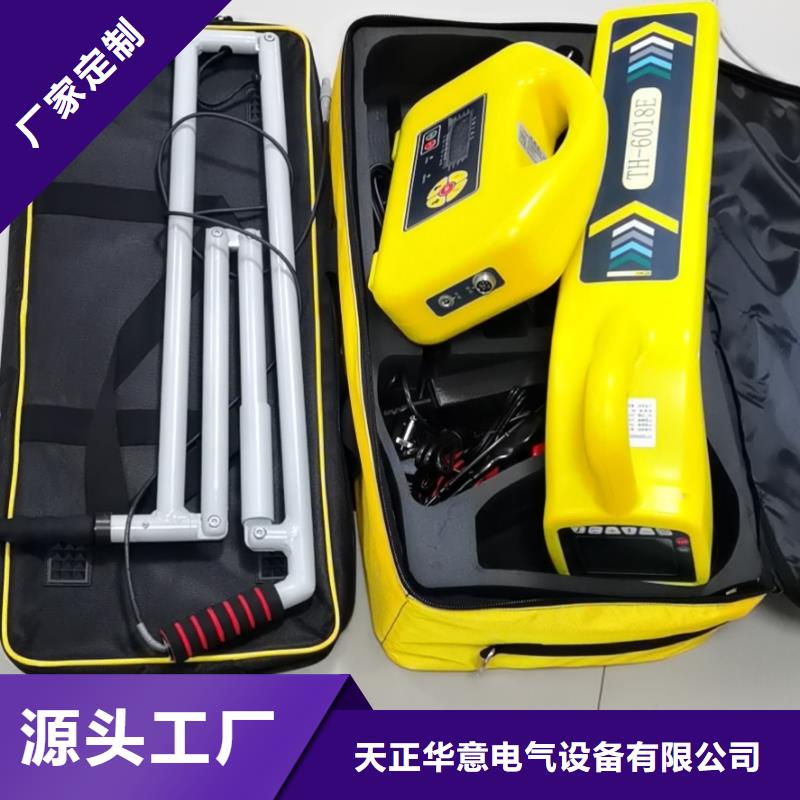

海南地埋电缆管线探测仪 管线仪 概述是一套高性能专用地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行性识别，以及管道绝缘破损和部分类型电缆故障的查找。主机 可选附件测深辅助传感器发射卡钳识别柔性卡钳听诊器1kV查障升压器A字架图1-1-1 仪器外观一、功能特点1.多种功能合一： 路径探测 ＋ 电缆识别 ＋ A字架查障。2.彩屏罗盘显示：透视地下管线一览无余。3.超高灵敏度，2Hz超窄带宽接收，高度抗干扰。4.跟踪正误提示：排除邻近管线干扰。5.增强型测深：实时精准深度测量。6.测深辅助传感器：信号畸变提醒。7.增强型无源探测：工频＋射被动频测，可同时显示多条管线。8.无源探测频谱分析：排除干扰频率。9.高性能发射卡钳：向运行电缆耦合信号。10.柔性卡钳电缆性识别：方便且高度可靠，且能做电流测量。11.跨步电压探测：对地绝缘破损查找。12.支持订制频率。13.大功率数字功放发射，全自动阻抗匹配，自动保护。14.发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。15.发射/接收全数字化处理，稳定可靠。16.内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。17.IP65高等级防护。

保亭县电缆高压脉冲发生器性价比高

海南地埋电缆管线探测仪电缆探测的信号发射方法电缆路径探测和性识别在金属管线探测中占有重要地位，相比于金属管道的单一连续金属结构，电缆由数根芯线和金属铠装构成，结构和用途的差异造成了探测时的信号施加方式的差异，不同的接法将会产生不同的电磁场，探测效果也有所区别，因此本章对电缆探测的信号发射方式进行单独描述。一、停运电缆的信号发射方法1、基本接线方法：芯线-大地接法 芯线-大地接法是对离线电缆（停电电缆）进行路径探测和识别的接线方式，可以充分发挥仪器的功能，并能程度地减小干扰影响，如下图所示：图3-1-1 芯线－大地接线法将电缆金属护层两端的接地线均解开，低压电缆的零线和地线的接地也应解开，将发射机的红色鳄鱼夹夹一条完好芯线，黑色鳄鱼夹夹在打入地下的接地钎上。在电缆的对端，对应芯线接打入地下的接地钎。

<海南>天正华意电气设备有限公司

海南地埋电缆管线探测仪本仪器有高压输出， 危险！！！一、概 述电缆外护套故障测试仪主要用于交联电缆外护套的故障检测，也可以用来定点单芯电缆的外护套故障，定点低压电缆中的接地泄漏故障，进行高压电缆外护套故障的预定位。电缆外护套故障测试仪的输出电压为5/10KV 及以下，满足中国标准GB50150-2006 的电缆外护套耐压试验规定，包括适合交叉互联系统的电缆外护套交接试验和性试验以及电缆外护套的故障定位。快速准确查找500kv以下单芯和三芯高压、超高压电缆外护套接地故障和泄漏电流偏大等隐患，是单芯和三芯高压、超高压电缆运行单位、超高压电缆工程公司、各送变电工程公司的电缆设备维护必备的专用仪器。伴随城网改造的展开，许多供电局、施工方、甚至设计单位都是首次碰到110kV XLPE电缆，由于时间紧迫及经验不足，造成许多电缆敷设后外护层通不过耐压试验（10kV/1min）。目前，外护层大多采用HDPE护套料，在工厂内已通过直流25kV/5min的耐压试验，泄漏电流低至几十μA。因此，敷设后的缺陷大多由敷设中，包括填土及盖板过程中外力损伤所至。运行后的缺陷通常有白蚁咬伤；接地箱进水；原有缺陷点的劣化；接地线分叉部分透潮使绝缘电阻下降等等原因，有时因为电缆埋设过深，或周围情况复杂，使定位十分困难，有些缺陷点历经多年不能解决，给运行留下了隐患。

海南地埋电缆管线探测仪用来测量被测量管线的埋土深度，测量深度的同时在显示器中显示目标管线中的电流值。在电流测量的过程中，无论原来采用哪种定位模式，系统均自动切换到峰值模式。深度测量单位可通过菜单选择公制或英制。公制单位：当管线埋土深度小于1米时，为cm。当管线埋土深度大于1米时，深度显示单位为m。英制单位：英尺。电流单位：当电流大于1A时，显示电流的单位为A，当电流小于1A时，显示电流的单位为mA。注意：1、为了测得的埋深值，接收机必须保持在垂直于管道的位置工作。2、为了提高深度测量的精度，在测深时不要在谷值模式下进行，建议切换到宽峰模式下进行管线埋深测量。背光键（6）按下背光键，显示窗口背光点亮，背光保持预先设置好的背光时长，再按下背光键，背光关闭。背光时间可通过背光菜单进行设置。数据存储：测量的电流和深度数据存储方法：测量电流值后，在显示窗口的中间显示管线埋土深度和电流值。如果需要存储数据，按下键，检测数值被存储到仪器的存贮器中，显示器右下角表示所存数据多少的序号（12）自动加1。如果不需要存储，再按一下键，恢复管线定位状态。

<海南>天正华意电气设备有限公司 保亭县电缆高压脉冲发生器性价比高

海南地埋电缆管线探测仪界面介绍及管线电压检测长按开关键 ，打开发射机电源。发射机自动检测连接的附件，并工作在直连模式。在直连状态下，将会首先进行管线自身电压的测量，屏幕显示如下：图2-1-3 管线电压测量界面若管线自身电压超过限制（50V），则停留在电压检测界面，并显示警告标志，不输出信号以保护仪器不被损坏屏幕显示如下： 图2-1-4管线电压超压警告界面若电压正常，则数秒后自动输出信号屏幕显示如下：图2-1-5直连输出界面显示4、频率选择按频率键 选择发射频率。六种频率可供选择：640Hz，1280Hz，8kHz，33kHz，82kHz、197kHz。开机默认1280 Hz。选择哪种频率并没有标准，可根据以下原则和实际接收探测效果灵活选择：?一般接地良好的电缆或管线，使用开机默认的1280Hz即能完成大部分测试。?长距离管线的跟踪选择较低频率（640Hz和1280Hz）。低频信号传播距离长，而且不容易感应到其他管线上；而且这两种为复合频率信号，接收机能够进行跟踪正误提示。?一般管线的跟踪可以使用中高频率（8kHz），信号传播距离比较远，对其他管线的感应也不是很强。?高阻管线（如对端浮空的电缆芯线、带防腐层的管道、铸铁管等），选用较高频率（33kHz、82kHz或197kHz），高频信号辐射能力强，但传播距离较近，且易感应到其他管线。?在能够正常探测的情况下，应优先选择低频。

<海南>天正华意电气设备有限公司

海南地埋电缆管线探测仪本仪器有高压输出， 危险！！！一、概 述电缆外护套故障测试仪主要用于交联电缆外护套的故障检测，也可以用来定点单芯电缆的外护套故障，定点低压电缆中的接地泄漏故障，进行高压电缆外护套故障的预定位。电缆外护套故障测试仪的输出电压为5/10KV 及以下，满足中国标准GB50150-2006 的电缆外护套耐压试验规定，包括适合交叉互联系统的电缆外护套交接试验和性试验以及电缆外护套的故障定位。快速准确查找500kv以下单芯和三芯高压、超高压电缆外护套接地故障和泄漏电流偏大等隐患，是单芯和三芯高压、超高压电缆运行单位、超高压电缆工程公司、各送变电工程公司的电缆设备维护必备的专用仪器。伴随城网改造的展开，许多供电局、施工方、甚至设计单位都是首次碰到110kV XLPE电缆，由于时间紧迫及经验不足，造成许多电缆敷设后外护层通不过耐压试验（10kV/1min）。目前，外护层大多采用HDPE护套料，在工厂内已通过直流25kV/5min的耐压试验，泄漏电流低至几十μA。因此，敷设后的缺陷大多由敷设中，包括填土及盖板过程中外力损伤所至。运行后的缺陷通常有白蚁咬伤；接地箱进水；原有缺陷点的劣化；接地线分叉部分透潮使绝缘电阻下降等等原因，有时因为电缆埋设过深，或周围情况复杂，使定位十分困难，有些缺陷点历经多年不能解决，给运行留下了隐患。

海南地埋电缆管线探测仪功能特点1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。4.故障自动搜索，距离自动显示，双游标移动可到0.1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。6.内置电源供电，在无电源环境中均可长时间使用。7.体积小、重量轻、使用方便，检测故障成功率和测试精度高。8.在任何环境下性能稳定，不死机，信号采集高压保护措施。

<海南>天正华意电气设备有限公司 保亭县电缆高压脉冲发生器性价比高

海南地埋电缆管线探测仪用来测量被测量管线的埋土深度，测量深度的同时在显示器中显示目标管线中的电流值。在电流测量的过程中，无论原来采用哪种定位模式，系统均自动切换到峰值模式。深度测量单位可通过菜单选择公制或英制。公制单位：当管线埋土深度小于1米时，为cm。当管线埋土深度大于1米时，深度显示单位为m。英制单位：英尺。电流单位：当电流大于1A时，显示电流的单位为A，当电流小于1A时，显示电流的单位为mA。注意：1、为了测得的埋深值，接收机必须保持在垂直于管道的位置工作。2、为了提高深度测量的精度，在测深时不要在谷值模式下进行，建议切换到宽峰模式下进行管线埋深测量。背光键（6）按下背光键，显示窗口背光点亮，背光保持预先设置好的背光时长，再按下背光键，背光关闭。背光时间可通过背光菜单进行设置。数据存储：测量的电流和深度数据存储方法：测量电流值后，在显示窗口的中间显示管线埋土深度和电流值。如果需要存储数据，按下键，检测数值被存储到仪器的存贮器中，显示器右下角表示所存数据多少的序号（12）自动加1。如果不需要存储，再按一下键，恢复管线定位状态。

海南地埋电缆管线探测仪二、可选扩展功能模块1.内置L1/L5高精度GNSS定位模块：定位和距离测量。2.机内存储和蓝牙通讯模块：可存储256条测试数据，蓝牙对外传输。三、可选附件1.测深辅助传感器：用于测深时的干扰提醒。2.发射卡钳：用于向运行电缆耦合信号。3.柔性卡钳：用于电缆的性识别。4.听诊器：用于狭小场合的电缆识别。5.查障升压器和A字架：用于定位部分电缆故障和管线绝缘破损点。6.外置RTK GNSS定位手持机（精度厘米级）。四、技术指标A.发射机1.输出方式：直连、卡钳、辐射、查障升压器2.输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz3.输出功率：15W max，10档可调4.阻抗匹配：全自动5.过压过流保护：全自动6.人机界面：320×240点阵黑白LCD7.电源：内置锂离子电池组，标称7.4V，＞6Ah8.充电器输入：AC100-240V，50/60Hz9.充电器输出：DC8.4V，2A10.体积：280×220×90mm11.质量：2.3kg12.防护：IP6513.使用条件：-25℃－60℃，3Ah7.充电器输入：AC100-240V，50/60Hz8.充电器输出：DC8.4V，2A9.体积：680×120×277mm10.质量：2.0kg11.防护：IP6512.使用条件：-25℃－60℃，＜90％RH，＜4500m
