海南变压器容量特性测试仪单相电源对三相变压器的短路（负载）损耗的测量：受电源条件限制（没有三相电源或电源容量较小）时，以及在制造过程或运行中需逐相检查以确定故障相时，可用单相电源进行短路试验；试验方法是将变压器的低压三相的出线端短路连接，在高压侧进行三次测量，根据被测变压器的绕组连接方式可分为以下两种情况，见a、b；接线与单相电源测量三相变压器空载损耗的情况相同，可参照图5-4接线，二次侧全部短接。注意：短路电流大于50％额定电流测量的数据才准确。a．加压绕组为△连接加压侧按图5-4方式接线，与之不同的是非加压侧（低压侧）的三相出线端需人工短连接。绕组中的电流应为额定电流的倍，测得的数值可按下面公式换算三相短路损耗和短路电压：※ 注：式中Un为加压侧额定电压b．加压绕组为Y连接依次在任两相之间加压，同时非加压侧的三相出线端人工短连接。※ 注：式中Un为加压侧额定电压⑸ 三相三线电源测量变压器空载损耗：将变压器非测试端开路，按图5-5接线； 注意：我们这里采用方法相当于以往的两功率表法，只测量UAB和UCB两相电压值，结果为两相的平均值；同时功率损耗也只测量PAB和PCB两相功率，总损耗为两相功率损耗之和。三相三线测量空载损耗三相三线经PT和CT测量空载损耗图5-5 三相三线经PT和CT测量空载损耗⑹ 三相三线电源测量变压器短路（负载）损耗：与三相三线变压器测量空载损耗的接线方式基本相同，按照图5-6接线，做短路实验时变压器的非加压侧的三个出线端人工短连接。如果高压或中压侧出线套管装有环形电流互感器时，试验前电流互感器的二次一定要短接。三相三线测量短路损耗图5-6 三相三线经PT和CT测量负载损耗

海南变压器容量特性测试仪容量测试参量设置界面在选中‘容量测试’功能时，进入容量测试参量设置屏。如图4所示：图4、容量参数设置容量测试设置屏可见，项目有：试品编号、设置日期、设置时间、当前温度、阻抗电压、高额电压、试品类型、分接档位、联结组别、参比容量、界面风格。显示屏下一行为开始测试，当手形指针指到此项目时按确定即开始测试。各项参数的含义和作用如下：?试品编号：为了区分所测试的变压器，人为的为其编号（共6位数，可为0~9数字或26个英文字母），以便在查阅时不会将几组结果混淆。?设置日期：用来对日期进行设置，调整当前显示的年、月、日。?设置时间：用来对时间进行设置，调整当前显示的时、分、秒。?当前温度：输入当前的被测变压器的本体温度，用于对测试结果做温度校正，因容量判断主要的依据为变压器的短路试验的数据包括阻抗电压和短路损耗，根据我们所测出的实际数据，按要求校正到额定条件时的短路损耗数值，再查表得到被试变压器的实际容量；首先是非额定电流的校正，同时国标要求变压器的短路损耗应在环境温度为75℃（针对油浸式变压器，干变根据不同要求分别为100℃、120℃、145℃）时进行，当前温度的准确直接影响容量的判断结果。?阻抗电压：当测试非标变压器时，需输入此项参数，才可测出实际容量。?高额电压：指被试变压器施压侧的额定电压值。用于区别不同电压等级的变压器；相同容量、不同电压等级变压器的短路试验参数值是不同的；要做到准确判断，就必须输入被试变压器的高压侧额定电压。?试品类型：指变压器的不同类型。包括：国标油浸式配电变压器、国标干式配电变压器（13标准）、国标干式配电变压器（20标准）、单相变压器、非标准变压器五种选项。注意在测试非标类型和干式变压器时，需要输入被测变压器的阻抗电压；注意：当需要进行单相和三相空载试验进行变压器的型式判定时，在此必须将此参数设置正确，否则判定型式会混乱。?分接档位：指变压器分接开关当前位置；配变通常都有三个分接位置，通常在2分接测量，如果分接位置不在标准档位，而又不愿改变分接位置，必须输入当前的正确位置。

海南变压器容量特性测试仪特性测试界面“特性测试”，主要是指测试变压器的负载损耗、空载损耗等基本特性数据，如果要完全符合标准的要求，其测试过程几乎全部都要借助外部的调压、升压设备，在操作过程中可能会有高压产生，请务必注意。变压器特性测试的具体接线方式方法在第5章中单独讲解，如果要了解具体接线方法请直接看第5章。4.1 空载损耗测试在特性界面选定“空载测试”项，进入空载测试设置界面（图六）。空载测试是需要外配交流电源（包括升压、调压设备）的测试。4.1.1空载损耗测试参数设置进行空载测试前，需要设定一些必要的参数。一次电压：进行变压器测试之前，需要正确输入变压器的工作电压，该项为变压器的一次额定电压值。单位为kV。图六 空载测试参数设置界面二次电压：进行变压器测试之前，需要正确输入变压器的工作电压，该项为变压器的二次额定电压值。单位为kV。标称容量，即为被试变压器的额定容量；变压器类型：设定被试变压器的类型。主要设定有“SJ（73）配变”、“S7.S9(及以上)配变”、“干式变压器”、“其他变压器”等四个备选项。联接组别：选择被测变压器的实际联接组别。电压变比，当所测量的电压值超过本仪器本身量程后，用户可以外扩电压互感器，进行量程扩展。此参数为外扩电压互感器的变比值（如：10kV/0.1kV的电压互感器，应输入100）。当未用外扩电压互感器时，请输入1。电流变比，与电压变比的意义相似。当所测电流超过仪器本身量程后，可以外扩电流互感器，来进行量程扩展，该参数为外扩电流互感器的变比值（如：100A/5A的电压互感器即可输入20）。同样，当未用外扩电流互感器时，请输入1。变压器编号：共6位数的变压器编号。主要是为了便于变压器的管理、查阅。该项值通过数字键输入。

海南变压器容量特性测试仪各项参数的具体说明如下：?电流档位：电流量程的选择，包括5A和100A两档。?PT变比：当被测电压超过本仪器的电压测量范围时，需要外接电压、电流互感器扩展量程进行电压、电流的测试。此时需要根据外接电压互感器的变比值进行此参数的设置。例如：采用10kV/400V时，设置为25。?CT变比：当被测电压或电流超过本仪器的测量范围时，需要外接电压、电流互感器扩展量程进行测试。此时需要根据外接电流互感器的变比值进行此参数的设置。例如：采用100A/10A的电流互感器时，设置为10。?高额定电压：被测变压器的高压侧额定电压，单位kV；?低额定电压：被测变压器的低压侧额定电压，单位kV；?高压直阻：被测变压器的高压侧绕组的直阻值，取3个线电阻平均值；?低压直阻：被测变压器的低压侧绕组的直阻值，取3个线电阻平均值；?校正指数：数值决定于铁芯硅钢片种类，热轧的取1.8，冷轧的取1.9~2。?当前温度：当前温度：输入当前的被测变压器的本体温度；?校正温度：用于对测试结果做温度校正，国标要求变压器的短路损耗应在温度为75℃（针对油浸式变压器，干变根据不同要求分别为100℃、120℃、145℃）时进行，因此当前温度的准确直接影响容量的判断结果。?试品类型：指变压器的不同类型。包括：国标油浸式配电变压器（S7-S25）、国标干式配电变压器（13标准SCB9-13）、国标干式配电变压器（20标准SCB12/14/18/15/17/19）、单相变压器、非标准变压器五种选项。注意在测试非标类型和干式变压器时，需要输入被测变压器的阻抗电压。?设定容量：被测变压器的额定容量值，单位kVA；接线方式：指被测变压器的内部接线方式（即联结组别）

海南变压器容量特性测试仪容量参数部分的各个参数说明：?分接档位：指变压器分接开关当前位置；配变通常都有三个分接位置，通常在2分接测量，如果分接位置不在标准档位，而又不愿改变分接位置，必须输入当前的正确位置。?参比容量：对测试变压器容量数据的参照比对。?试品编号：为6位数字或大写英文字母组成。特性参数部分的各个参数说明：?变压器容量：指被测变压器的额定容量，单位KVA。?PT 变比即电压变比：当需要外接电压互感器进行测量时，此参数代表外接电压互感器的变比（如：10000V/100V的电压互感器应输入100），不外接电压互感器测量时，此参数应设为1。?CT 变比即电流变比：当需要外接电流互感器进行测量时，此参数代表外接电流互感器的变比（如：100A/5A的电流互感器应输入20），不需外接电流互感器测量时，此参数应设为1。

海南变压器容量特性测试仪 使用注意事项6.1．测试1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。2．测量接线一定要严格按说明书操作，否则后果自负。3．测试之前一定要认真检查设置的参数是否正确。4．使用有地线的电源插座。5．不能在电压和电流超量程的情况下工作。6．短路试验时，非加压侧的短接必须良好，否则会对测试结果有影响。7．做短路试验时，如果高压或中压侧出线套管装有环形电流互感器时，试验前电流互感器的二次一定要短接。8．试验接线工作必须在被试线路接地的情况下进行，防止感应电压触电。所有短路、接地和引线都应有足够的截面，且必须连接牢靠。测试组织工作要严密，通信顺畅，以保证测试工作顺利进行。9.变压器容量测试仪标准配置短路线200mm2×0.8m，在测量超过1000KVA时短路线应相应加倍或更粗才能保证测量的精度。6.2．电池及充放电电池采用工业级聚合物锂电池，重量轻，单位储能密度大，受负载和环境温度变化影响小的特性，仪器在开机状态下自动采集供电锂电池的电池电压，并以可视化图形显示，当电池电压电量低于10％时，测试仪自动以声光报警提示，测试仪内部集成了电池的充电模块，充电电压市电交流220V电池充电时长不低于14小时，在测试仪长期不用情况下，请至少每两个月充放电一次。，尽量不要在仪器剩余电量不足10％时测试，并且在充电时不允许测试。

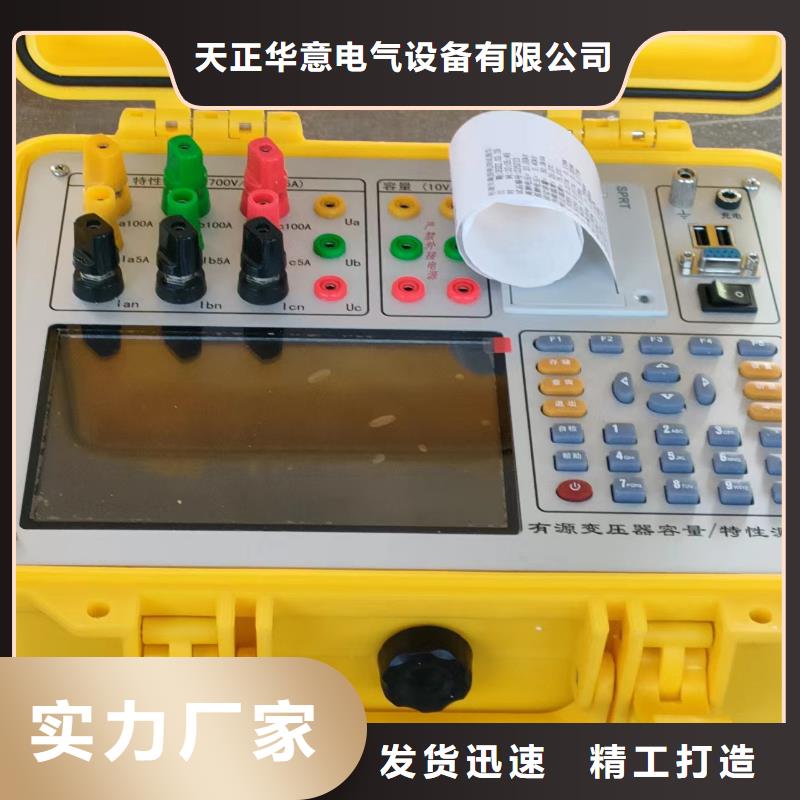

海南变压器容量特性测试仪技术指标1、输入特性有源部分：电压测量范围：0~10V电流测量范围：0~10A无源部分：电压测量范围：0~750V 宽量限。电流测量范围：0~5A~100A内部双量程。2、准确度电压：±0.1％电流：±0.1％功率：±0.1％（CosΦ＞0.2），±0.2％（0.02＜CosΦ＜0.2）3、工作温度：－25℃~ ＋65℃4、充电电源：交流160V~260V5、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。6、主机体积：32cm×24cm×13cm7、重量：3kg三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及配套工具。1、结构尺寸结构尺寸（图1）图1、主机与配件箱尺寸2、面板布置面板布置图（图2）图2、面板布置图如图2所示：上方从左到右依次为特性测试用输入端子（A相100A电流输入端子正极Ia100A、A相5A电流输入端子正极Ia5A、A相电流输入端子负极Ian、B相100A电流输入端子正极Ib100A、B相5A电流输入端子正极Ib5A、B相电流输入端子负极Ibn、C相100A电流输入端子正极Ic100A、C相5A电流输入端子正极Ic5A、C相电流输入端子负极Icn、电压输入端子Ua、Ub、Uc、）、充电电源插座及开关、接地端子、容量测试用接线端子和打印机。面板左下方为彩色液晶显示屏；液晶右侧为键盘。

海南变压器容量特性测试仪1、液晶说明测试仪采用7.0英寸，800＊480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业级彩色液晶屏。 2、按键说明键盘共有16个键，分别为：F1、 F2 、F3、 F4、确定、取消、数字键。各键功能如下：F1、 F2 、F3、 F4为多功能能按键，具体实现参见具体帮助菜单。确定键：各菜单中的功能见界面的详细说明。取消键：返回键，如果正在测试过程中，测试结束同时返回上一级界面。数字键：在主菜单中按下此键直接进入子菜单，设置菜单下可以对数据进行修改。第四章 界面介绍及操作说明4.1 开机界面图三 开机界面 ?使用外部按键时F1帮助，F2打印。 ?左上部分为时钟实时显示，在彩色液晶上可以直接点击时钟的显示部分或者使用外部键盘F3按键可以修改时钟。?右上部分为内部锂电池电源的电量指示，当图标显示为欠电时，请及时充电 在彩色液晶上可以直接点击锂电池显示部分或使用外部按键F4键可查看具体参数。 ?下部分为菜单的按键选择部分，可以在液晶屏上直接触摸相应图片部分，也可以按动外部键盘对应的数字进入到相应的子菜单。4.2 参数设置? 容量参数：包含公共参数容量测试参数及特性参数三个部分。? 直阻测试：嵌入式直阻测试部分，可对中小型变压器和电压互感器进行直流电阻测量；?　测量参数：材质分析仪对干式变压器进行外形尺度的测量。
