海南水内冷发电机绝缘测试仪特点智能型高压绝缘电阻测试仪，具有5个量程：500V 1000V 2500V 5000V 10000V，测试可达10TΩ。● 严格按照标准设计● 绝缘电阻量程10TΩ＠10kV● 短路电流可调节，可达5mA（可以订制高达10mA短路电流产品）。● 自动显示极化指数（PI）诱电吸收比（DAR）的测试值，可测试漏电流和电容量。● 抗干扰性能优越，在干扰电流达到2mA时，仪器仍然保证测试精度。● 容性试品快速放电，电缆测试时，无需要人工放电，仪器自动快速放电。● 2种电源方式：使用锂离子电池供电，续航时间可达4个小时(10000V＠100M测试电阻)。 同时可以在使用状态中充电。停电时，可自动从AC电源供电转换为电池供电。● 全中文显示，中文提示操作，简单明了，并且可以显示绝缘电阻模拟柱。● 数字滤波功能，外部影响造成显示值发生偏差时刻使用滤波功能减轻影响。● 完善的保护功能，并且备熔丝烧断提示功能。3. 技术规格● 规格IEC 61010-1 CAT.IV 600V 污染度2IEC 61326 EMC 规格：测试，控制和检验用电气设备IEC60529 IP64 （外盒合闭状态）● 交流电源：220V±10％，50/60 HZ ，20 VA● 电池供电：16.8V锂离子可充电蓄电池● 电池续航时间：10000V＠100M，约4小时 ● 尺寸（长x 宽x 高）：26cm x 20cm x 16cm● 重量：3kg● 测试电压精度：标称值的 到110％● 电流测试量程：10mA● 电流测量精度：5％＋0.2nA● 短路电流：2到5mA，可调节输出 (可订制10mA短路电流)● 电容测试量程：20uF● 电容测试精度：15％＋0.03uF● 电容试品放电速率： 从10000V到10V，0.5S/μF● 绝缘电阻测试量程和度 （温度：23±5oC ， 相对温度：45 – 75％RH）

<海南>天正华意电气设备有限公司

海南水内冷发电机绝缘测试仪 水内冷直流高压发生器的直流耐压试验和直流泄漏电流试验在吹水或通水两种条件下进行。各自的优缺点比较如下：1、吹水情况下做试验优点：可用一般直流高压发生器进行试验，设备轻便、操作简单、读数准确且不受水质情况的影响。缺点：由于发电机机组的结构所致，其底部积水很难吹干。因此十分耗时，吹水时间甚至长达一周以上。延长了大修停机时间。如果吹水不彻底，不仅会带来测量误差，且万一试验时引起线圈内拉弧，就有损坏绕组的危险。2、通水情况下做试验优点：不用吹水设备，省去了吹水的时间。缺点：目前采用交流试变（或谐振变）与硅堆、电容组合，并且要另加装置对汇水管等进行极化补偿。设备笨重、分散，接线复杂。试验结果受水质影响，微安表波动大、读数较困难。综合上述情况，要同时克服两方面的缺点，就必须解决在通水情况下，采用成套专用设备在轻便、简单、准确的前提下进行试验。我公司根据“低压屏蔽法”原理研制开发的“水内冷直流高压发生器”基本满足了这一要求，其主要特点是：1) 整套装置仅由控制箱及倍压两部分组成，接线十分简单。2) 采用电子控制与调谐，操作方便、舒适；电压、电流等均在面板表计上直接读数且无需换算。3) 一分钟定时及提示功能，按试验规程要求设定。

琼海市绝缘子盐灰一体机测试仪供应商

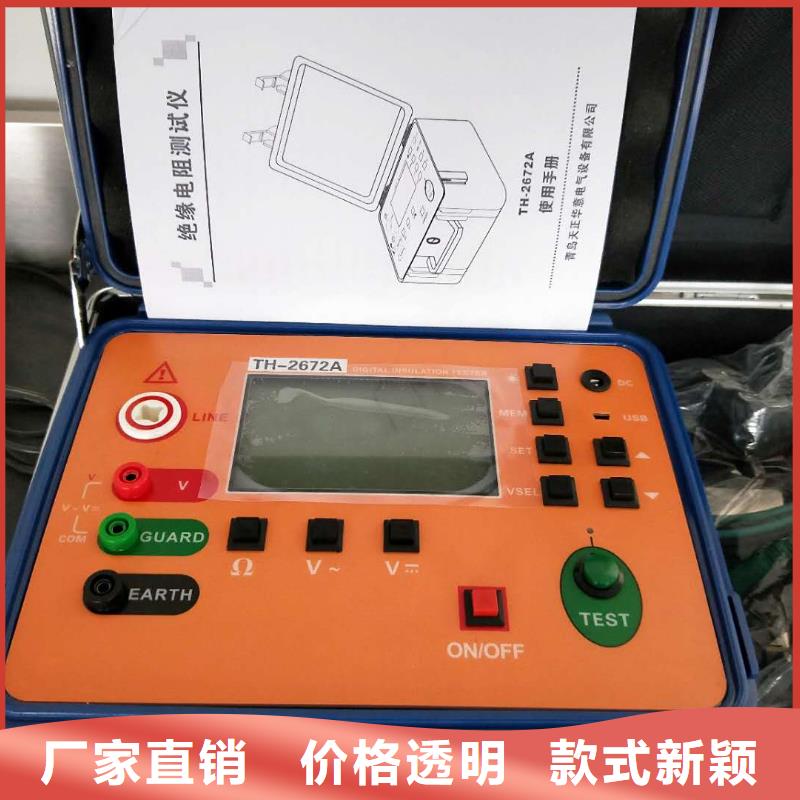

海南水内冷发电机绝缘测试仪极化指数（PI）和吸收比（DAR）测试极化指数（PI）和吸收比测试(DAR)只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。将旋转开关转到档，然后按VSEL键选择要过行测试的电压值。 按SET键设置相应模式，LCD左下角显示“10:01m”为极化指数模式，显示“60:15S”为吸收比模式15秒模式，显示“60:30S”为吸收比模式30秒模式，小数字不显示任何东西的为绝缘电阻测量模式。接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，按下TEST测试键。LCD 显示测量值，测量后显示值固定不变后读取吸收比或者极化指数值。7.4极化指数（PI）和吸收比（DAR）应用：在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机、油浸式电力变压器等设备绝缘的受潮程度。绝缘受潮后吸收比(或极化指数)值降低(如图1)，因此它是判断绝缘是否受潮的一个重要指标。应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比或极化指数值仍然很好。吸收比或极化指数不能用来发现受潮、脏污以外的其他局部绝缘缺陷。极化指数参考判定值：极化指数 4以上 4～2 2.0～1.0 1.0以下判定 良好 要注意 不良吸收比参考判定值：吸收比 .4以上 1.25～1. 1.0以下判定 良好 不良8．背光控制开机后，按“ ”键可以开启或关闭背光，背光功能适合于昏暗场所。每次开机默认背光关闭。9．报警设置开机后，长按 键，开启、关闭报警功能。长按“SET”键可以设置电阻报警值，通过按 键改变当前数字大小，再长按“SET”键保存退出。当测量电压值大于报警临界设定值或者绝缘电阻值小于报警临界设定值并已开启报警功能，仪表闪烁 符号，并发出“嘟--嘟--嘟--”报警声。电压报警设置值为600V，接地电阻报警设置值为9999MΩ。如

海南水内冷发电机绝缘测试仪使用事项本仪器的设计、制造和检测均达到IEC61010标准（电子类测量产品要求），本说明书包括确保仪器的使用及保证仪器的状态，使用者所必须遵守的警告和条例。使用前请先阅读以下说明。警告● 仪器输出高压，使用前，阅读并理解说明书中的操作指南。● 请将说明书随身保存以便随时查阅。● 必须按指示使用仪器。● 理解并遵守操作指示。必须严格遵守上述操作说明。如不遵守，测量时可能会导致人身伤害和仪器毁坏。危险（表示操作不当会导致严重或致命的伤害）● 使用前请带戴绝缘手套。● 请勿在AC/DC600V以上的电路中测量。● 请勿在易燃场所测试，火花可能会引起爆炸。● 请勿在仪器表面潮湿或操作者手潮湿时操作。● 请不要带电连接测试线。● 在测量时或测试后请勿立刻触摸被测回路，可能导致触电事故。● 测试线或端口发现易损害绝缘特性的污垢或炭化物时请停止测试。警告（表示操作不当存在导致严重或致命的伤害的可能性）● 若仪器出现异常请停止使用。例如：仪器破损或裸露出金属部分。● 请勿对仪器安装替代部件或进行任何未授权的改造，维修时请与我公司联系。● 确定所有测试导线与仪表的测试端口连接牢固。注意（表示操作不当有可能会导致人身伤害或仪器毁坏）?测量前，确认电压选择在适当的值。?若长时间不使用，应将电池充满后存放，并在三个月内重新补充。?请勿在高温、潮湿，有结露可能的场所及阳光直射下长时间放置。?请使用湿布或清洁剂来清洁仪器外壳，请勿使用研磨剂或溶剂。?仪器潮湿时，请先干燥后存储。

<海南>天正华意电气设备有限公司 琼海市绝缘子盐灰一体机测试仪供应商

海南水内冷发电机绝缘测试仪外型结构1、外型尺寸：200×140×80（mm）2、重量：1Kg（含电池及测试线）四、仪表结构示意说明如图一：1、 测试探针（L输出）。2、 屏蔽端子（G）。3、 测量（E）。4、电源按钮开关。5、机械调零。6、电池盖。7、功能选择开关。8、电池电压检测按钮 仅限500V/1000V/2500V 2500V/5000V两种类型。、使用说明（1）2500V型表使用说明如下（2）5000V型表使用说明如下将电池装入仪表后，功能开关置于“BATT.CHECK”（电池检测），按下“PRESS TO TEST”（电源按钮）观察表针指示，指针在“BATT.GOOD”线内，则表示电池能满足仪表正常工作，否则须更换电池。将L．E端子接入被测物，功能开关置于“MΩ”挡，按下按钮开关（顺时针旋动将按钮锁紧），即可听到连续的“嘟…嘟…嘟…”声。此时，指针偏转到指示测量数值。刻度指示灯红灯亮读下刻度，绿灯亮读上刻度。根据需要，可接入屏蔽（被测物屏蔽后，接入G端）。（3）500V/1000V/2500V型表使用说明如下（4）2500V/5000V型表使用说明如下将电池装入仪表后，功能开关置于“OFF”位置，按PRESS TO TEST（电源按钮）和BATT CHECK（电池检测钮），观察表针指示，指针应在BATT.GOOD线内则表明电池能满足仪器正常工作否则应更换电池。将L、E端子接入被测物，选择功能开关置于适当电压位置后，再按下PRESS TO TEST按钮（顺时针旋动将按钮锁紧）即可听到连续的“嘟…嘟…嘟…”声。此时，指针偏转到指示测量数值，刻度指示灯亮，红灯亮读红刻度上对应电压值颜色的数值，绿灯亮读绿刻度上对应电压值颜色的数值，根据需要可接入屏蔽端（被测物屏蔽后，接入G端）。六、产品成套性系列表注意事项1. 试验中，测试探针（L输出）带电，（500V），请勿用手碰触。2. 做完试验后，请将档位旋钮拨置“OFF”3. 仪器使用完毕后，请将电源按钮关闭4. 仪器长时间不使用，请将电池取出，以免电池流液腐蚀仪器。

海南水内冷发电机绝缘测试仪规则及注意事项感谢您购买了本公司数字式高压绝缘电阻表，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的规则及注意事项。任何情况下，使用本仪表应特别注意。本仪表根据IEC61010规格进行设计、生产、检验任何情况下，使用本仪表应特别注意。测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差注意本仪表机身的标贴文字及符号。 使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使 测量过程中，严禁接触裸露导体及正在测量的回路确认导线的连接插头已紧密地插入仪表接口内请勿在易燃性场所测量，火花可能引起爆炸仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表给仪表更换电池时，请确认测试线已移离仪表，仪表处于关机状态 仪表显示电池电压低符号应及更换电池否则会引地误差电池盖打开时，及打雷时，请勿进行测量注意本仪表所规定的测量范围及使用环境。使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作 由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理仪表及手册中的警告标志，使用者必须严格依照本手册内容进行操作。?仪表输出高压请务必连接好测试线手离开测试线后才按测试键进行测试否则有触电危险简介数字绝缘电阻表又名兆欧表、高压绝缘电阻测试仪等，用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压交流电压吸收比和极化指数功能。整机美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。数字绝缘电阻表由中大规模集成电路组成。本表输出功率大，输出电压等级多（有5个电压等级）。?额定绝缘测试电压范围100～2500V绝缘电阻测量范围0.01MΩ～200GΩ。直流电压测量范围0～1000V交流电压测量范围0～750V。

海南水内冷发电机绝缘测试仪工作环境宜无粉尘，通风良好，测试仪采用自然风冷，若通风条件不好，易引起仪器损坏。测试仪工作时后面板与墙壁保持至少30cm的距离。7. 远离精密仪器——当本仪器高压输出时，被测物测试点处会产生电晕放电，发射射频电磁波，干扰精密仪器工作。2.4 拆封和检查首先检查产品铭牌，确定机型与订单相符；然后对照 “装箱单”核对包装箱中物品是否齐全，若包装箱中物品与“装箱单”所列内容不符，请与青岛天正华意仪器客服中心或经销商联系。如果收到仪器时包装箱有破损，请检查仪器的外观有无变形、刮伤，或面板损坏等。如果有损坏，请立即通知青岛天正华意仪器客服中心或其经销商。我们的客服中心会为您修复或更换新机。在未通知青岛天正华意或其经销商前，请不要立即退回产品。为了防止意外触电的发生，请不要自行打开仪器上盖。如果仪器有异常情况发生，请寻求青岛天正华意公司或其指定经销商的技术支持。2.5 首次上电检查在确认本仪器完好无损并安装到工作位置后，请按如下步骤进行检查：1. 只接通本仪器的电源线，不接其他任何测试线，打开测试仪电源开关；2. 仪器进入功能选择界面后，选择F菜单开始测试进入产品测试界面，直接按START键进行测试，测试状况若如下所述：a. 接地因开路而报警；b. 绝缘显示电阻＞200GΩ；c. 耐压显示较小击穿电流或零值；则表明仪器基本正常；可参照第四章的操作说明对仪器进行更细致地检查。3. 首次开启仪器，若无显示，请检查并确认电源线连接良好；启动测试过程中，若有不启动、无按键响应或无继电器动作声响等现象，请寻求青岛天正华意公司或指定经销商的技术支持。2.6 其他测试站安排工作位置工作站的位置安排必须在一般人员非必经之处所。 如果工作站位置选定无法作到将工作站与其它部门隔开时，应特别标明”高压测试站”，非专职人员不得进入。如果高压测试站与其它工作站非常接近时，必须特别注意问题。 在高压测试时，必须特别标明”危险！高压测试进行中非工作人员请勿靠近”。输入电源本仪器必须有良好的接地，以及将设备地线与电源接妥，并确认电源极性及低电阻的地线回路。 测试站电源必须有单独的开关，一旦有紧急事故发生时，应立即关闭电源，再进入处理事故。

琼海市绝缘子盐灰一体机测试仪供应商

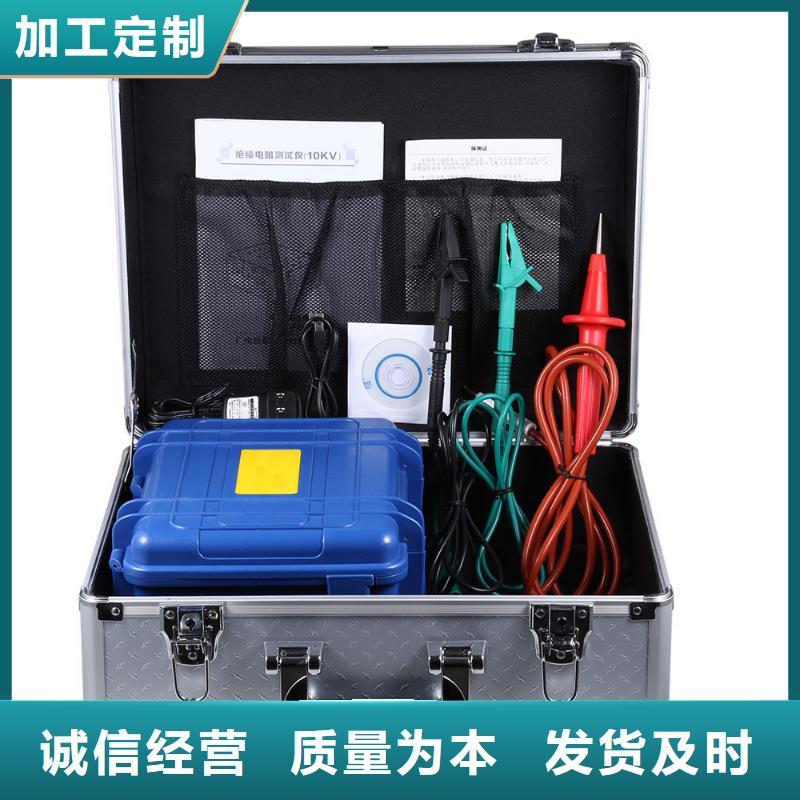

海南水内冷发电机绝缘测试仪电池充电本机外配专业充电器。给本机充电，充电一般在市电充至3小时充满。电池充满的标志是充电器上的红灯变成绿灯。开机测试前，观察本机电池能量是否满足，开机界面有电池状态显示，电池欠压时显示半格电，严重欠压时显示闪烁，并付有风鸣器叫声。此时要给仪器及时充电，充满电后才能使用。五、注意事项1、确认接线无误（注：测试线禁止拖地）后开机测试，“高压输出”灯亮表示有高压输出，此时严禁碰触高压线！测试过程中严禁拔插测试线或是短接输出，以免危及人身和损坏仪器。2、使用仪表内部电池测量时显示暗淡或开机不显示，表示电池电量不足，应及时关仪器并充电。注意：测试显示电压超出选择的额定电压很大时，并长时间不能稳定时请不接负载测试看电压是否正常。如果还不正常请充电，充电充满再次空测试电压，电压正常便是电力不足及时充电。3、长期不使用仪表时应定期对电池充电（一个月一次）。不使用时和充电时要关仪器。4、仪表存放于干燥，无尘、无腐蚀性气体的环境中。5、测试大容量容性负载时，试验完要保证有足够的放电时间，放电完毕后方可拆卸测试线。（特大容性负载放电超过1分钟）6、仪表未接被试品时测得的绝缘电阻显示值一般达到T级（1T＝1000G），此值一般是随机无穷大值，如同测试空气，不具备实际意义。7、若仪表出现故障，应请专职维修人员或寄回本公司修理，不得自行拆开仪表，否则造成的损失我公司不予负责。( 特别注意：测试过程中不要接触高压输出线，测试线接好后方可开机测试。切忌输出高压时将测试输出线短接。)六、随机附件：测试线三根，充电器一个，说明书一份，合格证一张本仪器保修三年，终身维修
