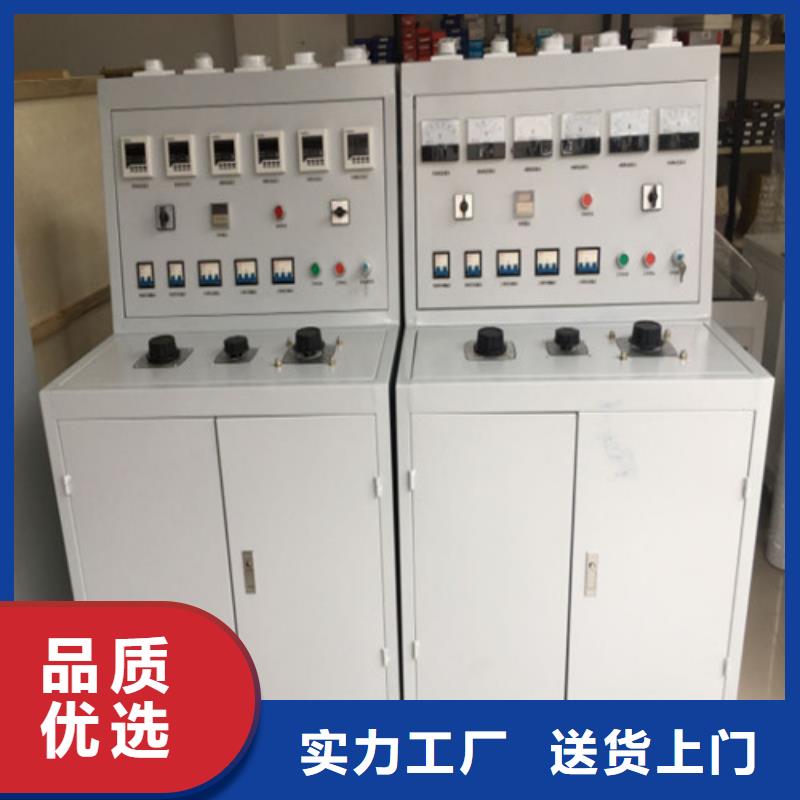

高低压开关柜通电试验台录波分析仪厂家直销

海南高低压开关柜通电试验台使用方法和注意事项4.1：打开试验台后门，将三相四线380v电源接至接线端子L1、L2、L3、N上，打开机内电源总开关，面板“电源指示灯”亮，再打开面板“电源控制”所有仪表亮。4.2：当接通电源时，操作台右上方"红"指示灯亮，此时将钥匙打开则面板上的电秒表 所有仪表亮，调整信号I至36V，用专用短接线将面板3、4短接，再启动大电流，电秒表开始计时。4.3：调整信号0-36V电压表应有0--36v变化。4.4：如需要36-400V交流电源时，调整0-400V即可经上述步骤检查，可以大致估计整机功能完整。五：测 试 电 机 保 护 器 1：本测试台配有专用保护器底座，供JDB120、225、300、DZB-1和QDZ-II等保护启用，120和225中间一相对两侧位置相反，使用时可将底座上铜汇流排相互对调。2：不同型号保护器有不同的控制线路接法面板上的控制线路组合接线柱供不同组合连接用。3：做过载及短路试验：（以JDB-225保护器80A档为例）,电流调压器调零 按下启动按钮 调整电流调压器电流表指示80A通电5S 再将电流升至96A（80A的1.2倍） 立即将电秒表清零开始计时自动跳闸，电秒表上显示时间即为保护器动作时间。对于动作时间较短项目的，例如作6倍或8倍试验的开启电源开关并将电秒表至零，启动后将电流表整定为480A或640A跳闸后相隔5S，电流调压器不在回零重新启动，再测一次，这样可以电流调整过程中的时间误差，电流调压器重新启动一次应立即跳闸，表示该保护器起短路保护作用，电秒表显示的时间为短路动作时间。

海南高低压开关柜通电试验台高压开关动作电压试验(俗称“高、低电压试验”)是为保证电力系统高压断路器运行的一项基本性电气试验。目前，电力部门基本采用如下两种方式进行试验：1、用现场控制柜的直流系统作为试验电源，通过滑线变阻器调节电压大小进行试验。这种方法 的弊端为：若现场试验接线出现短路或直流直接接地，将直接影响到现场整个直流系统，轻则造成现场高压设备失去保护，重则使现场直流系统崩溃。2、利用现场交流电，用调压器进行简单的硅整流后直接输出直流。这种方法的缺点是：①调压器笨重，使用不便，且简单的硅整流直流输出纹波很大；②输入输出没有隔离，外壳可能带电，危及人身。鉴于以上情况，我公司研制推出新一代大功率开关动作电压操作电源。为现场高压开关特性试验合分闸操作提供独立的试验电源，为现场设备的运行提供了条件。

海南高低压开关柜通电试验台 使用说明注意：1.每次试验必须确定调压器处于零位。2.电压，电流单独控制，可以同时输出。五、操作说明1.接通输入电源AC380V；2.切换“输入电源电压显示”转换开关，观察各项电压是否正常；3.将调压器回零，并按“启动”按钮，再按面板上“AC0~20A输出控制”合闸按钮。缓慢调节调压器旋扭,观察“AC0~20A电流指示”，升到要求值，在转换三相电流看是否达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下“AC0~20A输出控制”分闸按钮，再按面板上的“停止”按扭，断开总电源开关。4.三相AC100V输出 合上总闸按钮直接在背板接点试验。5.三相AC0~400V输出 合上三相AC0~400V输出的合闸按钮缓慢调节调压器旋钮，观察三相AC0~400V电压指示，升到要求值，在转换三相电压看是否大达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下AC0~400V输出的分闸按钮。6.直流操作DC0~300V可调输出 合上直流操作DC0~300V合闸按钮缓慢调节调压器旋钮，观察直流操作DC0~300V电压指示，升到要求值，试验完毕后，旋转调压器旋钮使其回零位，按下直流操作DC0~300V输出的分闸按钮。7.直流固定电压输出 合上直流固定电压合闸按钮，直接扭动面板上的转换开关，选取需要的电压即可，试验完毕后将转换开关回归零位，然后按下分闸按钮。8. 交流AC220V固定输出 合上总闸后直接在背板后对应的直接柱检测，试验完毕后分掉总闸。9. 三相AC380V输出 合上总闸后直接在背板后对应的接线柱检测，试验完毕后分掉总闸。
